Vật liệu kim loại cho toa xe: 5 Bộ Phận Và Yêu Cầu Kỹ Thuật

Vật liệu thân vỏ toa tàu là gì?

Vật liệu thân vỏ toa tàu (Railway Carbody Materials) là những vật liệu được sử dụng để chế tạo kết cấu, bộ phận bao che và các chi tiết liên kết của thân toa xe đường sắt.

Thân toa gồm nhiều cấu phần như sàn, thành bên, mái, vách đầu và hệ thống khung gia cường. Chúng phối hợp tạo thành kết cấu đáp ứng tải trọng tĩnh, tải trọng động và rung động khi vận hành.

Trong đó, hợp kim nhôm được quan tâm nhờ trọng lượng nhẹ và khả năng gia công linh hoạt. Thép không gỉ phù hợp với những ứng dụng cần chống ăn mòn và chất lượng bề mặt ổn định. Tuy nhiên, vật liệu cho kết cấu chịu lực phải được lựa chọn theo bản vẽ và yêu cầu thiết kế cụ thể.

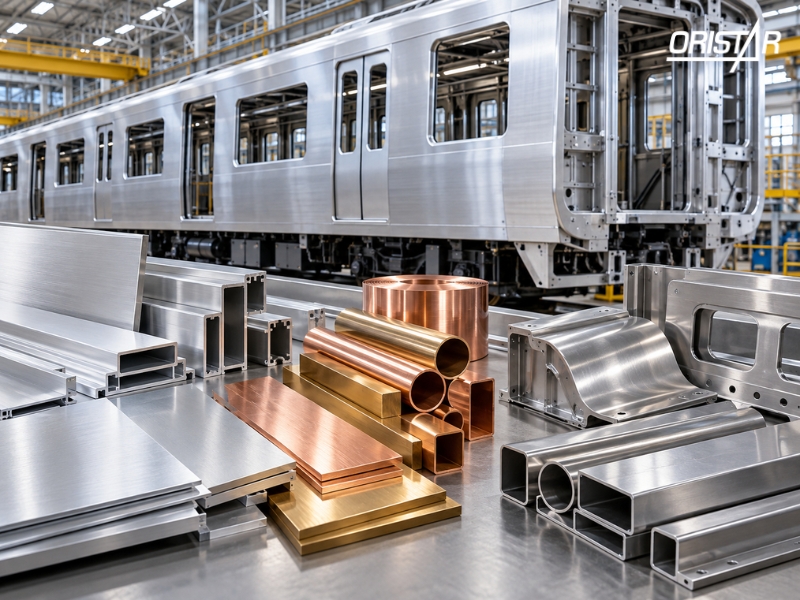

Các mác vật liệu kim loại cho toa xe cần quan tâm

Oristar cung cấp hai nhóm có liên quan trực tiếp đến nhiều chi tiết thân vỏ là hợp kim nhôm và thép không gỉ. Mỗi mác có đặc điểm riêng, cần được lựa chọn theo chức năng thực tế.

Hợp kim nhôm trong kết cấu thân toa

Oristar cung cấp các mác nhôm A1050, A2017, A5052, A6061 và A7075.

Các hướng ứng dụng trên chỉ mang tính định hướng lựa chọn vật liệu. Không thể mặc định một mác nhôm phù hợp với kết cấu thân toa chịu lực nếu chưa có đánh giá kỹ thuật.

Thép không gỉ trong thân vỏ toa tàu

Bên cạnh nhôm, Oristar cung cấp các mác thép không gỉ SUS301, SUS303 và SUS304.

• SUS301: Có khả năng hóa bền bằng biến dạng nguội, thích hợp để nghiên cứu cho những chi tiết cần độ bền và khả năng tạo hình phù hợp.
• SUS303: Có tính gia công cắt gọt tốt, thường phù hợp hơn với chi tiết cơ khí chính xác so với kết cấu hàn.
• SUS304: Chống ăn mòn tốt, có thể được xem xét cho tấm che, khung phụ trợ và các chi tiết cần chất lượng bề mặt.

Việc lựa chọn inox cần căn cứ vào môi trường vận hành, cơ tính và phương pháp gia công, không chỉ dựa trên khả năng chống ăn mòn.

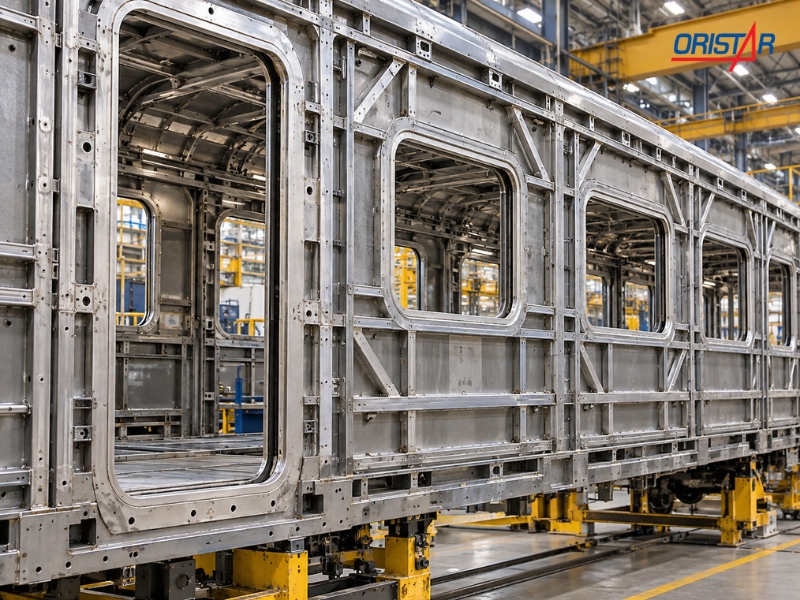

5 bộ phận quan trọng trong kết cấu thân vỏ toa tàu

Mỗi bộ phận của thân toa đảm nhiệm chức năng khác nhau, từ chịu tải, liên kết kết cấu đến bảo vệ khoang hành khách. Do đó, yêu cầu vật liệu và quy trình gia công cũng cần được xác định riêng.

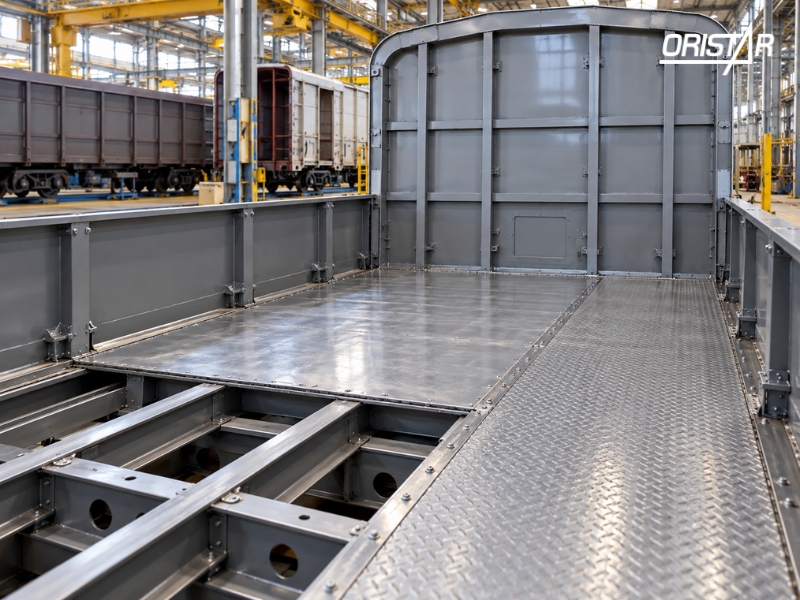

Tấm sàn toa xe – Khả năng chịu tải và độ ổn định

Tấm sàn toa xe (Floor Panel) tạo bề mặt sàn và truyền tải trọng xuống hệ kết cấu đỡ theo thiết kế.

Với các tấm che hoặc chi tiết hoàn thiện sàn, nhôm A5052 có thể được xem xét nhờ khả năng tạo hình và chống ăn mòn. Một số chi tiết phụ trợ có thể dùng A6061 hoặc SUS304 khi phù hợp yêu cầu kỹ thuật. Đối với tấm sàn chịu lực, cần đánh giá riêng độ cứng, độ võng, tải trọng và phương án liên kết.

Vách đầu toa xe – Độ bền và khả năng liên kết

Vách đầu toa xe (End Wall) nằm tại hai đầu thân toa, có chức năng bao che, liên kết với thành bên, mái và sàn. Khu vực này cần đảm bảo độ ổn định kết cấu và khả năng chịu tải theo thiết kế.

Nhôm A5052 có thể được cân nhắc cho các tấm bao che phụ trợ; A6061 có thể sử dụng để gia công một số chi tiết gá, liên kết theo bản vẽ. Lựa chọn vật liệu cho vách đầu chịu lực cần được xác nhận riêng.

Khung cửa toa tàu – Độ chính xác và khả năng chịu mỏi

Khung cửa toa tàu (Door Frame) giúp gia cường khu vực lỗ mở và hỗ trợ lắp đặt hệ thống cửa. Đây là vị trí cần chú ý đến độ cứng vững, dung sai lắp ráp và khả năng chịu tải trọng lặp lại.

Nhôm A6061 có thể được xem xét để gia công một số chi tiết gá hoặc bộ phận khung theo bản vẽ. SUS304 phù hợp để cân nhắc cho các chi tiết phụ trợ cần chống ăn mòn.

Khung cửa sổ toa tàu – Độ bền và khả năng lắp ghép

Khung cửa sổ toa tàu (Window Frame) có nhiệm vụ gia cường khu vực lỗ mở và hỗ trợ lắp đặt kính. Các chi tiết cần đáp ứng yêu cầu về kích thước, độ ổn định và khả năng liên kết với thành bên.

A6061 là vật liệu có thể được xem xét cho những chi tiết khung gia công cơ khí. Trong khi đó, A5052 và SUS304 phù hợp để đánh giá cho tấm che, nẹp hoặc chi tiết hoàn thiện.

Thanh gia cường thân toa – Tăng độ cứng kết cấu

Thanh gia cường thân toa (Body Stiffener) giúp tăng độ cứng cho các tấm thân vỏ, hạn chế biến dạng cục bộ và hỗ trợ phân bố tải trọng. Vật liệu và tiết diện thanh gia cường phải được xác định dựa trên yêu cầu chịu lực.

Đối với những chi tiết phụ trợ hoặc chi tiết gia công từ phôi, A6061 có thể là một phương án cần đánh giá. Không nên mặc định vật liệu dạng tấm hoặc thanh thông dụng có thể thay thế cấu kiện gia cường chuyên dụng.

Tiêu chí lựa chọn vật liệu thân vỏ toa tàu

Lựa chọn vật liệu phù hợp không chỉ phụ thuộc vào mác hợp kim mà còn liên quan đến điều kiện vận hành và yêu cầu chế tạo của từng bộ phận.

Những tiêu chí quan trọng gồm:

• Độ bền và độ cứng: Đảm bảo khả năng chịu tải, hạn chế biến dạng.
• Trọng lượng: Phù hợp mục tiêu tối ưu khối lượng phương tiện.
• Khả năng chịu mỏi: Đặc biệt quan trọng tại các chi tiết chịu rung động và tải trọng lặp lại.
• Chống ăn mòn: Phù hợp điều kiện môi trường vận hành.
• Khả năng gia công: Đáp ứng yêu cầu cắt, phay, tạo hình và liên kết.
• Dung sai kích thước: Kiểm soát độ phẳng, vuông góc và kích thước theo bản vẽ.

Đối với những bộ phận chịu lực, khách hàng cần xác nhận mác, trạng thái vật liệu và yêu cầu nghiệm thu trước khi đặt hàng.

Kiểm soát chất lượng vật liệu thân vỏ toa tàu

Kiểm soát chất lượng phôi kim loại là công đoạn quan trọng nhằm đảm bảo sản phẩm sau gia công đáp ứng yêu cầu của khách hàng.

Oristar có hệ thống thiết bị phục vụ kiểm tra các chỉ tiêu như:

• Độ cong và độ vuông góc.
• Độ nhám bề mặt.
• Độ cứng HRC, HB, HV.
• Độ phẳng bề mặt.
• Dung sai kích thước.

Dung sai gia công được xác định theo tiêu chuẩn Oristar hoặc yêu cầu kỹ thuật đã thống nhất với khách hàng.

Đối với dự án có yêu cầu riêng về chứng từ, chất lượng hoặc tiêu chuẩn vật liệu, cần kiểm tra hồ sơ cung ứng và xác nhận khả năng đáp ứng trước khi đặt hàng.

Oristar cung cấp vật liệu và giải pháp gia công theo yêu cầu

Oristar cung cấp vật liệu kim loại công nghiệp cùng các dịch vụ gia công nhằm hỗ trợ doanh nghiệp sản xuất chi tiết theo bản vẽ kỹ thuật.

Năng lực cắt tấm và thanh kim loại của Oristar bao gồm:

Bên cạnh đó, Oristar có năng lực phay chính xác 4–6 mặt, gia công chi tiết theo bản vẽ và kiểm tra chất lượng phôi trước khi giao hàng. Các thông số trên là kích thước sản phẩm sau gia công, không phải cam kết về quy cách tồn kho hoặc khả năng sản xuất hoàn chỉnh thân vỏ toa tàu.

Doanh nghiệp cần vật liệu thân vỏ toa tàu, phôi nhôm, inox hoặc chi tiết cơ khí phụ trợ có thể liên hệ Oristar để được tư vấn mác vật liệu, quy cách và phương án gia công phù hợp.

Oristar - Cung cấp kim loại hàng đầu khu vực Châu Á

• Hotline: 098 875 06 86
• Email: info@oristar.vn
• Zalo OA
• Website E-commerce
• Official Website

Khuyến cáo (Disclaimer): Mọi thông số kỹ thuật và cơ lý tính trong bài viết chỉ mang tính chất tham khảo và có thể thay đổi tùy thuộc vào quy cách, trạng thái vật liệu và nhà sản xuất. Thông số này không thay thế cho các tiêu chuẩn sản xuất chính thức (JIS, ASTM...). Quý khách vui lòng liên hệ Oristar để nhận tư vấn chi tiết và chính xác nhất cho nhu cầu của mình.

Câu hỏi thường gặp về vật liệu thân vỏ toa tàu

Dưới đây là một số câu hỏi giúp doanh nghiệp làm rõ nhu cầu lựa chọn vật liệu trước khi gửi yêu cầu báo giá.

Nhôm A6061 có phù hợp cho các chi tiết thân vỏ toa tàu không?

A6061 có khả năng gia công cơ khí tốt, có thể được xem xét cho một số giá đỡ, tấm gá và chi tiết phụ trợ. Việc sử dụng cho kết cấu chịu lực phải theo yêu cầu thiết kế.

A5052 và A7075 khác nhau như thế nào?

A5052 nổi bật về khả năng tạo hình và chống ăn mòn; A7075 có độ bền cao hơn nhưng yêu cầu đánh giá kỹ về gia công, liên kết và điều kiện sử dụng.

Khi đặt mua vật liệu thân vỏ toa tàu cần cung cấp thông tin gì?

Doanh nghiệp nên chuẩn bị bản vẽ, mác và trạng thái vật liệu, kích thước, dung sai, số lượng và các yêu cầu kỹ thuật để nhà cung cấp kiểm tra khả năng đáp ứng.
