Đồng Đầu Nối Điện Kéo Tàu Hỏa: Tiêu Chí Chọn Vật Liệu

Vai trò của đầu nối nguồn điện kéo trong hệ thống đường sắt

Đầu nối nguồn điện kéo là bộ phận tạo liên kết điện giữa các thành phần trong hệ thống cấp nguồn và phân phối điện kéo. Tùy cấu hình, đầu nối có thể được sử dụng tại trạm điện kéo, tủ phân phối, thiết bị đóng cắt hoặc các cụm điện công suất trên đoàn tàu.

Khác với thanh dẫn điện công suất chủ yếu đảm nhiệm việc dẫn và phân phối dòng điện, đầu nối còn phải duy trì liên kết ổn định giữa các chi tiết. Thiết kế đầu nối cần đồng thời đáp ứng yêu cầu dẫn điện, chịu lực, lắp ráp và bảo trì.

Các vị trí sử dụng đầu nối điện kéo:

Cấu tạo đầu nối có thể khác nhau về hình dạng, tiết diện, cơ cấu kẹp, lỗ bắt bulông và phương pháp liên kết. Vì vậy, việc chọn vật liệu đầu nối nguồn điện kéo cần căn cứ vào vị trí sử dụng, dòng điện, lực tác động và điều kiện môi trường.

Lưu ý: Cần phân biệt đầu nối trong thiết bị điện kéo với đầu nối dùng trên đường dây tiếp xúc hoặc các bộ phận tiếp xúc trực tiếp với bộ phận thu điện của tàu. Mỗi ứng dụng có yêu cầu riêng về vật liệu, hình dạng và phương pháp thử nghiệm.

Yêu cầu kỹ thuật đối với vật liệu đầu nối nguồn điện kéo

Đầu nối cần duy trì điện trở tiếp xúc thấp và ổn định, đồng thời chịu được các tác động cơ học trong quá trình lắp đặt, vận hành và bảo trì. Những yêu cầu này ảnh hưởng trực tiếp đến việc lựa chọn đồng nguyên chất hay hợp kim đồng.

Độ dẫn điện và điện trở tiếp xúc

Độ dẫn điện của vật liệu ảnh hưởng đến tổn hao điện năng và nhiệt lượng phát sinh khi dòng điện chạy qua đầu nối. Đồng có độ dẫn điện cao nên phù hợp với nhiều chi tiết dẫn điện công suất.

Tuy nhiên, hiệu quả dẫn điện của đầu nối không chỉ phụ thuộc vào vật liệu nền. Điện trở tại bề mặt tiếp xúc còn chịu ảnh hưởng của diện tích tiếp xúc thực tế, lực kẹp, độ phẳng bề mặt, tình trạng oxy hóa và phương pháp liên kết.

Nếu điện trở tiếp xúc tăng, nhiệt lượng phát sinh tại mối nối có thể tăng theo. Do đó, thiết kế cần kiểm soát cấu tạo tiếp xúc, lực siết, phương án xử lý bề mặt và độ ổn định của liên kết trong suốt quá trình vận hành.

Độ bền cơ học và khả năng giữ liên kết

Đầu nối có thể chịu lực siết bulông, lực kéo từ dây dẫn, rung động và tác động nhiệt trong quá trình sử dụng. Vật liệu cần có độ bền phù hợp để hạn chế biến dạng tại vùng kẹp, lỗ bắt bulông hoặc bề mặt tiếp xúc.

Đồng nguyên chất có ưu thế về độ dẫn điện nhưng độ bền phụ thuộc đáng kể vào trạng thái vật liệu. Một số hợp kim đồng có thể cung cấp độ bền và khả năng chống mài mòn cao hơn, phù hợp với các đầu nối chịu lực hoặc có cơ cấu kẹp. Đổi lại, độ dẫn điện của hợp kim thường khác với đồng nguyên chất và cần được kiểm tra theo mác cụ thể.

Việc lựa chọn cần cân bằng giữa khả năng truyền tải dòng điện và khả năng duy trì hình dạng, lực tiếp xúc trong điều kiện làm việc.

Khả năng chống ăn mòn và độ ổn định bề mặt

Đầu nối trong hệ thống đường sắt có thể chịu ảnh hưởng của độ ẩm, bụi, chất ô nhiễm và sự thay đổi nhiệt độ. Tình trạng bề mặt có thể ảnh hưởng đến chất lượng tiếp xúc điện, đặc biệt tại các vị trí thường xuyên tháo lắp hoặc cần duy trì điện trở tiếp xúc ổn định.

Tùy môi trường sử dụng, thiết kế có thể yêu cầu lớp phủ bảo vệ hoặc xử lý bề mặt tiếp xúc. Phương án này cần tương thích với vật liệu nền và các kim loại tiếp xúc, đồng thời đáp ứng yêu cầu về độ bền của lớp phủ trong quá trình vận hành.

Khả năng gia công và lắp ráp

Đầu nối có thể cần cắt, phay, khoan lỗ, tạo ren, dập hoặc tạo hình theo thiết kế. Khả năng gia công của vật liệu ảnh hưởng đến độ chính xác kích thước, chất lượng bề mặt và hiệu quả sản xuất.

Đối với chi tiết có nhiều lỗ lắp ghép hoặc hình dạng phức tạp, cần xác định trạng thái vật liệu và dung sai ngay từ đầu. Điều này giúp hạn chế biến dạng trong gia công và bảo đảm đầu nối phù hợp với cụm thiết bị khi lắp ráp.

So sánh đồng nguyên chất và hợp kim đồng dùng cho đầu nối điện kéo

Đồng nguyên chất và hợp kim đồng có những ưu điểm khác nhau. Đồng nguyên chất thường được ưu tiên khi độ dẫn điện là yêu cầu trọng tâm; hợp kim đồng có thể phù hợp hơn khi đầu nối cần tăng độ bền, khả năng chống mài mòn hoặc duy trì lực kẹp.

Không có một nhóm vật liệu phù hợp với mọi loại đầu nối nguồn điện kéo. Đầu nối cố định trong tủ điện có thể ưu tiên độ dẫn điện và khả năng gia công; đầu nối có cơ cấu kẹp hoặc chịu lực cơ học có thể cần xem xét thêm các đặc tính của hợp kim đồng. Quyết định cuối cùng cần dựa trên bản vẽ, thông số dòng điện, điều kiện làm việc và yêu cầu kiểm tra của thiết bị.

Các mác đồng và hợp kim đồng có thể xem xét

Khi lựa chọn vật liệu cho đầu nối điện kéo tàu hỏa, doanh nghiệp cần xác định rõ mác đồng hoặc hợp kim đồng theo tiêu chuẩn kỹ thuật. Tên nhóm vật liệu chỉ là bước đầu; thành phần, trạng thái cung cấp và các chỉ tiêu cơ lý mới là cơ sở để xác nhận khả năng đáp ứng ứng dụng.

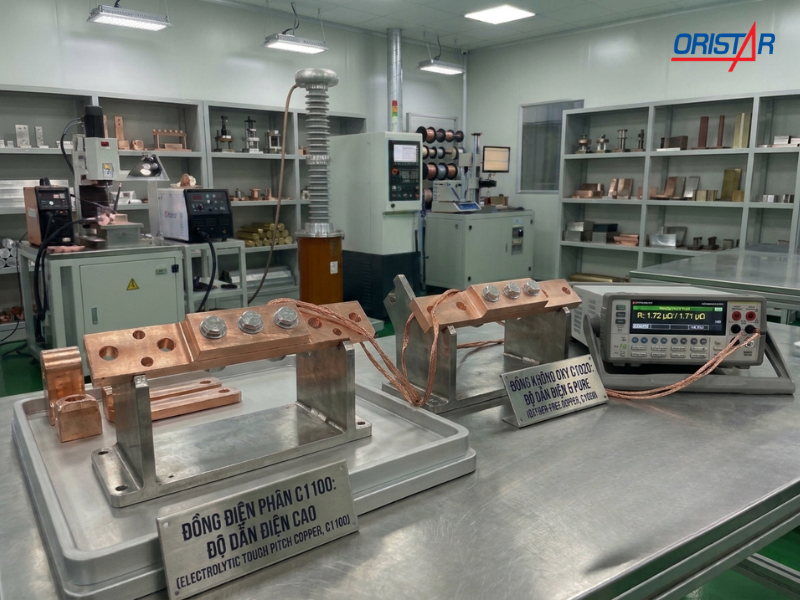

Đồng C1100 và C1020 cho chi tiết dẫn điện

C1100 và C1020 là hai mác đồng có độ dẫn điện cao, có thể được xem xét cho những chi tiết đầu nối mà yêu cầu dẫn điện là yếu tố quan trọng.

• Đồng C1100: Là đồng điện phân có oxy được kiểm soát theo tiêu chuẩn vật liệu. Mác này có độ dẫn điện cao và được sử dụng trong nhiều ứng dụng điện công nghiệp. Khi dùng làm đầu nối, cần kiểm tra trạng thái vật liệu, yêu cầu gia công và điều kiện xử lý nhiệt nếu có.
• Đồng C1020: Là đồng không oxy, có hàm lượng oxy thấp. Mác này có thể được cân nhắc khi quy trình chế tạo hoặc điều kiện sử dụng đặt ra yêu cầu về hàm lượng oxy của vật liệu.

Cả hai mác đều cần được đánh giá theo yêu cầu thực tế của đầu nối. Không nên mặc định C1020 luôn có độ dẫn điện cao hơn C1100 hoặc phù hợp hơn trong mọi điều kiện. Nếu chi tiết chịu lực kẹp lớn, thường xuyên tháo lắp hoặc cần giữ lực tiếp xúc trong thời gian dài, cần kiểm tra thêm độ bền và trạng thái vật liệu.

Hợp kim đồng cho đầu nối cần độ bền cơ học

Một số loại hợp kim đồng được phát triển để cải thiện độ bền, độ cứng, khả năng chống mài mòn hoặc đặc tính lò xo. Những đặc tính này có thể hữu ích với đầu nối có cơ cấu kẹp, tiếp điểm đàn hồi hoặc vị trí chịu tải cơ học.

Tuy nhiên, thành phần hợp kim có thể làm giảm độ dẫn điện so với đồng nguyên chất. Vì vậy, cần xác định chỉ tiêu độ dẫn điện tối thiểu, độ bền kéo, giới hạn chảy và điều kiện gia công theo yêu cầu của chi tiết.

Không nên chọn hợp kim chỉ dựa trên độ cứng cao. Đầu nối điện kéo phải đồng thời đáp ứng yêu cầu dẫn điện, độ ổn định tiếp xúc và tuổi thọ cơ học.

Tiêu chí lựa chọn đầu nối nguồn điện kéo đường sắt

Việc lựa chọn vật liệu cần gắn với điều kiện làm việc của đầu nối hoàn chỉnh, không chỉ dựa trên đặc tính của phôi đồng. Những tiêu chí dưới đây giúp xác định yêu cầu kỹ thuật cần kiểm tra trước khi mua vật liệu hoặc đặt gia công.

Dòng điện định mức và độ tăng nhiệt

Cần xác định dòng điện làm việc liên tục, chế độ quá tải và các điều kiện vận hành có thể ảnh hưởng đến nhiệt độ đầu nối. Vật liệu, tiết diện dẫn điện và cấu tạo tiếp xúc phải đáp ứng yêu cầu về độ tăng nhiệt của thiết bị.

Ở vị trí có nhiều mối nối, cần đánh giá điện trở tiếp xúc của từng liên kết. Đầu nối có tiết diện lớn chưa chắc bảo đảm hiệu quả nếu bề mặt tiếp xúc, lực kẹp hoặc phương pháp lắp ráp không phù hợp.

Cấu tạo liên kết và lực kẹp

Đầu nối có thể sử dụng liên kết bằng bulông, cơ cấu kẹp hoặc phương pháp nối chuyên dụng. Mỗi cấu tạo đặt ra yêu cầu khác nhau đối với độ bền vật liệu, độ chính xác kích thước và khả năng duy trì lực tiếp xúc.

Đối với đầu nối bắt bulông, cần kiểm tra vị trí lỗ, khoảng cách mép, chiều dày vùng liên kết và yêu cầu về lực siết. Với đầu nối có cơ cấu đàn hồi, cần đánh giá thêm khả năng giữ lực kẹp và độ ổn định sau nhiều chu kỳ vận hành nếu thiết kế yêu cầu.

Điều kiện môi trường và tương thích vật liệu

Đầu nối có thể làm việc trong tủ điện kín, khoang thiết bị hoặc môi trường có độ ẩm và rung động. Điều kiện này ảnh hưởng đến lựa chọn vật liệu, lớp phủ và phương án bảo vệ bề mặt.

Nếu đầu nối liên kết các dây dẫn hoặc thanh dẫn bằng hai kim loại khác nhau, cần xem xét nguy cơ ăn mòn điện hóa tại vùng tiếp xúc. Khi cần, thiết kế có thể sử dụng đầu nối lưỡng kim hoặc giải pháp chuyển tiếp phù hợp. Không nên ghép trực tiếp các kim loại khác nhau nếu chưa đánh giá tính tương thích trong môi trường làm việc.

Tiêu chuẩn kỹ thuật và khả năng kiểm tra

Đầu nối dùng trong hệ thống điện kéo có thể phải đáp ứng các yêu cầu riêng của nhà sản xuất thiết bị, chủ đầu tư hoặc dự án. Cần xác định rõ tiêu chuẩn vật liệu, yêu cầu thử nghiệm điện, thử nghiệm cơ học, độ tăng nhiệt và các tiêu chí nghiệm thu được áp dụng.

Các tiêu chuẩn dành cho dây tiếp xúc trên cao không tự động áp dụng cho mọi loại đầu nối trong hệ thống điện kéo. Tiêu chuẩn cần được lựa chọn theo đúng loại sản phẩm, vị trí sử dụng và phạm vi thiết kế.

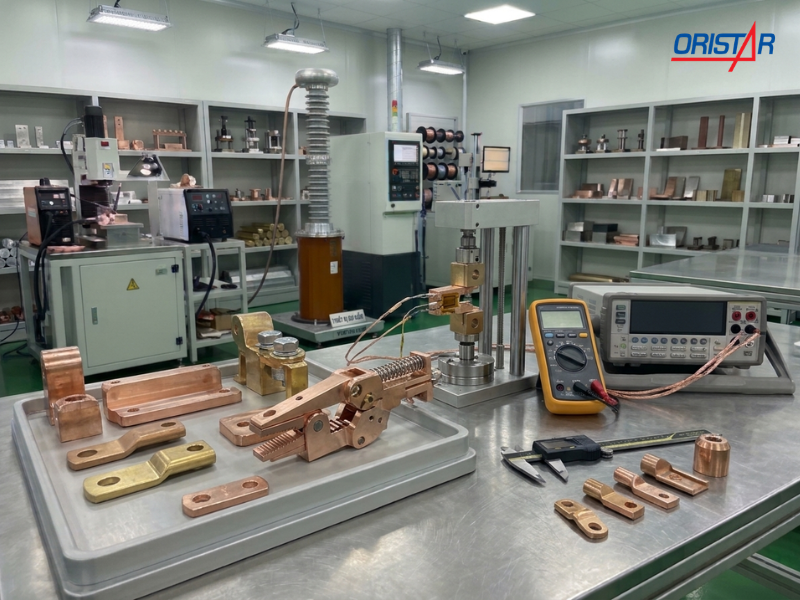

Gia công và kiểm soát chất lượng đầu nối đồng

Đầu nối điện kéo có thể được gia công từ phôi đồng hoặc hợp kim đồng dạng thanh, tấm hay dạng khác theo thiết kế. Quy trình chế tạo phụ thuộc vào hình dạng chi tiết, dung sai, yêu cầu bề mặt và phương pháp lắp ghép.

Các công đoạn có thể bao gồm cắt phôi, phay, khoan, tạo ren, tạo hình và xử lý bề mặt. Với chi tiết có yêu cầu cao về độ chính xác, cần kiểm tra kích thước tại các vị trí lắp ghép và bề mặt tiếp xúc sau gia công.

Một số nội dung cần kiểm soát gồm:

• Vật liệu đầu vào: Đúng mác, trạng thái cung cấp và tiêu chuẩn yêu cầu.
• Kích thước: Đáp ứng dung sai, vị trí lỗ, chiều dày và hình dạng theo bản vẽ.
• Bề mặt tiếp xúc: Không có khuyết tật ảnh hưởng đến diện tích tiếp xúc và khả năng lắp ghép.
• Đặc tính cơ học: Đáp ứng yêu cầu tại vùng bắt bulông, vùng kẹp hoặc bộ phận chịu lực.
• Xử lý bề mặt: Phù hợp với vật liệu nền, điều kiện vận hành và phương pháp kết nối.
• Kiểm tra thành phẩm: Theo các chỉ tiêu kỹ thuật và tiêu chí nghiệm thu của dự án.

Đối với đầu nối có yêu cầu đặc biệt, cần thống nhất quy trình kiểm tra với nhà sản xuất thiết bị hoặc đơn vị thiết kế. Các chỉ tiêu như điện trở tiếp xúc, độ tăng nhiệt và khả năng chịu lực cần được đánh giá theo phương pháp thử phù hợp, không thể thay thế bằng việc chỉ kiểm tra ngoại quan.

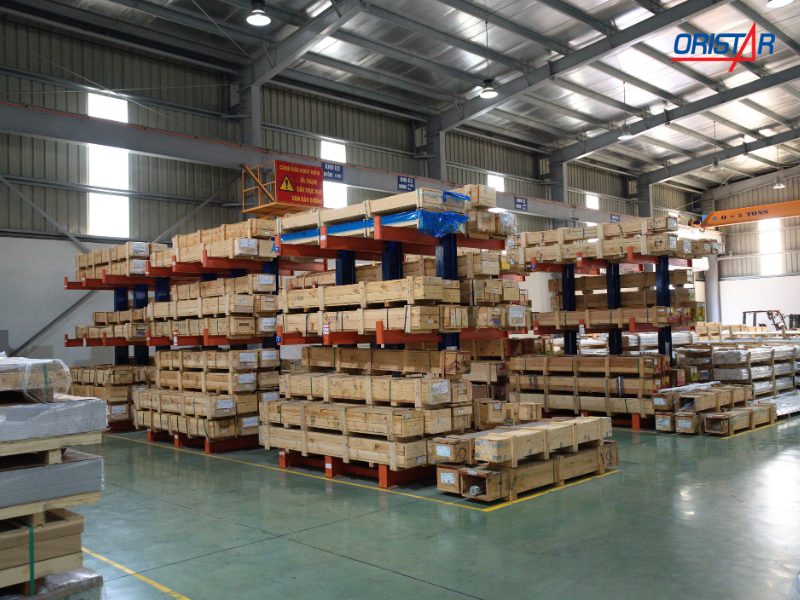

Oristar cung cấp vật liệu đồng cho ứng dụng điện công nghiệp

Oristar cung cấp các sản phẩm kim loại công nghiệp theo mác và quy cách. Với nhu cầu tìm nguồn đồng hoặc hợp kim đồng cho đầu nối nguồn điện kéo đường sắt, doanh nghiệp cần xác định trước vật liệu theo bản vẽ và tiêu chuẩn kỹ thuật của thiết bị.

Để kiểm tra khả năng đáp ứng đơn hàng, khách hàng nên chuẩn bị các thông tin sau:

• Mác đồng hoặc hợp kim đồng được chỉ định.
• Dạng vật liệu, kích thước và dung sai.
• Số lượng hoặc khối lượng cần cung ứng.
• Bản vẽ đầu nối và yêu cầu gia công nếu có.
• Tiêu chuẩn vật liệu, chứng từ và chỉ tiêu kiểm tra.
• Yêu cầu đặc biệt về bề mặt, xử lý nhiệt hoặc lớp phủ.

Thông tin đầy đủ giúp xác định đúng quy cách phôi và làm rõ các yêu cầu cần đáp ứng trước khi đặt hàng. Khả năng cung ứng từng mác, dạng vật liệu và kích thước cần được xác nhận theo danh mục sản phẩm thực tế.
