Trong hệ thống điện kéo đường sắt, thanh dẫn điện công suất đảm nhiệm việc truyền tải và phân phối dòng điện giữa các thiết bị điện. Vật liệu chế tạo bộ phận này cần có độ dẫn điện cao, khả năng chịu nhiệt phù hợp và đáp ứng yêu cầu gia công, lắp đặt của từng cụm thiết bị. Đồng C1100 và C1020 là hai mác đồng tinh luyện được sử dụng trong các ứng dụng dẫn điện công nghiệp. Việc lựa chọn vật liệu cần căn cứ vào điều kiện vận hành, cấu tạo thanh cái và yêu cầu kỹ thuật của hệ thống.
Vai trò của thanh cái đồng trong hệ thống điện kéo đường sắt
Hệ thống điện kéo cung cấp điện năng cho đoàn tàu thông qua các thiết bị cấp nguồn, chuyển đổi, phân phối và truyền tải điện. Trong hệ thống này, thanh cái đồng có thể được sử dụng tại các cụm phân phối điện, tủ đóng cắt, trạm điện kéo hoặc thiết bị điện trên đoàn tàu, tùy theo thiết kế của từng hệ thống.
Thanh cái thường có dạng thanh kim loại với tiết diện được tính toán theo dòng điện làm việc và điều kiện tản nhiệt. So với dây dẫn có tiết diện tương đương, kết cấu thanh cái có thể tạo bề mặt tiếp xúc thuận tiện cho việc đấu nối, bố trí thiết bị và lắp đặt trong không gian giới hạn.
Các vị trí có thể sử dụng thanh dẫn điện công suất:
Vị trí trong hệ thống | Vai trò của thanh dẫn điện |
Trạm điện kéo | Kết nối và phân phối điện giữa các thiết bị trong hệ thống cấp nguồn kéo |
Tủ đóng cắt, tủ phân phối | Dẫn điện giữa các đầu vào, đầu ra và thiết bị bảo vệ |
Bộ biến đổi công suất trên đoàn tàu | Kết nối các cụm điện trong mạch công suất theo thiết kế thiết bị |
Hệ thống điện phụ trợ | Phân phối nguồn cho các thiết bị sử dụng điện trên tàu |
Cụm đấu nối điện công suất | Tạo đường dẫn dòng điện giữa các thiết bị hoặc mô-đun điện |
Vị trí lắp đặt quyết định các yêu cầu đối với thanh cái, từ khả năng mang dòng, độ tăng nhiệt đến kích thước, phương pháp liên kết và điều kiện cách điện. Vì vậy, khi xác định vật liệu thanh dẫn điện công suất, cần làm rõ bộ phận nằm trong trạm điện, tủ phân phối hay cụm thiết bị trên phương tiện đường sắt.
Lưu ý: thanh cái đồng bên trong thiết bị điện không đồng nghĩa với dây tiếp xúc trên cao hoặc ray thứ ba dùng để cấp điện trực tiếp cho đoàn tàu. Những bộ phận này có cấu tạo và tiêu chuẩn lựa chọn vật liệu riêng.
Yêu cầu đối với vật liệu thanh dẫn điện công suất đường sắt
Thanh dẫn điện công suất phải duy trì khả năng truyền tải dòng điện trong điều kiện vận hành thực tế. Với lĩnh vực đường sắt, việc lựa chọn vật liệu còn cần tính đến chế độ tải, không gian lắp đặt, rung động và chu kỳ nhiệt trong quá trình vận hành.
Độ dẫn điện và khả năng kiểm soát nhiệt
Điện trở của thanh dẫn ảnh hưởng trực tiếp đến tổn hao điện năng và lượng nhiệt phát sinh khi có dòng điện chạy qua. Đồng có độ dẫn điện cao thường được sử dụng cho các chi tiết dẫn điện công suất nhờ khả năng truyền tải dòng điện hiệu quả.
Tuy nhiên, khả năng mang dòng không thể xác định chỉ dựa vào tên mác đồng. Tiết diện thanh cái, chiều dài, nhiệt độ môi trường, phương pháp lắp đặt, khả năng tản nhiệt và điều kiện thông gió đều ảnh hưởng đến nhiệt độ làm việc. Thiết kế cần kiểm tra độ tăng nhiệt theo dòng điện liên tục và các chế độ tải quá độ nếu có.
Độ bền và khả năng duy trì kết nối
Thanh cái cần đáp ứng yêu cầu về độ bền trong quá trình lắp ráp, vận hành và bảo trì. Các vị trí bắt bulông, liên kết giữa những thanh dẫn và điểm tiếp xúc với thiết bị cần được thiết kế phù hợp để hạn chế điện trở tiếp xúc tăng cao.
Ở những cụm thiết bị chịu rung động, cần xem xét độ cứng của thanh, phương án đỡ, khoảng cách giữa các điểm cố định và khả năng chịu lực điện động khi xảy ra ngắn mạch. Nếu sử dụng thanh đồng có độ cứng khác nhau, cần kiểm tra thêm khả năng uốn, tạo hình và giữ ổn định hình dạng sau gia công.
Kích thước và độ chính xác gia công
Chiều rộng, chiều dày, chiều dài và vị trí lỗ bắt bulông ảnh hưởng đến khả năng lắp ráp cũng như diện tích tiếp xúc điện. Sai lệch kích thước hoặc bề mặt tiếp xúc không phẳng có thể làm giảm chất lượng liên kết giữa các chi tiết.
Vì vậy, vật liệu đầu vào cần phù hợp với bản vẽ gia công. Đối với thanh cái được đột lỗ, phay, cắt hoặc uốn, cần kiểm tra dung sai, tình trạng bề mặt và lượng dư gia công để bảo đảm chi tiết hoàn thiện đáp ứng yêu cầu lắp đặt.
Khả năng chống oxy hóa và yêu cầu bề mặt tiếp xúc
Bề mặt thanh dẫn có thể bị ảnh hưởng bởi độ ẩm, chất ô nhiễm và điều kiện môi trường tại vị trí lắp đặt. Với các mối nối điện, tình trạng bề mặt, lực siết và phương án xử lý tiếp xúc đều cần được kiểm soát.
Một số thiết kế sử dụng lớp phủ bề mặt để cải thiện đặc tính tiếp xúc hoặc khả năng chống ăn mòn. Việc lựa chọn lớp phủ phải phù hợp với vật liệu nền, điều kiện làm việc và quy trình lắp ráp; không nên mặc định mọi thanh cái đồng đều cần cùng một phương án xử lý.
So sánh đồng C1100 và C1020 cho thanh cái hệ thống điện tàu hỏa
Đồng C1100 và C1020 đều thuộc nhóm đồng tinh luyện có độ dẫn điện cao. Khác biệt quan trọng giữa hai mác nằm ở đặc tính thành phần, đặc biệt là hàm lượng oxy, và mức độ phù hợp với các điều kiện gia công cụ thể. Khi chọn đồng thanh cái hệ thống điện tàu hỏa, cần đối chiếu yêu cầu thiết kế thay vì chỉ dựa vào tên mác hoặc giả định một loại luôn dẫn điện tốt hơn loại còn lại.
Tiêu chí | Đồng C1100 | Đồng C1020 |
Nhóm vật liệu | Đồng điện phân tinh luyện, có oxy được kiểm soát theo tiêu chuẩn vật liệu | Đồng không oxy, kiểm soát hàm lượng oxy ở mức thấp |
Độ dẫn điện | Rất cao, phù hợp nhiều ứng dụng dẫn điện công nghiệp | Rất cao, phù hợp ứng dụng yêu cầu dẫn điện và hàm lượng oxy thấp |
Khả năng gia công | Phù hợp với nhiều phương pháp cắt, uốn và tạo hình thông dụng | Có thể gia công theo yêu cầu; cần kiểm tra trạng thái vật liệu và quy trình cụ thể |
Điều kiện cần lưu ý | Cần xem xét khi chi tiết phải trải qua một số quy trình gia nhiệt trong môi trường khử hoặc có hydro | Có lợi thế về hàm lượng oxy thấp khi điều kiện gia công hoặc vận hành yêu cầu đặc tính này |
Ứng dụng định hướng | Thanh dẫn điện, chi tiết dẫn điện và các bộ phận cần độ dẫn điện cao | Thanh dẫn điện, chi tiết điện và ứng dụng yêu cầu đồng có hàm lượng oxy thấp |
Căn cứ lựa chọn | Dòng điện, kích thước, trạng thái vật liệu, phương án gia công và tiêu chuẩn bản vẽ | Các tiêu chí như C1100, đồng thời đánh giá thêm yêu cầu về hàm lượng oxy và quy trình nhiệt |
Cả hai mác đều có thể phù hợp với các ứng dụng dẫn điện. Trong điều kiện vật liệu được cung cấp ở trạng thái tương ứng, độ dẫn điện của C1100 và C1020 đều ở mức rất cao; không nên kết luận C1020 luôn dẫn điện tốt hơn C1100 chỉ vì đây là đồng không oxy.

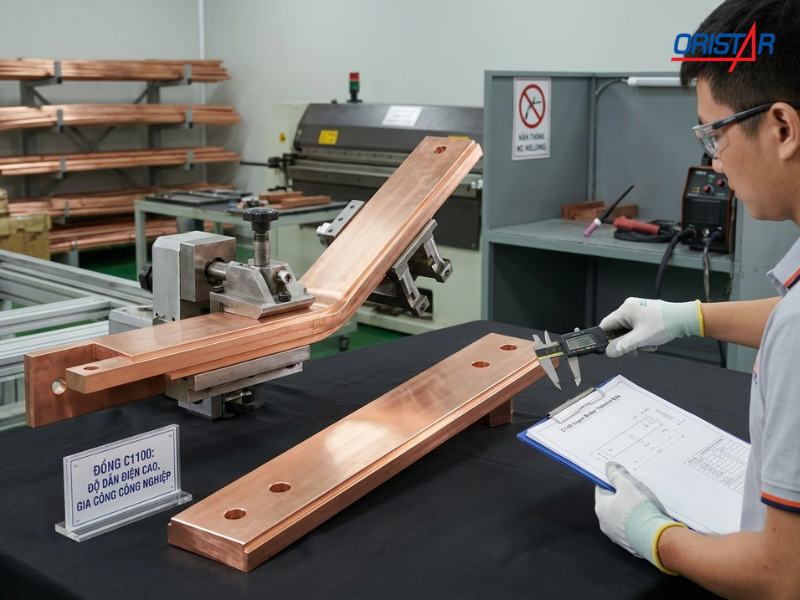

Khi nào nên xem xét đồng C1100?
C1100 phù hợp để đưa vào danh sách vật liệu đánh giá cho thanh dẫn điện công suất cần độ dẫn điện cao và gia công theo quy trình thông dụng. Mác đồng này được sử dụng trong các bộ phận dẫn điện, thanh dẫn và chi tiết điện công nghiệp.
Khi lựa chọn C1100, cần xác nhận trạng thái vật liệu, tiêu chuẩn cung cấp, kích thước phôi và yêu cầu xử lý sau gia công. Nếu chi tiết phải trải qua quá trình hàn hoặc gia nhiệt trong môi trường có tính khử, bộ phận kỹ thuật cần đánh giá nguy cơ ảnh hưởng đến vật liệu trước khi chốt phương án.

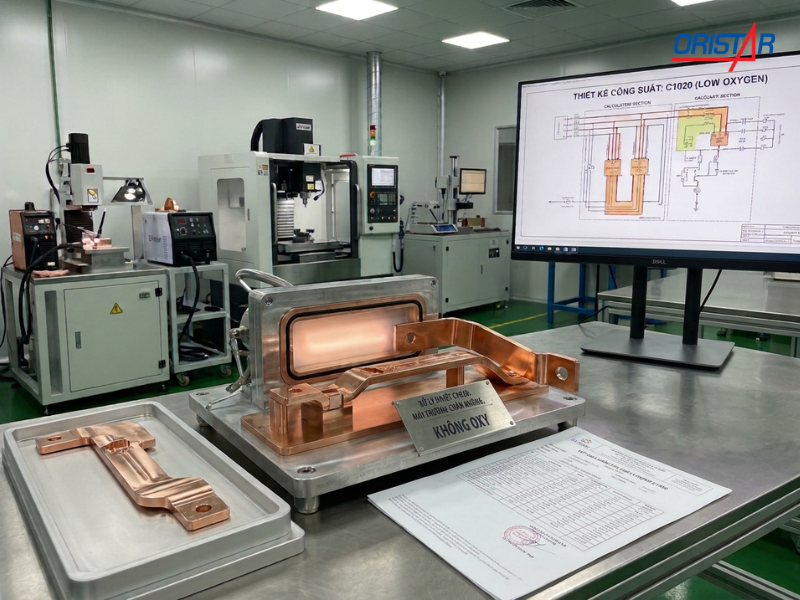

Khi nào nên xem xét đồng C1020?
C1020 phù hợp với những ứng dụng cần đồng có hàm lượng oxy thấp, đồng thời vẫn yêu cầu độ dẫn điện cao. Đặc tính này có ý nghĩa trong các quy trình gia công hoặc xử lý nhiệt nhạy cảm với oxy và hydro.
Tuy nhiên, việc chọn C1020 không thay thế yêu cầu tính toán tiết diện và kiểm tra khả năng mang dòng. Vật liệu cần đáp ứng đầy đủ tiêu chuẩn được chỉ định trên bản vẽ, bao gồm thành phần, trạng thái vật liệu, dung sai kích thước và yêu cầu kiểm tra chất lượng.
Tiêu chí lựa chọn thanh dẫn điện công suất cho đường sắt
Sau khi xác định nhóm vật liệu phù hợp, doanh nghiệp cần kiểm tra các thông số thiết kế và điều kiện làm việc của thanh cái. Đây là cơ sở để lựa chọn đúng mác đồng, quy cách phôi và phương án gia công.
Dòng điện làm việc và tiết diện thanh cái
Dòng điện liên tục, dòng điện quá tải và dòng điện ngắn mạch là các dữ liệu quan trọng khi thiết kế thanh dẫn điện công suất. Tiết diện thanh cái phải đáp ứng yêu cầu về độ tăng nhiệt, khả năng tản nhiệt và độ bền trong điều kiện vận hành.
Không nên chọn tiết diện chỉ theo kinh nghiệm hoặc dựa trên kích thước của một thiết bị khác. Kết quả tính toán cần xét đến điều kiện lắp đặt, số lượng thanh dẫn song song, khoảng cách giữa các thanh và phương pháp liên kết.
Kích thước, dung sai và phương án gia công
Trước khi đặt vật liệu, cần xác định chiều rộng, chiều dày, chiều dài, số lượng và các đặc điểm hình học của thanh cái. Nếu chi tiết có lỗ bắt bulông, rãnh, bề mặt phay hoặc yêu cầu uốn, các thông tin này cần được thể hiện trên bản vẽ.
Việc cung cấp bản vẽ ngay từ đầu giúp nhà cung ứng kiểm tra quy cách phôi, lượng dư gia công và khả năng đáp ứng kích thước. Với đơn hàng có nhiều chi tiết hoặc yêu cầu đồng nhất giữa các lô, nên thống nhất dung sai và tiêu chí nghiệm thu trước khi sản xuất.
Điều kiện môi trường và chu kỳ vận hành
Vị trí lắp đặt trong tủ điện, khoang thiết bị trên tàu hay trạm điện kéo có thể tạo ra những điều kiện khác nhau về nhiệt độ, độ ẩm, rung động và khả năng thông gió. Những yếu tố này ảnh hưởng đến yêu cầu đối với thanh dẫn, mối nối và phương án bảo vệ bề mặt.
Đối với thiết bị có chu kỳ tải thay đổi, cần đánh giá cả chế độ vận hành thường xuyên và các tình huống tải cao. Nếu thanh cái chịu rung động hoặc lực cơ học đáng kể, thiết kế cần tính đến cách cố định, khoảng cách đỡ và khả năng duy trì độ ổn định của các điểm nối.
Tiêu chuẩn vật liệu và yêu cầu kiểm tra
Mác đồng cần được xác định theo tiêu chuẩn được ghi trên bản vẽ hoặc hồ sơ kỹ thuật. Ngoài thành phần hóa học, doanh nghiệp nên kiểm tra trạng thái vật liệu, dung sai kích thước, chất lượng bề mặt và chứng từ của lô hàng theo yêu cầu dự án.
Nếu chi tiết có quy trình hàn, xử lý nhiệt hoặc lớp phủ bề mặt, cần xác nhận tính tương thích của vật liệu với quy trình đó. Mọi thay đổi từ C1100 sang C1020 hoặc ngược lại nên được bộ phận thiết kế có thẩm quyền chấp thuận trước khi áp dụng.
Quy cách vật liệu và gia công thanh cái đồng
Thanh dẫn điện công suất có thể được chế tạo từ phôi đồng dạng tấm, thanh hoặc các dạng vật liệu khác theo thiết kế. Dạng phôi phù hợp phụ thuộc vào kích thước thành phẩm, tiết diện, yêu cầu gia công và khả năng cung ứng của nhà sản xuất.
Các công đoạn thường gặp có thể bao gồm cắt phôi theo chiều dài, phay mặt, gia công lỗ, tạo hình, làm sạch bề mặt và kiểm tra kích thước. Không phải chi tiết nào cũng cần tất cả các công đoạn; quy trình cụ thể phải theo bản vẽ và yêu cầu kỹ thuật.
Khi chuẩn bị đơn hàng vật liệu thanh dẫn điện công suất, doanh nghiệp nên làm rõ các thông tin sau:
- Mác đồng: C1100 hoặc C1020 theo yêu cầu kỹ thuật.
- Dạng vật liệu: Tấm, thanh chữ nhật hoặc dạng phôi được chỉ định.
- Kích thước: Chiều rộng, chiều dày, chiều dài và dung sai yêu cầu.
- Trạng thái vật liệu: Theo tiêu chuẩn và điều kiện gia công của chi tiết.
- Số lượng: Khối lượng hoặc số lượng phôi cần cung ứng.
- Yêu cầu gia công: Cắt, phay, khoan lỗ hoặc các công đoạn được thể hiện trên bản vẽ.
- Yêu cầu kiểm tra: Chứng từ vật liệu, dung sai, chất lượng bề mặt và tiêu chí nghiệm thu.
Việc thống nhất các thông số này trước khi đặt hàng giúp hạn chế sai lệch giữa phôi đầu vào và yêu cầu của chi tiết sau gia công.

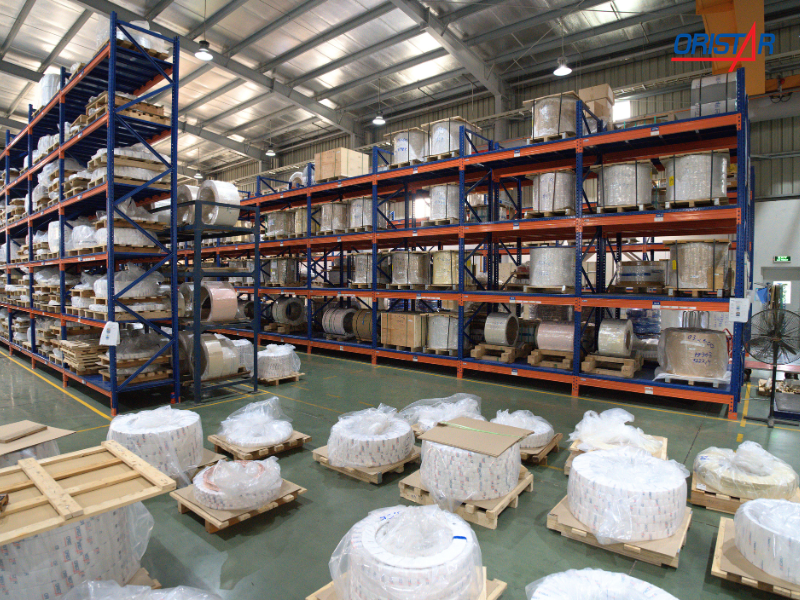

Oristar cung cấp vật liệu đồng cho ứng dụng dẫn điện công nghiệp
Oristar cung cấp các sản phẩm đồng công nghiệp theo mác và dạng vật liệu, trong đó có đồng C1100 và C1020 phục vụ những ứng dụng yêu cầu độ dẫn điện cao. Danh mục và quy cách phù hợp cần được xác nhận theo từng sản phẩm, kích thước và nhu cầu của đơn hàng.
Đối với doanh nghiệp đang tìm nguồn thanh dẫn điện công suất đường sắt, việc trao đổi bản vẽ và tiêu chuẩn vật liệu ngay từ đầu giúp xác định đúng loại phôi cần mua, trạng thái vật liệu và yêu cầu gia công liên quan.
Khi liên hệ Oristar, doanh nghiệp nên cung cấp mác đồng, dạng vật liệu, kích thước, số lượng và các yêu cầu kỹ thuật đặc biệt. Nếu thanh cái cần gia công theo bản vẽ, hãy gửi thêm bản vẽ chi tiết để kiểm tra khả năng đáp ứng và phương án cung ứng.
