Nhôm Tấm Thành Bên Toa Tàu: Mác Nhôm, Yêu Cầu Kỹ Thuật Và Ứng Dụng

Nhôm tấm thành bên toa tàu là gì?

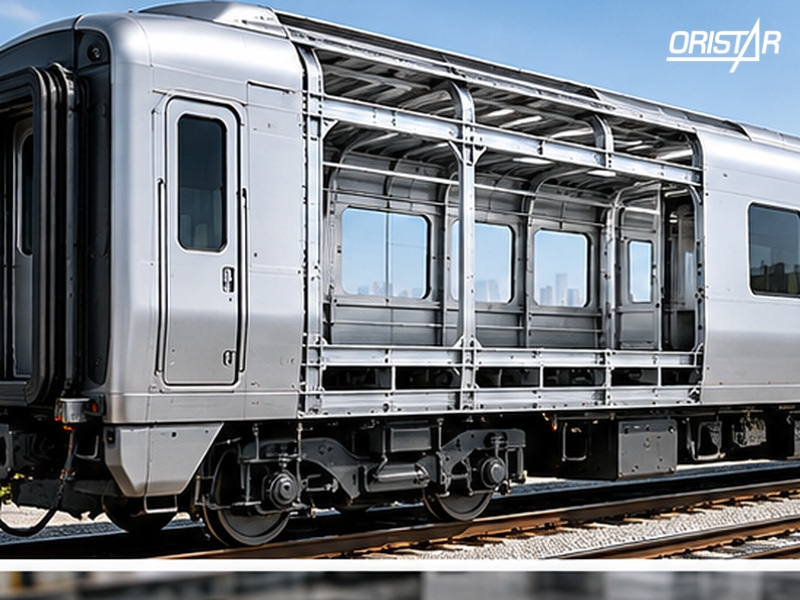

Nhôm tấm thành bên toa tàu là sản phẩm nhôm cán phẳng được sử dụng để chế tạo một số cấu phần bên hông thân toa (Railway Carbody Sidewall), tùy thuộc thiết kế. Thành bên có vai trò bao che khoang hành khách, liên kết với mái và sàn, đồng thời có thể tham gia vào hệ kết cấu chịu lực của thân toa.

Trong kết cấu thành bên, vật liệu nhôm có thể được xem xét cho:

• Tấm vỏ thành bên (Sidewall Skin): tạo bề mặt bao che bên ngoài toa xe.
• Tấm ốp thành bên: phục vụ các vị trí bao che hoặc hoàn thiện.
• Khung và chi tiết quanh cửa sổ: gia cố các vị trí có lỗ mở.
• Chi tiết liên kết: kết nối thành bên với các bộ phận kết cấu khác.

Mỗi vị trí có yêu cầu khác nhau về độ bền, độ cứng vững, khả năng tạo hình và phương pháp liên kết.

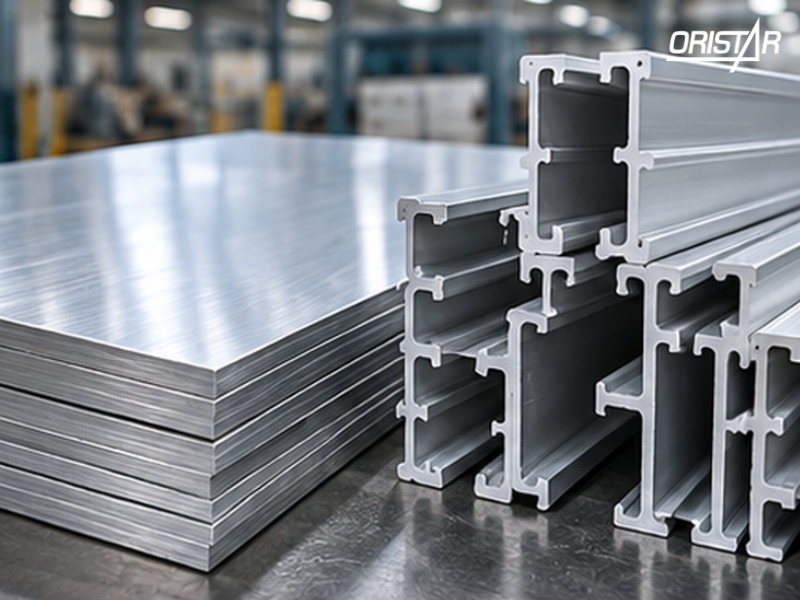

Thành bên toa tàu sử dụng nhôm tấm hay nhôm định hình?

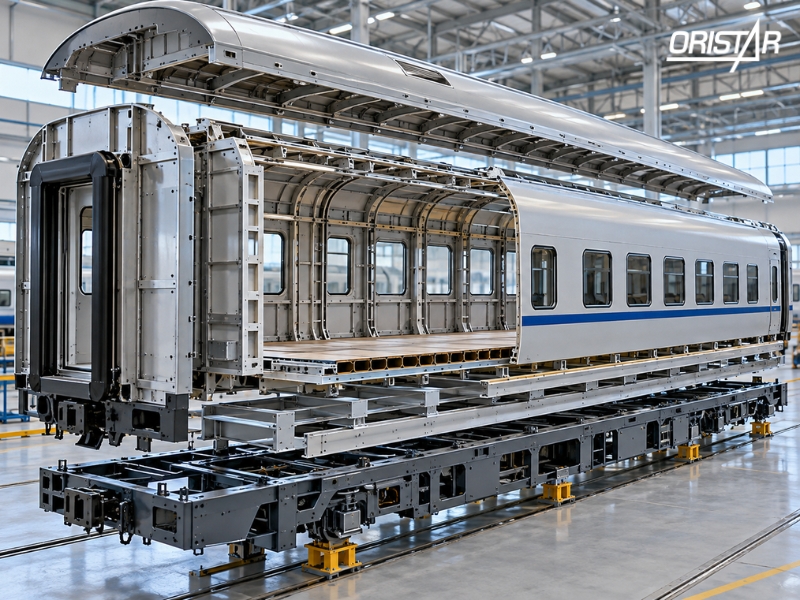

Trong công nghiệp đường sắt, nhôm tấm và nhôm đùn định hình có đặc điểm và chức năng khác nhau. Nhiều thân toa hiện đại sử dụng profile nhôm đùn kích thước lớn để hình thành các panel kết cấu.

• Nhôm tấm cán (Aluminum Sheet/Plate) có dạng phẳng, thuận lợi cho cắt, tạo hình và chế tạo một số cấu phần vỏ hoặc chi tiết phụ trợ.
• Nhôm đùn định hình (Aluminum Extrusion) có tiết diện được thiết kế theo chức năng kết cấu. Các profile có thể được liên kết thành panel thành bên nhằm đáp ứng yêu cầu về độ cứng vững và khối lượng.

Việc sử dụng dạng sản phẩm nào phải được xác định từ bản vẽ thiết kế, không chỉ dựa trên tên gọi “thành bên toa tàu”.

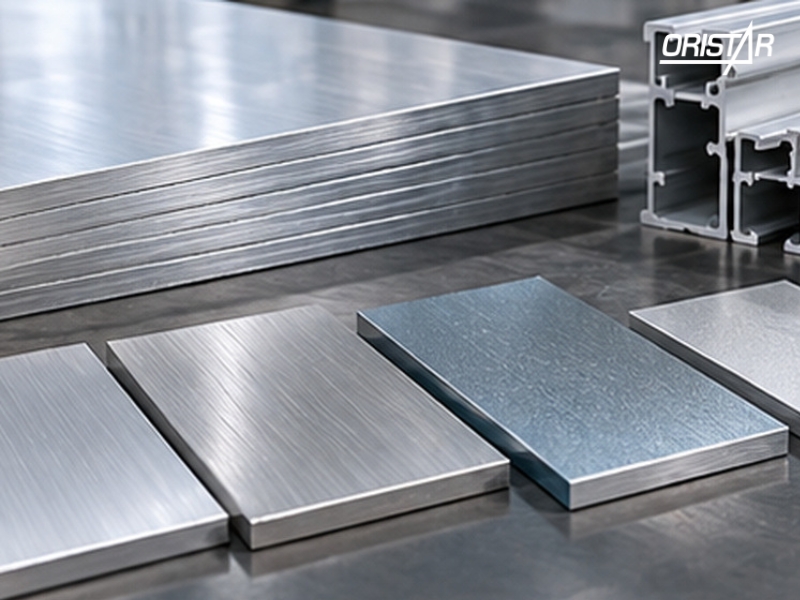

Các mác nhôm được xem xét cho thành bên toa tàu

Lựa chọn mác hợp kim cần dựa trên yêu cầu cơ tính, trạng thái vật liệu, khả năng hàn và vị trí sử dụng. Những mác dưới đây có đặc điểm đáng tham khảo trong lĩnh vực vật liệu đường sắt.

Nhôm 6005A-T6 cho kết cấu định hình

6005A thuộc nhóm hợp kim nhôm – magie – silic, có thể được sử dụng dưới dạng profile đùn trong kết cấu thân toa đường sắt, bao gồm thành bên, sàn và mái.

Ở trạng thái T6, vật liệu có độ bền phù hợp với nhiều ứng dụng kết cấu. Tuy nhiên, cơ tính tại vùng hàn và yêu cầu chịu mỏi cần được đánh giá theo thiết kế cụ thể. 6005A-T6 không nên được mặc định là nhôm tấm cán hoặc có thể thay thế trực tiếp bằng những mác nhôm tấm thông dụng.

Lưu ý: Đây là mác nhôm đùn do nhà sản xuất chỉ định hiện chưa có trong danh mục Oristar cung cấp

Nhôm A5083 cho kết cấu dạng tấm

A5083 là hợp kim nhôm – magie, nổi bật với khả năng chống ăn mòn, khả năng hàn và độ bền tương đối cao.

Đối với phương tiện đường sắt, A5083 có thể được xem xét cho một số cấu phần dạng tấm khi thiết kế yêu cầu. Cần kiểm tra trạng thái vật liệu, tải trọng và đặc tính của liên kết hàn trước khi sử dụng.

Nhôm A5052 cho tấm ốp và chi tiết phụ trợ

A5052 có khả năng chống ăn mòn và tạo hình tốt, phù hợp để cân nhắc cho các tấm che, tấm ốp hoặc bộ phận phụ trợ không yêu cầu khả năng chịu tải như kết cấu chính.

Khả năng ứng dụng phụ thuộc vào chiều dày, điều kiện vận hành và yêu cầu kỹ thuật của chi tiết.

Nhôm A6061 cho chi tiết cơ khí

A6061 là hợp kim nhôm – magie – silic, được sử dụng rộng rãi trong gia công cơ khí nhờ khả năng cắt gọt và cơ tính phù hợp với nhiều ứng dụng.

Vật liệu có thể được xem xét cho giá đỡ, tấm gá hoặc các chi tiết liên kết gia công theo bản vẽ. Không nên sử dụng A6061 thay thế 6005A trong kết cấu thành bên khi chưa có đánh giá và phê duyệt thiết kế.

Yêu cầu kỹ thuật đối với nhôm thành bên toa tàu

Thành bên toa tàu làm việc trong điều kiện rung động, tải trọng thay đổi và chịu tác động của môi trường. Vì vậy, việc lựa chọn vật liệu cần xem xét đồng thời nhiều tiêu chí.

• Độ bền và độ cứng vững: Vật liệu phải đáp ứng tải trọng thiết kế và hạn chế biến dạng vượt giới hạn cho phép.
• Khả năng chịu mỏi: Các chi tiết chịu tải lặp lại và vùng liên kết cần được đánh giá về nguy cơ xuất hiện vết nứt trong quá trình vận hành.
• Khả năng hàn: Cần kiểm tra phương pháp hàn, vùng ảnh hưởng nhiệt và cơ tính sau hàn, đặc biệt với kết cấu chịu lực.
• Chống ăn mòn: Điều kiện độ ẩm, môi trường ngoài trời và tiếp xúc giữa các kim loại khác nhau ảnh hưởng đến phương án bảo vệ vật liệu.

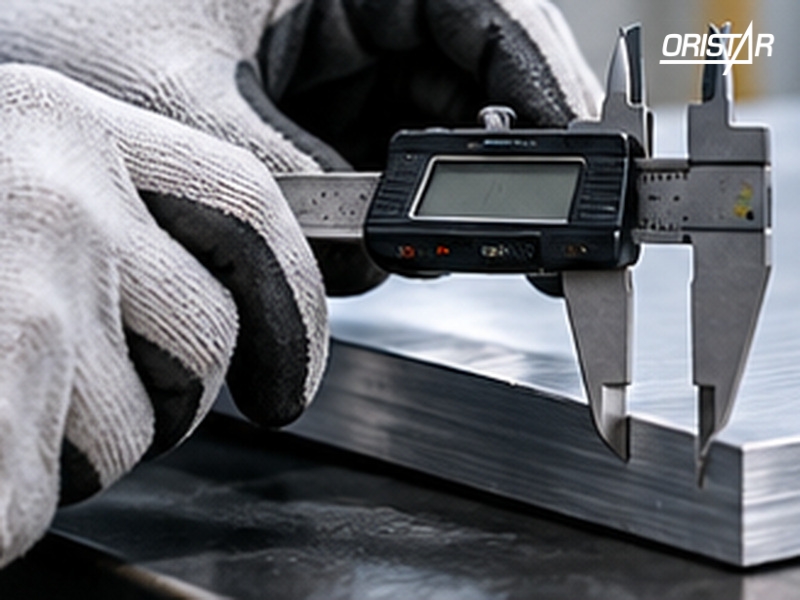

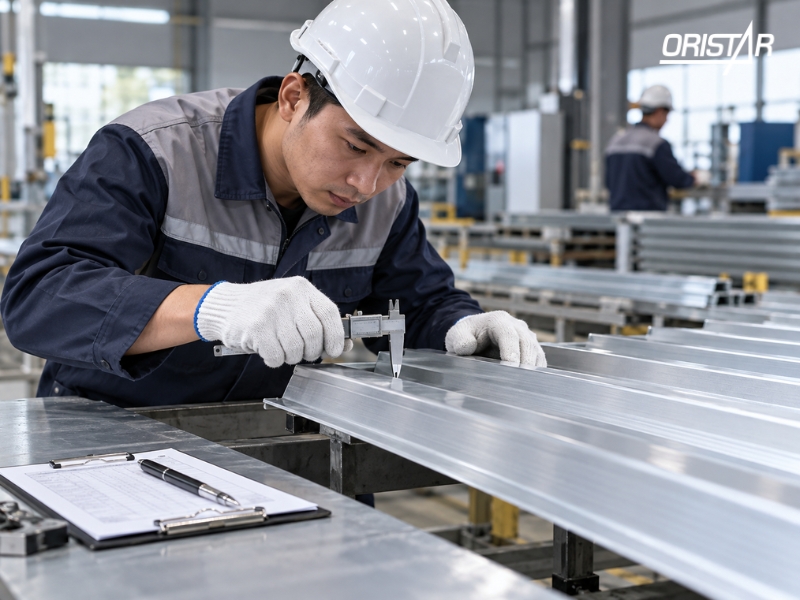

• Dung sai kích thước: Chiều dày, độ phẳng, kích thước cắt và chất lượng bề mặt phải phù hợp với bản vẽ.

Đối với sản phẩm nhôm dùng trong kết cấu đường sắt, có thể tham khảo bộ tiêu chuẩn EN 13981:

• EN 13981-1: Điều kiện kỹ thuật kiểm tra và giao nhận sản phẩm nhôm đùn cho ứng dụng kết cấu đường sắt.
• EN 13981-2: Điều kiện kỹ thuật kiểm tra và giao nhận nhôm tấm cán tham gia vào kết cấu thân toa và các cấu phần kết cấu chính.

Việc đáp ứng tiêu chuẩn phải được xác nhận bằng hồ sơ vật liệu và yêu cầu nghiệm thu cụ thể.

Cách lựa chọn nhôm tấm theo bản vẽ toa tàu

Đối với doanh nghiệp sản xuất và bộ phận thu mua, lựa chọn đúng quy cách ngay từ đầu giúp hạn chế sai lệch vật tư và phát sinh gia công.

Các thông tin cần xác định gồm:

• Mác hợp kim và trạng thái vật liệu (temper).
• Vị trí sử dụng, chức năng chịu lực hoặc bao che.
• Chiều dày, chiều rộng, chiều dài thành phẩm.
• Dung sai kích thước, độ phẳng và chất lượng bề mặt.
• Yêu cầu hàn, tạo hình, xử lý bề mặt.
• Tiêu chuẩn vật liệu, chứng từ và số lượng đặt hàng.

Với chi tiết cần gia công theo bản vẽ, doanh nghiệp nên bổ sung lượng dư gia công và những vị trí yêu cầu độ chính xác cao.

Oristar cung cấp nhôm tấm và giải pháp gia công theo yêu cầu

Oristar là đơn vị cung cấp kim loại công nghiệp và giải pháp gia công vật liệu cho khách hàng B2B. Oristar cung cấp nhôm kỹ thuật của doanh nghiệp có các mác A5052, A5083 và A6061, có thể được đánh giá theo yêu cầu cụ thể của từng dự án.

Đối với nhôm tấm, nhôm thanh, năng lực cắt theo kích thước thành phẩm đã công bố trong tài liệu kỹ thuật gồm:

Oristar còn có năng lực phay chính xác 4–6 mặt, hỗ trợ gia công chi tiết theo bản vẽ và kiểm tra chất lượng phôi trước khi giao hàng. Các thông số trên là phạm vi gia công, không đồng nghĩa mọi mác nhôm đều sẵn có ở mọi quy cách hoặc đáp ứng chứng nhận kết cấu đường sắt.

Doanh nghiệp có nhu cầu sử dụng nhôm tấm thành bên toa tàu, tấm ốp, chi tiết phụ trợ hoặc phôi nhôm gia công có thể gửi bản vẽ, mác vật liệu và yêu cầu kỹ thuật để Oristar kiểm tra khả năng cung ứng phù hợp.

Liên hệ Oristar để được tư vấn vật liệu, quy cách và phương án gia công theo yêu cầu.

Oristar - Nhà Cung cấp kim loại và giải pháp vật liệu hàng đầu Việt Nam

• Hotline: 098 875 06 86
• Email: info@oristar.vn
• Zalo OA
• Website E-commerce
• Official Website

Khuyến cáo (Disclaimer): Mọi thông số kỹ thuật và cơ lý tính trong bài viết chỉ mang tính chất tham khảo và có thể thay đổi tùy thuộc vào quy cách, trạng thái vật liệu và nhà sản xuất. Thông số này không thay thế cho các tiêu chuẩn sản xuất chính thức (JIS, ASTM...). Quý khách vui lòng liên hệ Oristar để nhận tư vấn chi tiết và chính xác nhất cho nhu cầu của mình.

Câu hỏi thường gặp

Nhôm A5052 có dùng làm thành bên toa tàu được không?

A5052 có thể được xem xét cho một số tấm ốp hoặc chi tiết phụ trợ. Với thành bên chịu lực, cần xác minh khả năng đáp ứng yêu cầu thiết kế và tiêu chuẩn áp dụng.

Nhôm 6005A và A6061 có thay thế cho nhau được không?

Không thể mặc định thay thế. Hai mác hợp kim có phạm vi cơ tính, dạng sản phẩm và điều kiện ứng dụng khác nhau. Việc thay thế cần được đánh giá kỹ thuật và phê duyệt.

Oristar có hỗ trợ cắt nhôm tấm theo bản vẽ không?

Có. Oristar cung cấp dịch vụ cắt tấm, thanh kim loại theo kích thước, với dung sai theo tiêu chuẩn Oristar hoặc yêu cầu khách hàng đã được thống nhất. Khả năng đáp ứng từng đơn hàng cần được xác nhận dựa trên bản vẽ và quy cách vật liệu.
