Nhôm Làm Xà Cánh Máy Bay: Chọn A7050, A7475 Hay A7085 Theo Tiêu Chí Nào?

Xà cánh máy bay chịu tải như thế nào?

Muốn hiểu vì sao xà cánh cần những hợp kim nhôm cường độ cao, trước hết cần nhìn đúng vai trò của spar trong hệ kết cấu cánh. Spar là một trong những thành phần kết cấu chính của cánh, tiếp nhận tải được truyền từ skin và ribs, đồng thời chịu các tải phân bố và tải tập trung trên cánh.

Khi máy bay tạo lực nâng, cánh có xu hướng uốn lên. Mô men uốn thường tăng dần từ đầu cánh về khu vực gốc cánh, nơi liên kết với thân.

Xà cánh vì vậy phải tham gia chịu:

• mô men uốn
• tải cắt
• tải kéo và nén
• tải do rung động
• tải thay đổi khi máy bay cơ động
• tải do nhiễu động
• hàng nghìn chu kỳ tải trong suốt thời gian khai thác.

Tải uốn cánh cao nhất tại khu vực gần wing root, đồng thời các chu kỳ tải bay có thể thúc đẩy quá trình phát triển vết nứt mỏi ở những vùng chịu ứng suất cao. Do đó, xà cánh không đơn giản chỉ cần “cứng”. Nó cần vật liệu vừa đủ mạnh để chịu tải, vừa đủ dai để hạn chế nguy cơ phá hủy khi xuất hiện khuyết tật hoặc vết nứt nhỏ.

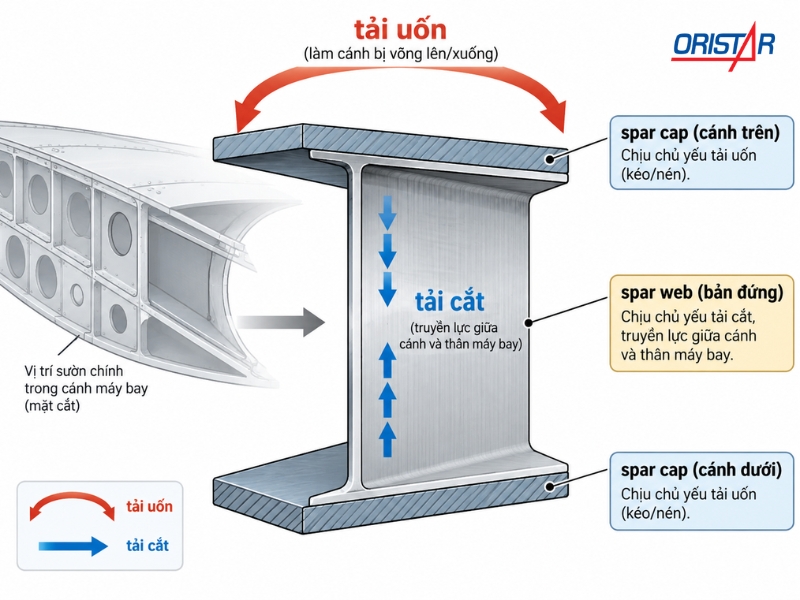

Spar cap chịu tải gì?

Spar cap là các phần nằm phía trên và phía dưới của xà. Trong kết cấu dạng dầm, các cap tham gia chịu phần lớn tải sinh ra bởi quá trình uốn cánh. FAA mô tả cap strips là các extrusion, angle hoặc phần gia công được liên kết với web và chịu tải do wing bending.

Khi cánh uốn lên:

• một phía của spar chịu kéo;
• phía còn lại chịu nén.

Điều này khiến spar cap cần vật liệu có:

• cường độ cao;
• độ ổn định tốt;
• khả năng chịu tải lặp;
• khả năng chống phát triển vết nứt.

Spar web chịu tải gì?

Spar web là phần thành đứng nằm giữa upper cap và lower cap. Nếu cap đảm nhiệm phần lớn tải liên quan đến bending thì web có vai trò quan trọng trong việc truyền tải giữa hai cap và chịu tải cắt. NASA đã thực hiện các thử nghiệm wing spar trong đó shear và bending được xem là hai nhóm tải chính cần kiểm soát đối với spar. Do đó, ngay trong cùng một spar, yêu cầu của web và cap cũng không hoàn toàn giống nhau.

Vì sao xà cánh cần hợp kim nhôm cường độ cao?

Xà cánh là primary load-bearing structure nên vật liệu phải đạt sự cân bằng rất chặt giữa trọng lượng và khả năng chịu tải. Tuy nhiên, chỉ tối ưu cường độ kéo là chưa đủ, bởi một chi tiết có độ bền rất cao nhưng độ dai thấp hoặc nhạy với nứt do ăn mòn ứng suất vẫn có thể tạo rủi ro trong quá trình khai thác lâu dài.

Các tiêu chí quan trọng gồm:

Đây cũng là lý do các hợp kim 7xxx được phát triển theo nhiều thế hệ khác nhau thay vì chỉ sử dụng một mác duy nhất cho mọi kết cấu.

Vì sao A7050 rất đáng chú ý với xà cánh máy bay?

A7050 là một trong những hợp kim hàng không quan trọng thuộc hệ Al-Zn-Mg-Cu. Điểm mạnh của A7050 không nằm ở việc đạt cường độ tuyệt đối cao nhất mà ở sự cân bằng giữa cường độ, độ dai, khả năng chống nứt do ăn mòn ứng suất và đặc tính ở tiết diện tương đối dày. Novelis hiện liệt kê trực tiếp 7050 trong nhóm vật liệu dùng cho wing spar. Ngoài dữ liệu ứng dụng công nghiệp, nghiên cứu gần đây về kết cấu integral wing spar cũng sử dụng trực tiếp A7050-T7451 để phân tích quá trình phát triển và kiểm soát crack trên spar web.

Điểm mạnh của A7050 đối với spar

A7050 đáng cân nhắc khi kết cấu yêu cầu:

• cường độ cao;
• độ dai tốt;
• khả năng chống stress corrosion cracking;
• tính chất ổn định hơn ở tiết diện dày;
• plate hoặc extrusion cho kết cấu chịu tải;
• gia công nguyên khối với yêu cầu kiểm soát biến dạng.

Đây là đặc điểm rất phù hợp với xà cánh, đặc biệt khi spar được thiết kế với tiết diện lớn hoặc phải gia công từ phôi có chiều dày đáng kể.

A7475 có dùng làm xà cánh máy bay không?

A7475 cũng thuộc hệ 7xxx và được phát triển dựa trên 7075 nhưng kiểm soát chặt hơn một số tạp chất nhằm cải thiện độ dai phá hủy. Chính đặc điểm này làm cho A7475 trở nên đáng chú ý ở những kết cấu cần khả năng chịu hư hỏng tốt.

Một tổng quan khoa học về hợp kim nhôm ngành hàng không ghi nhận A7475 được sử dụng tại các kết cấu như wing skin, central wing structure, wing spar và bulkhead. Nguồn này cũng nhấn mạnh fracture toughness là một trong những thế mạnh nổi bật của 7475 trong nhóm 7xxx.

Do đó, A7475 có thể được xem xét khi thiết kế yêu cầu:

• cường độ cao;
• khả năng chịu tải lâu dài;
• độ dai phá hủy tốt;
• damage tolerance;
• kiểm soát quá trình phát triển crack.

Vì sao A7085 đáng chú ý với xà cánh kích thước lớn?

Khi kích thước spar và chiều dày phôi tăng lên, một vấn đề mới xuất hiện: khả năng duy trì cơ tính đồng đều qua toàn bộ tiết diện. Với những forging hoặc kết cấu rất lớn, khả năng tôi thấu và độ nhạy với tốc độ làm nguội trở thành yếu tố quan trọng.

A7085 được phát triển theo hướng cải thiện đặc tính của các kết cấu hàng không tiết diện lớn. Các nghiên cứu ghi nhận A7085 có lower quench sensitivity so với một số hợp kim 7xxx trước đó, giúp cải thiện tính chất ở các thick section.

Một ứng dụng đáng chú ý là A7085-T7452 trên wing spar của Airbus A380, nơi vật liệu được sử dụng trong những die forging kích thước rất lớn chịu primary flight loads.

Vì sao điều này quan trọng?

Ở một chi tiết mỏng, nhiệt có thể được lấy đi tương đối nhanh trong quá trình tôi.

Nhưng với một forging rất dày:

• bề mặt nguội nhanh hơn;
• phần lõi nguội chậm hơn;
• microstructure có thể khác nhau theo chiều dày;
• cơ tính cũng có nguy cơ không đồng đều.

Vì vậy, với spar hoặc wing structure kích thước lớn, khả năng duy trì tính chất ở thick section là một lợi thế quan trọng.

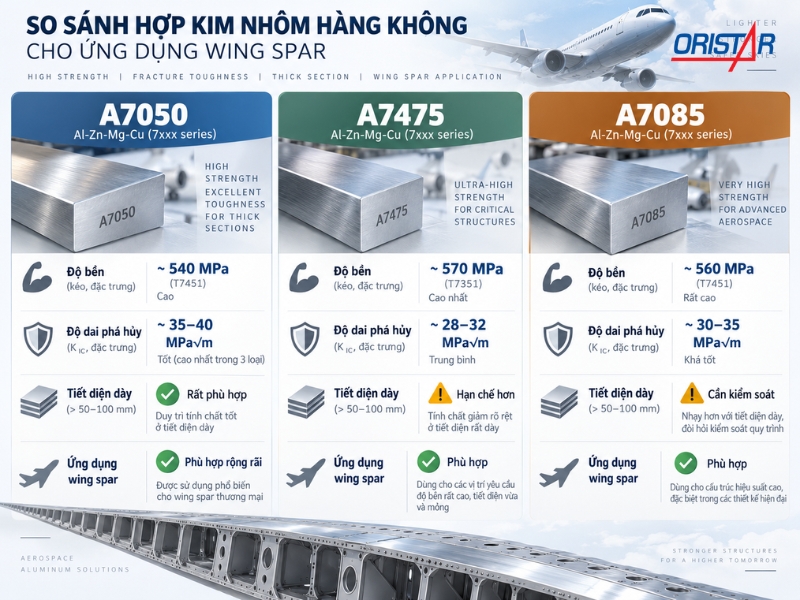

A7050, A7475 hay A7085 phù hợp hơn?

Không có một mác tốt nhất cho mọi xà cánh. Mỗi alloy được phát triển để giải quyết một nhóm yêu cầu khác nhau và không nên tự động thay thế lẫn nhau chỉ dựa trên bảng cơ tính.

Bảng trên chỉ mang tính định hướng.

Trong sản xuất hàng không, không nên sử dụng bảng so sánh này để tự thay thế A7050 bằng A7475 hay A7085 nếu bản vẽ chưa cho phép.

Temper ảnh hưởng thế nào đến nhôm làm xà cánh?

Cùng một alloy nhưng khác temper có thể tạo ra sự cân bằng rất khác giữa cường độ, độ dai và khả năng chống ăn mòn ứng suất. Với xà cánh – một kết cấu chịu tải chính – temper phải được xem là một phần bắt buộc của specification vật liệu.

Một số trạng thái có thể gặp:

A7085-T7452 đã được ghi nhận trên các large wing spar forging của Airbus A380.

Do đó: Alloy + temper + product form mới là thông tin kỹ thuật có ý nghĩa. Chỉ ghi “A7050” hoặc “A7085” là chưa đủ đối với một yêu cầu sourcing hàng không.

Plate, extrusion hay forging phù hợp với xà cánh?

Xà cánh không được sản xuất theo một phương pháp duy nhất. Tùy thiết kế máy bay, quy mô chi tiết và kết cấu spar, vật liệu có thể xuất hiện dưới dạng plate, extrusion hoặc forging.

Việc lựa chọn dạng sản phẩm ảnh hưởng trực tiếp đến hướng sợi, lượng vật liệu cần gia công, khả năng duy trì cơ tính và chi phí sản xuất.

Extrusion

Extrusion thường phù hợp với những thành phần có:

• chiều dài lớn;
• profile tương đối ổn định;
• tiết diện được định hình trước.

FAA ghi nhận spar cap và các thành phần spar có thể được chế tạo từ aluminum extrusion. SeAH cũng liệt kê các hợp kim 2024, 7050, 7055, 7075 và 7175 ở dạng aerospace profile dùng cho wing spar và stringer.

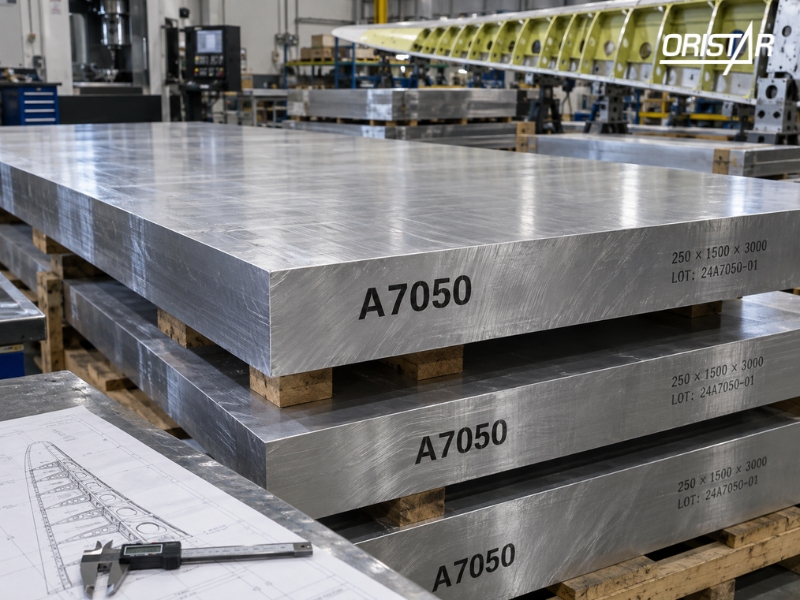

Plate

Plate phù hợp khi:

• chi tiết có hình học phức tạp;
• spar hoặc web được CNC nguyên khối;
• cần nhiều pocket hoặc stiffener tích hợp;
• cần linh hoạt về geometry.

A7050-T7451 là một vật liệu đáng chú ý cho hướng này.

Forging

Forging đặc biệt phù hợp khi chi tiết:

• rất lớn;
• phải chịu primary flight load;
• cần đường truyền tải liên tục;
• cần giảm số lượng liên kết.

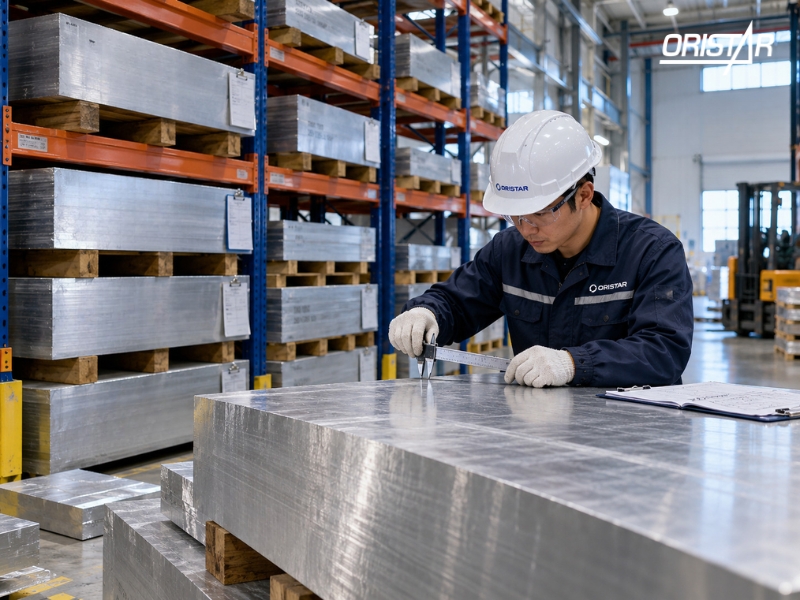

Oristar nhận cung ứng nhôm cho kết cấu xà cánh uy tín hàng đầu

Với những kết cấu hàng không chịu tải cao như wing spar, yêu cầu vật liệu thường vượt ra ngoài các mác thương mại có sẵn trong kho. Khách hàng có thể cần đúng alloy, temper, specification, product form và bộ chứng từ được quy định trong dự án.

Oristar cung cấp các dòng nhôm kỹ thuật như:

• A2024;
• A6061;
• A7075.

A7075 phù hợp các bộ phận kết cấu máy bay và ứng dụng yêu cầu cường độ cao. Ngoài các mác có sẵn, Oristar nhận đặt hàng riêng các mác nhôm hàng không như:

• A7050;
• A7475;
• A7085;
• hoặc alloy khác theo specification của khách hàng.

Yêu cầu đặt hàng có thể được kiểm tra theo:

• specification;
• temper;
• dạng sản phẩm;
• quy cách;
• số lượng;
• yêu cầu chứng từ.

Oristar công bố hệ thống quản lý chất lượng ngành Hàng không Vũ trụ AS9100 bên cạnh ISO 9001:2015 và ISO 14001:2015.

Đối với các dự án cần truy xuất vật liệu, khách hàng có thể yêu cầu bộ hồ sơ như:

• CO – chứng nhận xuất xứ;
• CQ – chứng nhận chất lượng;
• Mill Test/Mill Cert;
• thông tin phục vụ truy xuất nguồn gốc theo lô.

Oristar cũng công bố khả năng cung cấp CO/CQ và truy xuất nguồn gốc cho các sản phẩm nhôm hợp kim.

Ngoài cung ứng vật liệu, tùy yêu cầu thực tế, phôi có thể được hỗ trợ:

• cắt theo kích thước;
• cắt theo bản vẽ;
• chuẩn bị lượng dư;
• phay chuẩn 4–6 mặt;
• kiểm soát độ phẳng;
• chuẩn bị gần kích thước gia công.

Với yêu cầu nhôm cho xà cánh hoặc các primary structure tương tự, doanh nghiệp nên gửi đầy đủ: mác vật liệu + temper + specification + product form + quy cách + số lượng + yêu cầu chứng từ + bản vẽ/kích thước phôi

để Oristar kiểm tra nguồn cung và khả năng đáp ứng phù hợp.

Kết luận

Nhôm làm xà cánh máy bay không thể được lựa chọn chỉ dựa vào một thông số độ bền. Xà cánh là kết cấu chịu lực chính, phải làm việc đồng thời dưới mô men uốn, tải cắt và tải lặp trong thời gian dài, vì vậy vật liệu còn phải đáp ứng độ dai phá hủy, khả năng chống nứt do ăn mòn ứng suất và khả năng duy trì cơ tính ở tiết diện phù hợp.
