Nhôm Làm Cánh Máy Bay: Vì Sao Mỗi Bộ Phận Lại Dùng Một Mác Khác Nhau?

Vì sao cánh máy bay không chỉ dùng một loại nhôm?

Cánh máy bay là một kết cấu chịu tải phức tạp. Khi máy bay đang bay, lực nâng làm cánh có xu hướng uốn lên. Điều này khiến các vùng khác nhau của kết cấu cánh chịu trạng thái tải không giống nhau.

Ví dụ, ở kết cấu cánh của nhiều máy bay thương mại:

• phần da cánh phía trên thường chịu tải nén lớn;
• phần da cánh phía dưới chịu kéo và tải lặp lại;
• xà cánh phải truyền tải trọng chính;
• sườn cánh giữ hình dạng và phân phối tải;
• nẹp gia cường giúp da cánh không bị mất ổn định;
• mép cánh trước lại cần thêm khả năng tạo hình và kiểm soát bề mặt.

Các tài liệu thiết kế kết cấu hàng không cho thấy da cánh trên của nhiều máy bay phản lực thương mại thường sử dụng hợp kim nhôm series 7xxx, trong khi da cánh dưới thường sử dụng các hợp kim series 2xxx như 2024 do khác biệt về yêu cầu chịu nén, chịu kéo và khả năng chịu mỏi.

Cánh máy bay gồm những bộ phận chính nào?

Để hiểu vì sao mỗi vị trí sử dụng một loại nhôm khác nhau, trước tiên cần nhìn cánh máy bay như một hệ kết cấu.

Sườn cánh

Sườn cánh là các kết cấu nằm theo phương ngang bên trong cánh.

Chức năng chính:

• giữ đúng hình dạng tiết diện khí động học của cánh;
• liên kết các bộ phận bên trong;
• phân phối tải giữa da cánh, xà cánh và các kết cấu khác.

Sườn cánh phải đủ cứng nhưng vẫn cần tối ưu trọng lượng.

Xà cánh

Xà cánh chạy dọc theo chiều dài cánh và là một trong những kết cấu chịu lực quan trọng nhất.

Thông thường có:

• xà trước;
• xà sau.

Xà cánh phải chịu và truyền một phần lớn tải uốn của cánh nên vật liệu sử dụng thường yêu cầu cường độ cơ học cao.

Da cánh

Da cánh không chỉ là lớp vỏ tạo hình khí động học.

Trong kết cấu hiện đại, da cánh còn tham gia trực tiếp vào việc chịu tải.

Có thể chia thành:

• da cánh trên;
• da cánh dưới.

Hai vị trí này không chịu cùng một trạng thái ứng suất trong điều kiện bay thông thường nên lựa chọn vật liệu cũng có thể khác nhau.

Nẹp gia cường

Nẹp được bố trí bên dưới da cánh nhằm tăng độ cứng và hạn chế hiện tượng mất ổn định của tấm khi chịu tải.

Mép cánh trước

Đây là phần phía trước của cánh, nơi đầu tiên tiếp xúc với dòng không khí.

Ngoài yêu cầu về độ bền, một số chi tiết ở khu vực này còn cần khả năng tạo hình tốt để đạt đúng hình dạng khí động học.

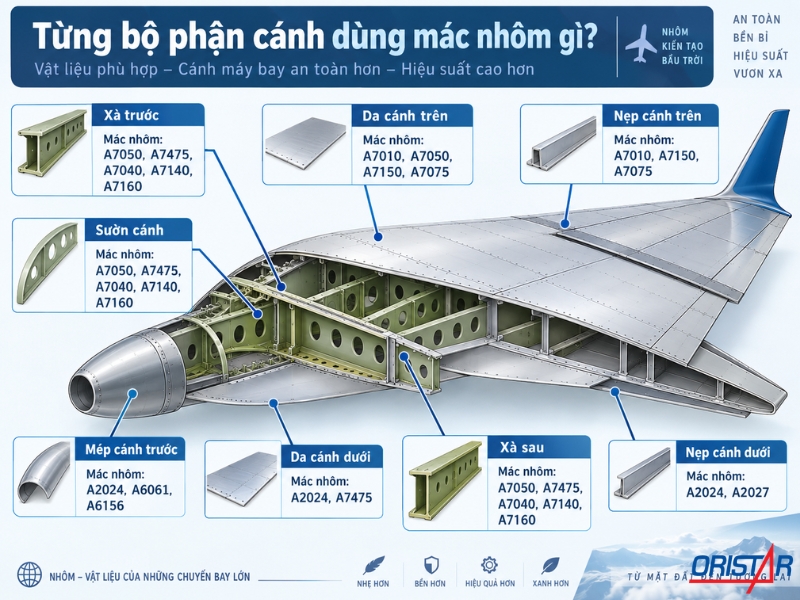

Từng bộ phận cánh máy bay thường sử dụng mác nhôm nào?

Dựa trên dữ liệu ứng dụng vật liệu hàng không, có thể hình dung tương quan giữa từng vị trí và nhóm nhôm như sau:

Dữ liệu trên cho thấy ngay trong cùng một cánh máy bay, nhóm 2xxx, 6xxx và 7xxx đều có thể xuất hiện ở những vị trí khác nhau.

Cần lưu ý rằng đây là các mác thường gặp trong thiết kế và tài liệu ứng dụng. Mác vật liệu thực tế của một bộ phận cụ thể còn phụ thuộc loại máy bay, thiết kế của nhà sản xuất, dạng bán thành phẩm, trạng thái nhiệt luyện và tiêu chuẩn kỹ thuật áp dụng.

Nhôm A7075 – tại sao thường được nhắc đến khi nói về cánh máy bay?

A7075 thuộc series 7xxx và là một trong những hợp kim nhôm cường độ cao được sử dụng phổ biến trong ngành hàng không.

Điểm mạnh của A7075 nằm ở tỷ lệ giữa độ bền và trọng lượng.

So với nhiều dòng nhôm kỹ thuật thông dụng, A7075 có thể đạt cường độ cơ học cao hơn đáng kể trong các trạng thái nhiệt luyện phù hợp. Đây là lý do nó xuất hiện nhiều ở các kết cấu cần chịu tải lớn nhưng vẫn phải kiểm soát trọng lượng.

Trong dữ liệu về cấu tạo cánh, A7075 có thể xuất hiện tại:

• da cánh trên;
• nẹp cánh trên;
• một số kết cấu chịu tải khác.

Các tài liệu về kết cấu hàng không cũng cho thấy series 7xxx, bao gồm 7075, 7050 và 7150, thường được ưu tiên ở các vùng cánh chịu ứng suất cao như bề mặt trên, xà và nẹp gia cường. Tuy nhiên, điều này không đồng nghĩa: toàn bộ cánh máy bay đều nên sử dụng A7075. Cường độ cao chỉ là một trong nhiều tiêu chí khi lựa chọn vật liệu.

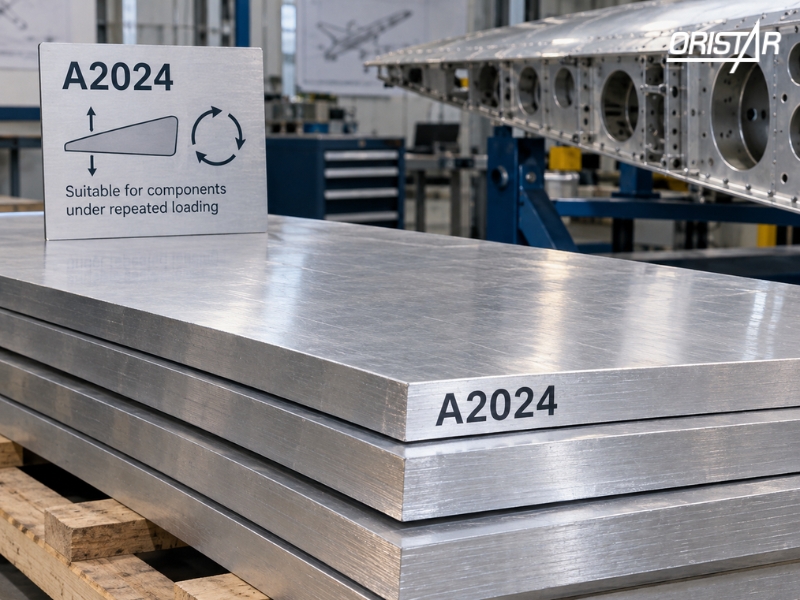

Nhôm A2024 – tại sao vẫn rất quan trọng trong kết cấu cánh?

A2024 thuộc series 2xxx với đồng là một trong những nguyên tố hợp kim hóa quan trọng.

Trong hàng không, điểm đáng chú ý của A2024 không chỉ nằm ở độ bền mà còn ở khả năng làm việc dưới tải lặp lại.

Dữ liệu vật liệu của kết cấu cánh cho thấy A2024 có thể được sử dụng ở:

• da cánh dưới;
• nẹp cánh dưới;
• mép cánh trước;
• một số sườn hoặc xà tùy thiết kế.

Đặc biệt, da cánh dưới của nhiều máy bay thương mại truyền thống thường sử dụng các hợp kim 2xxx như 2024.

Lý do là khi máy bay đang bay và cánh uốn lên, vùng da dưới thường chịu ứng suất kéo. Trong môi trường tải lặp lại hàng nghìn chu kỳ bay, khả năng chịu mỏi và khả năng kiểm soát sự phát triển của vết nứt trở thành những yếu tố rất quan trọng. Các tài liệu về kết cấu cánh thương mại ghi nhận 2024 và các hợp kim phát triển từ nhóm này được sử dụng rộng rãi cho da cánh dưới.

Do đó, nếu chỉ nhìn vào độ bền kéo để kết luận A7075 “tốt hơn” A2024 thì chưa đủ.

Hai dòng vật liệu được lựa chọn cho những bài toán khác nhau.

Vì sao da cánh trên và da cánh dưới có thể dùng nhôm khác nhau?

Đây là một trong những ví dụ rõ nhất cho thấy lựa chọn vật liệu hàng không không thể chỉ dựa vào tên mác.

Khi cánh tạo lực nâng và uốn lên:

Da cánh trên

có xu hướng chịu nén.

Vì vậy vật liệu phải có:

• cường độ chịu nén tốt;
• độ cứng cao;
• khả năng chống mất ổn định.

Đó là một trong những lý do các hợp kim 7xxx như 7075, 7050 hoặc 7150 thường xuất hiện ở vùng này.

Trong khi đó:

Da cánh dưới

chịu ứng suất kéo đáng kể.

Ở đây các tiêu chí như:

• tuổi thọ mỏi;
• độ dai phá hủy;
• tốc độ phát triển vết nứt;

trở nên đặc biệt quan trọng.

Do đó nhiều máy bay thương mại sử dụng các hợp kim 2xxx như A2024 hoặc các biến thể phát triển từ dòng 2xxx cho vùng da dưới.

Đây cũng là lý do có thể thấy một cánh máy bay sử dụng series 7xxx ở phía trên nhưng series 2xxx ở phía dưới.

Sườn cánh và xà cánh cần loại nhôm như thế nào?

Nếu da cánh chịu tải phân bố trên bề mặt thì sườn và xà lại đóng vai trò như “bộ khung” của cánh.

Đối với xà cánh

Đây là một trong những kết cấu chịu tải chính.

Vật liệu cần:

• cường độ cao;
• độ cứng tốt;
• chịu tải dài hạn;
• độ ổn định cơ học;
• khối lượng càng thấp càng tốt.

Vì vậy các hợp kim series 7xxx cường độ cao như A7050, A7475 và các mác tương đương thường xuất hiện trong nhóm ứng dụng này.

Đối với sườn cánh

Yêu cầu thường cân bằng hơn giữa:

• cường độ;
• độ cứng;
• khả năng gia công;
• độ bền lâu;
• trọng lượng.

Trong dữ liệu ứng dụng hàng không, nhóm A7050, A7475, A7040, A7140 và A7160 được ghi nhận tại các vị trí sườn cánh khác nhau.

Điều đáng chú ý là một nhà thiết kế không chọn mác nhôm chỉ vì “mác này có độ bền cao nhất”.

Vật liệu phải phù hợp với:

dạng tải + hình học chi tiết + chiều dày + phương pháp sản xuất + yêu cầu tuổi thọ.

A7050 và A7475 khác vai trò A7075 như thế nào?

A7075 là mác quen thuộc nhất khi nói tới nhôm hàng không, nhưng không phải hợp kim 7xxx duy nhất.

Trong các thế hệ hợp kim hàng không sau này, những dòng như A7050 và A7475 được phát triển để cải thiện một số đặc tính mà kết cấu hàng không cần, chẳng hạn:

• độ dai phá hủy;
• khả năng chống nứt do ăn mòn ứng suất;
• tính ổn định ở các tiết diện dày;
• khả năng làm việc trong kết cấu chịu tải lâu dài.

Các tài liệu hàng không ghi nhận A7050, A7475 và các mác 7xxx khác được sử dụng ở sườn, xà, da cánh hoặc các kết cấu có yêu cầu độ bền cao.

Vì vậy khi đọc một bản vẽ hàng không, việc thấy A7050 thay cho A7075 không có nghĩa vật liệu “tốt hơn” hay “kém hơn” theo nghĩa tuyệt đối.

Mỗi alloy được tối ưu cho một nhóm yêu cầu khác nhau.

Nhôm A6061 có dùng làm cánh máy bay không?

Có thể, nhưng phải hiểu đúng phạm vi.

A6061 thuộc series 6xxx, nổi bật nhờ:

• khả năng chống ăn mòn tốt;
• khả năng gia công khá;
• khả năng hàn tốt hơn nhiều dòng 2xxx và 7xxx;
• cân bằng tương đối tốt giữa độ bền và khả năng chế tạo.

Trong dữ liệu cấu tạo cánh được tổng hợp, A6061 xuất hiện ở nhóm mép cánh trước cùng với A2024 và A6156. Tuy nhiên, A6061 thường không được xem là lựa chọn đại diện cho những vị trí chịu tải cao nhất của kết cấu cánh như da trên hay xà chính.

Vì vậy: “A6061 có dùng trong cánh máy bay không?” – Có thể có. Nhưng: “A6061 có thay thế A7075 cho mọi bộ phận cánh không?” – Không nên hiểu như vậy.

A7075 hay A2024 tốt hơn để làm cánh máy bay?

Không có câu trả lời là một mác tốt hơn cho toàn bộ cánh.

Nếu xét đơn giản:

A7075 thường phù hợp hơn khi cần

• cường độ cơ học rất cao;
• độ cứng cao;
• tối ưu tỷ lệ độ bền/trọng lượng;
• các kết cấu chịu tải nén hoặc tải cao.

A2024 thường được ưu tiên khi cần

• khả năng chịu mỏi tốt;
• độ dai phù hợp;
• làm việc tốt dưới tải kéo lặp lại;
• các kết cấu dạng tấm nhất định.

Do đó hai vật liệu không hoàn toàn cạnh tranh trực tiếp.

Chúng bổ sung cho nhau trong thiết kế kết cấu cánh.

Đây cũng là lý do trong thực tế có thể gặp: da trên → nhóm 7xxx Nhưng: da dưới → nhóm 2xxx.

Có phải cánh máy bay hiện đại đều làm bằng nhôm?

Không. Nhôm vẫn là vật liệu quan trọng trong ngành hàng không, nhưng cấu trúc cánh hiện đại có thể kết hợp nhiều loại vật liệu khác nhau.

Tùy loại máy bay, nhà sản xuất và thế hệ thiết kế, cánh có thể sử dụng:

• hợp kim nhôm;
• vật liệu composite;
• titan;
• thép hoặc các vật liệu khác tại một số chi tiết đặc biệt.

Do đó không nên hiểu rằng: cánh máy bay = 100% nhôm. Thực tế chính xác hơn là: nhôm là một trong những nhóm vật liệu kết cấu quan trọng của cánh, với nhiều mác được lựa chọn tùy từng bộ phận.

Khi chọn nhôm cho chi tiết hàng không cần quan tâm gì ngoài mác?

Đối với vật liệu hàng không, chỉ ghi “A7075” hoặc “A2024” thường chưa đủ để đặt hàng.

Một yêu cầu vật liệu hoàn chỉnh còn có thể liên quan đến:

Trạng thái nhiệt luyện

Ví dụ:

• T3;
• T6;
• T651;
• T73;
• T76;
• các trạng thái khác tùy tiêu chuẩn.

Cùng một mác nhưng khác trạng thái có thể cho cơ tính và khả năng chống ăn mòn ứng suất khác nhau.

Dạng vật liệu

Có thể là:

• tấm;
• plate dày;
• thanh;
• extrusion;
• forgings.

Hình thái sản phẩm có ảnh hưởng tới tính chất và ứng dụng.

Chiều dày

Đặc biệt với vật liệu 7xxx, yêu cầu ở tấm mỏng và plate dày có thể khác nhau.

Hướng cán

Đối với các chi tiết chịu tải cao, hướng vật liệu so với hướng tải là yếu tố cần được kiểm soát trong thiết kế.

Chứng từ và tiêu chuẩn

Với ứng dụng kỹ thuật cao, cần kiểm tra:

• tiêu chuẩn vật liệu;
• trạng thái;
• lô sản xuất;
• chứng từ vật liệu;
• yêu cầu cơ tính;
• yêu cầu bề mặt.

Do đó khi đặt nhôm cho chi tiết hàng không, doanh nghiệp nên cung cấp đầy đủ specification thay vì chỉ hỏi giá theo tên mác.

Oristar cung cấp những mác nhôm nào phù hợp với nhóm ứng dụng hàng không?

Trong danh mục nhôm kỹ thuật, Oristar hiện có các dòng như:

• A2024
• A6061
• A7075

Ngoài các mác có sẵn, Oristar nhận đặt hàng riêng các mác nhôm hàng không theo specification, temper và chứng từ yêu cầu." Khi đó người tìm những mác hiếm này sẽ có lý do gửi yêu cầu cho Oristar.

Vật liệu được cung cấp kèm hồ sơ chất lượng theo yêu cầu như:

• CO – chứng nhận xuất xứ;
• CQ – chứng nhận chất lượng;
• Mill Test/Mill Cert;
• hồ sơ phục vụ truy xuất nguồn gốc theo lô vật liệu.

Oristar hiện cũng công bố việc cung cấp CO/CQ cho các sản phẩm nhôm và Mill Test để kiểm tra nguồn gốc, chất lượng vật liệu.

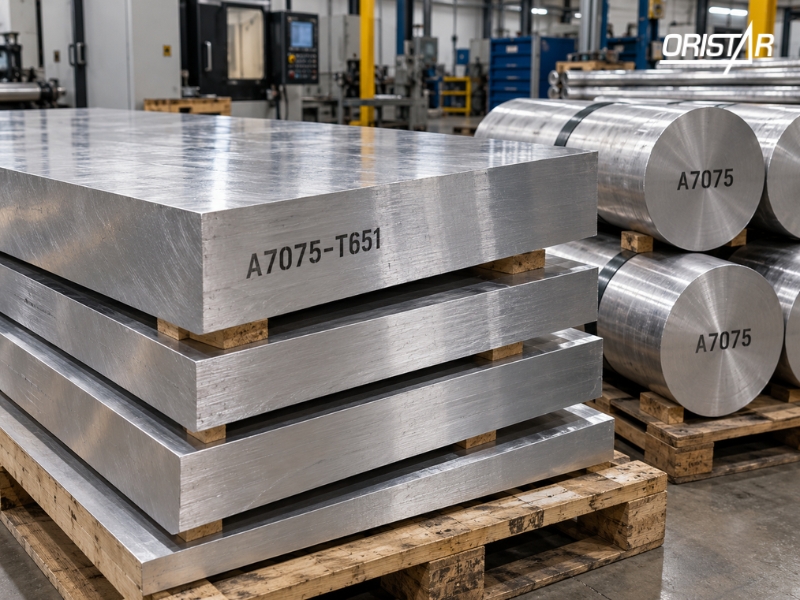

Trong đó, A7075 là một trong những dòng nhôm được Oristar định hướng cho các ứng dụng yêu cầu cường độ cao như kết cấu hàng không, chi tiết chịu tải và cơ khí chính xác. Ngoài cung cấp vật liệu, việc chuẩn bị phôi theo đúng quy cách cũng rất quan trọng với các chi tiết cần gia công CNC.

Tùy yêu cầu thực tế, phôi có thể cần:

• cắt theo kích thước;
• kiểm soát lượng dư;
• phay chuẩn 4–6 mặt;
• kiểm tra độ phẳng;
• chuẩn bị kích thước gần thành phẩm để giảm lượng vật liệu phải bóc.

Với các yêu cầu đặc thù của ngành hàng không, doanh nghiệp nên gửi đầy đủ: mác vật liệu + trạng thái + tiêu chuẩn + quy cách + số lượng + yêu cầu gia công để nhà cung cấp kiểm tra khả năng đáp ứng chính xác.

Kết luận

Nhôm làm cánh máy bay không chỉ có A7075. Một cánh máy bay bao gồm nhiều kết cấu khác nhau và mỗi vị trí lại chịu một dạng tải khác nhau. Vì vậy trong thực tế có thể gặp A2024, A7075, A7050, A7475, A7010, A6061 và nhiều hợp kim khác tùy thiết kế. Vì vậy câu hỏi quan trọng không phải chỉ là: “Cánh máy bay dùng nhôm gì?” mà là: “Bộ phận nào của cánh đang cần vật liệu và bộ phận đó phải chịu loại tải nào?” Đó mới là cơ sở để lựa chọn đúng mác nhôm.

Câu hỏi thường gặp

Cánh máy bay thường làm bằng nhôm gì?

Các hợp kim series 2xxx và 7xxx thường xuất hiện nhiều trong kết cấu cánh. Một số mác có thể gặp gồm A2024, A7075, A7050, A7475 và A7010. Tuy nhiên mác cụ thể phụ thuộc vào từng bộ phận và thiết kế máy bay.

Nhôm 7075 có được dùng làm cánh máy bay không?

Có. A7075 và các hợp kim 7xxx khác được sử dụng nhiều trong những kết cấu hàng không cần cường độ cao. Trong cấu tạo cánh, nhóm này thường xuất hiện ở da cánh trên, nẹp và các kết cấu chịu tải lớn.

Nhôm 2024 được dùng ở đâu trên cánh máy bay?

A2024 có thể được sử dụng tại da cánh dưới, nẹp dưới và một số cấu kiện khác nhờ khả năng chịu mỏi phù hợp với môi trường tải lặp lại.

Vì sao da cánh trên và da cánh dưới dùng nhôm khác nhau?

Do trạng thái tải khác nhau. Khi cánh uốn lên trong điều kiện bay thông thường, da cánh trên thường chịu nén trong khi da dưới chịu kéo. Do đó tiêu chí lựa chọn vật liệu của hai vùng không giống nhau.

Toàn bộ cánh máy bay có làm bằng nhôm không?

Không. Máy bay hiện đại có thể kết hợp hợp kim nhôm với composite, titan và một số vật liệu khác tùy vị trí và thiết kế.

A7075 có tốt hơn A2024 không?

Không thể kết luận theo cách đó. A7075 có lợi thế về cường độ, trong khi A2024 có những ưu điểm quan trọng về khả năng chịu tải lặp và độ dai ở các ứng dụng phù hợp. Hai mác có vai trò khác nhau trong kết cấu hàng không.
