Đồng Làm Thanh Dẫn Điện Thiết Bị Bán Dẫn: Tiêu Chí Chọn Mác Vật Liệu Và Quy Cách Gia Công

Thanh dẫn điện giữ vai trò gì trong thiết bị bán dẫn?

Thanh dẫn điện đảm nhiệm chức năng truyền tải dòng điện giữa các bộ phận trong hệ thống thiết bị. Do đó, vật liệu cần duy trì khả năng dẫn điện ổn định, đồng thời đáp ứng được hình dạng, kích thước và độ chính xác của chi tiết sau gia công.

Bên cạnh khả năng truyền điện, đồng còn có độ dẫn nhiệt cao nên có thể đáp ứng đồng thời yêu cầu truyền nhiệt ở một số kết cấu. Với thiết bị bán dẫn, yếu tố này cần được xem xét cùng thiết kế tổng thể thay vì đánh giá vật liệu chỉ dựa trên một đặc tính riêng lẻ.

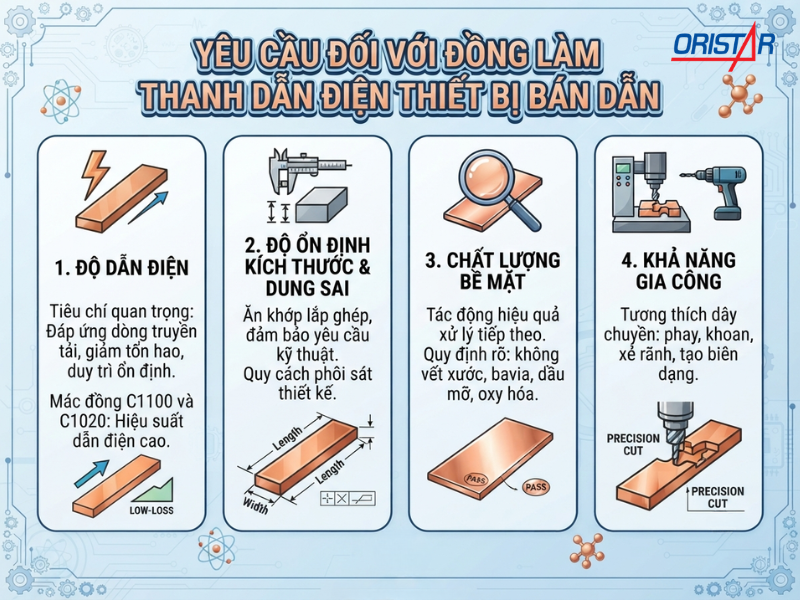

Yêu cầu đối với đồng làm thanh dẫn điện thiết bị bán dẫn

Lựa chọn vật liệu cho thanh dẫn điện cần bắt đầu từ yêu cầu thực tế của chi tiết. Cùng sử dụng đồng nhưng mỗi thiết kế có thể yêu cầu khác nhau về độ dẫn điện, cơ tính, khả năng gia công, kích thước và chất lượng bề mặt.

Độ dẫn điện

Tiêu chí quan trọng khi chọn phôi đồng làm thanh dẫn điện nằm ở khả năng đáp ứng dòng truyền tải. Khả năng dẫn điện cao hỗ trợ giảm tổn hao năng lượng và duy trì sự ổn định cho hệ thống.

Hai mác đồng C1100 và C1020 đạt hiệu suất truyền dẫn điện cao. Dòng đồng C1220 cũng sở hữu độ dẫn điện tốt, tuy nhiên cần kiểm tra tiêu chuẩn sản xuất, trạng thái vật liệu và điều kiện vận hành thực tế trước khi chốt phương án.

Độ ổn định kích thước và dung sai

Thanh dẫn điện đòi hỏi sự ăn khớp khi lắp ghép vào cụm thiết bị. Do đó, việc chốt các thông số chiều dày, chiều rộng, chiều dài, độ thẳng cùng dung sai cho phép ngay từ bước chọn phôi giúp đảm bảo yêu cầu kỹ thuật.

Xác định quy cách phôi sát với thiết kế hỗ trợ các công đoạn phay, khoan hay uốn gấp diễn ra thuận lợi, giảm lượng vật liệu dư thừa và hạn chế nguy cơ biến dạng sau gia công.

Chất lượng bề mặt

Trạng thái bề mặt phôi tác động đến hiệu quả của các bước xử lý tiếp theo. Đối với linh kiện ngành bán dẫn, bản vẽ và quy trình sản xuất cần quy định rõ tiêu chí bề mặt phôi về vết xước, bavia, dầu mỡ hay mức độ oxy hóa.

Khả năng gia công

Quy trình chế tạo thanh dẫn điện bao gồm các công đoạn như phay mặt tiếp xúc, khoan lỗ bắt bu-lông, xẻ rãnh hay tạo biên dạng lắp ghép.

Bên cạnh chỉ tiêu độ dẫn điện, việc đánh giá khả năng cắt gọt của từng mác đồng đóng vai trò quan trọng để đảm bảo sự tương thích với dây chuyền sản xuất.

Các mác đồng phù hợp cho thanh dẫn điện thiết bị bán dẫn

Trong danh mục vật liệu bán dẫn tại Oristar, các mác đồng C1020, C1100, C1220, C1720 và C3604 đáp ứng những tiêu chí thiết kế khác nhau. Riêng với ứng dụng thanh dẫn điện, kỹ sư cần phân loại chính xác nhóm hợp kim ưu tiên hiệu suất truyền tải điện năng với nhóm phục vụ yêu cầu cơ tính hoặc gia công định hình.

C1100 – lựa chọn nổi bật cho thanh dẫn điện

C1100 được quan tâm nhiều khi thiết kế ưu tiên khả năng dẫn điện. Đây là mác đồng ETP với hàm lượng Cu cao, thường xuất hiện trong các ứng dụng cần truyền tải điện và truyền nhiệt.

Với thanh dẫn điện thiết bị bán dẫn, C1100 phù hợp để cân nhắc khi yêu cầu chính tập trung vào khả năng dẫn điện, kết hợp với quy cách phôi và trạng thái vật liệu phù hợp với phương án gia công.

C1020 – phù hợp khi yêu cầu cao về độ tinh khiết

C1020 thuộc nhóm đồng không oxy, có độ tinh khiết cao và hàm lượng oxy rất thấp. Đặc tính này giúp C1020 được quan tâm trong những ứng dụng mà yêu cầu về thành phần vật liệu hoặc điều kiện môi trường làm việc khắt khe hơn.

Khi sử dụng C1020 cho thanh dẫn điện, cần xem xét đồng thời yêu cầu về độ dẫn điện, môi trường vận hành và quy trình gia công để xác định trạng thái vật liệu phù hợp.

C1220 – phương án có thể cân nhắc

C1220 cũng thuộc nhóm đồng khử oxy và được sử dụng trong các ứng dụng cần khả năng dẫn điện kết hợp với yêu cầu gia công hoặc tạo hình nhất định.

Tuy nhiên, việc lựa chọn C1220 cho thanh dẫn điện cần dựa trên tiêu chuẩn vật liệu, trạng thái và yêu cầu cụ thể của chi tiết. Không nên mặc định C1220 thay thế trực tiếp cho C1100 hoặc C1020 nếu bản vẽ đã chỉ định rõ mác vật liệu.

C1720 – ưu tiên khi chi tiết cần thêm cơ tính

C1720 thuộc nhóm đồng beryllium, nổi bật hơn về độ cứng, độ bền và khả năng chống mài mòn so với đồng nguyên chất. Vì vậy, mác này phù hợp hơn với những chi tiết cần cân bằng giữa khả năng dẫn điện và yêu cầu cơ học.

Nếu mục tiêu chính chỉ là làm thanh dẫn điện với yêu cầu dẫn điện cao, C1720 không nên được mặc định thay thế C1100 hoặc C1020. C1720 chỉ nên được xem xét khi thiết kế có thêm yêu cầu về cơ tính, độ bền hoặc khả năng chống mài mòn.

C3604 – phù hợp hơn với chi tiết cần gia công cắt gọt

C3604 nổi bật về khả năng gia công cơ khí, đặc biệt với các chi tiết cần tiện hoặc gia công cắt gọt chính xác. Vì vậy, mác này có thể xuất hiện trong các chi tiết cơ khí của thiết bị bán dẫn nhưng không nên xếp ngang hàng với C1100 và C1020 khi mục tiêu chính là truyền dẫn điện.

Trong bài toán thanh dẫn điện, C3604 chỉ nên được cân nhắc khi thiết kế có yêu cầu đặc thù về hình dạng và gia công, đồng thời các chỉ tiêu dẫn điện vẫn đáp ứng được yêu cầu của hệ thống.

So sánh C1100, C1020, C1220, C1720 và C3604

Năm mác đồng đều có thể xuất hiện trong nhóm vật liệu phục vụ ngành bán dẫn, nhưng định hướng sử dụng khác nhau. Bảng dưới đây giúp phân biệt nhanh trước khi đi sâu vào yêu cầu của từng bản vẽ.

Xét riêng trên tiêu chí chế tạo thanh dẫn điện thiết bị bán dẫn, C1100 và C1020 luôn là hai phương án ưu tiên hàng đầu nhờ khả năng tối ưu hóa dòng truyền tải. Mác C1220 đóng vai trò mở rộng giải pháp cho các ứng dụng cần hàn hoặc xử lý nhiệt. Trong khi đó, C1720 và C3604 hướng đến nhóm chi tiết cơ khí chịu lực, chịu mài mòn cao hoặc cần tiện phay phức tạp, thay vì đảm nhận vai trò truyền dẫn dòng điện chính.

Thanh dẫn điện bán dẫn nên dùng dạng đồng nào?

Hình thái vật liệu cần được xác định theo kết cấu của thanh dẫn điện và phương án gia công. Không phải mọi thiết kế đều cần cùng một dạng phôi.

Đồng thanh chữ nhật

Đồng thanh chữ nhật phù hợp khi thiết kế cần tiết diện cố định và chiều dài theo kích thước cụ thể. Đây cũng là dạng phôi thuận tiện cho các công đoạn cắt, phay, khoan hoặc tạo lỗ theo bản vẽ.

Đồng tấm

Đồng tấm phù hợp với các chi tiết có chiều rộng lớn hoặc cần cắt thành nhiều dạng hình học khác nhau. Tùy chiều dày và yêu cầu gia công, tấm có thể được cắt phôi trước khi tiếp tục phay hoặc gia công chính xác.

Đồng cuộn

Đồng cuộn phù hợp hơn với các chi tiết có dạng dải hoặc quy trình cần cấp liệu liên tục. Khi lựa chọn dạng cuộn, cần xác định rõ chiều rộng, chiều dày, trạng thái vật liệu và phương án xẻ cuộn.

Gia công đồng làm thanh dẫn điện thiết bị bán dẫn cần lưu ý gì?

Vật liệu được lựa chọn đúng mác nhưng quy cách phôi hoặc dung sai không phù hợp vẫn có thể làm tăng lượng gia công và ảnh hưởng đến tiến độ sản xuất. Vì vậy, yêu cầu vật liệu nên được xác định đồng thời với yêu cầu gia công.

• Cắt phôi: Kích thước phôi cần có đủ lượng dư cho công đoạn gia công tiếp theo nhưng không nên dư quá lớn, tránh tăng hao hụt vật liệu.
• Phay và khoan: Với thanh dẫn điện có mặt lắp ghép, rãnh hoặc lỗ định vị, độ chính xác của các vị trí gia công cần được kiểm soát theo bản vẽ. Độ phẳng và chất lượng bề mặt của phôi cũng cần được xem xét nếu chi tiết yêu cầu gia công nhiều mặt.
• Uốn và tạo hình: Một số thiết kế có thể yêu cầu uốn hoặc tạo hình từ dạng tấm, dải. Khi đó, mác đồng và trạng thái vật liệu cần phù hợp với phương pháp tạo hình, tránh chỉ lựa chọn dựa trên độ dẫn điện.

Những thông số cần chốt khi đặt đồng làm thanh dẫn điện

Để lựa chọn đúng vật liệu ngay từ đầu, yêu cầu đặt hàng nên thể hiện đầy đủ các thông tin liên quan đến cả vật liệu và chi tiết sau gia công.

Nếu bản vẽ đã chỉ định mác và trạng thái vật liệu, nên giữ đúng yêu cầu đó hoặc xác nhận phương án thay thế trước khi đặt hàng. Với những dự án chưa chốt vật liệu, việc trao đổi dựa trên chức năng của chi tiết sẽ giúp thu hẹp lựa chọn hiệu quả hơn.

Oristar cung cấp đồng cho thanh dẫn điện thiết bị bán dẫn

Oristar cung cấp các nhóm đồng phục vụ ngành bán dẫn, trong đó danh mục hiện có C1020, C1100, C1220, C1720 và C3604. Tùy mác và hình thái sản phẩm, vật liệu có thể được lựa chọn cho các nhóm chi tiết truyền điện, tản nhiệt hoặc cơ khí kỹ thuật trong thiết bị bán dẫn.

Đối với nhu cầu làm thanh dẫn điện, việc chọn mác đồng nên bắt đầu từ yêu cầu kỹ thuật của chi tiết thay vì chỉ dựa trên tên vật liệu. Oristar có thể hỗ trợ xác định vật liệu theo mác, trạng thái, kích thước và yêu cầu gia công cụ thể.

Các thông tin nên gửi khi yêu cầu tư vấn:

• Mác đồng mong muốn hoặc yêu cầu kỹ thuật của chi tiết.
• Kích thước thanh/tấm/cuộn.
• Trạng thái vật liệu.
• Số lượng hoặc khối lượng cần đặt.
• Bản vẽ nếu có.
• Yêu cầu cắt, xẻ hoặc phay sau khi cung cấp vật liệu.
• Tìm đúng vật liệu cho thanh dẫn điện thiết bị bán dẫn

Khi lựa chọn đồng làm thanh dẫn điện thiết bị bán dẫn, C1100 và C1020 phù hợp để ưu tiên xem xét trong các yêu cầu chú trọng khả năng dẫn điện. C1220 có thể mở rộng lựa chọn trong nhóm đồng khử oxy, còn C1720 và C3604 nên được cân nhắc theo yêu cầu riêng về cơ tính hoặc gia công.

Gửi mác đồng, quy cách, trạng thái, số lượng và bản vẽ để xác định phương án vật liệu phù hợp với từng thiết kế.
