Nhôm Cho Càng Đáp Máy Bay: A7050, A7075 Được Dùng Ở Bộ Phận Nào?

Càng đáp máy bay có thực sự sử dụng nhôm không?

Khi nói đến vật liệu cho càng đáp, cần tránh cách hiểu rằng toàn bộ hệ càng được chế tạo từ một mác kim loại duy nhất. Trên thực tế, đây là một hệ đa vật liệu, trong đó từng bộ phận được lựa chọn theo mức tải, kích thước, hình học và yêu cầu tuổi thọ riêng.

Các vị trí chịu tải cực lớn thường ưu tiên:

• thép cường độ cao
• titan
• hoặc các vật liệu có độ bền và độ dai rất cao.

Trong khi đó, hợp kim nhôm cường độ cao có thể được sử dụng ở một số:

• giá đỡ
• chi tiết liên kết
• thanh khóa
• bộ phận phụ trợ;
• chi tiết rèn chịu tải;
• kết cấu cần giảm trọng lượng.

Tài liệu NASA về ứng dụng hợp kim nhôm trên máy bay vận tải cũng xếp các chi tiết càng đáp vào nhóm sử dụng plate, phôi rèn chính xác và phôi rèn kích thước lớn, với yêu cầu về cường độ, độ cứng, khả năng chịu mỏi và chống nứt do ăn mòn ứng suất.

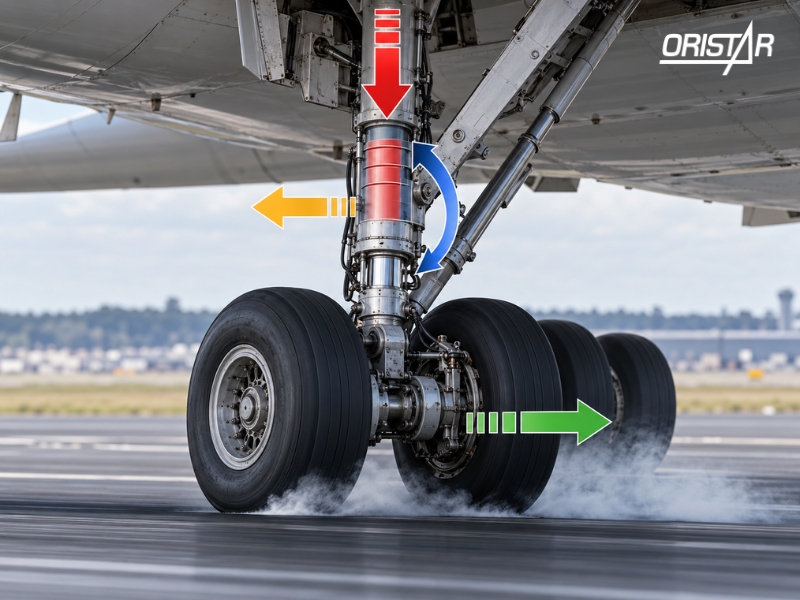

Càng đáp máy bay phải chịu những dạng tải nào?

Vật liệu cho càng đáp phải làm việc trong điều kiện khác đáng kể so với nhôm dùng cho vỏ thân hay các chi tiết nội thất. Mỗi lần tiếp đất đều tạo ra tải lớn trong khoảng thời gian ngắn, sau đó hệ càng tiếp tục chịu tải khi máy bay lăn, quay đầu và phanh.

Những dạng tải chính có thể gồm:

• tải nén khi tiếp đất;
• tải uốn;
• tải cắt;
• tải ngang;
• tải khi phanh;
• tải khi máy bay quay hướng trên mặt đất;
• rung động;
• tải lặp qua nhiều chu kỳ khai thác.

Điều này dẫn đến một yêu cầu quan trọng: vật liệu không chỉ cần đạt giới hạn bền cao mà còn phải duy trì khả năng làm việc sau rất nhiều chu kỳ tải.

Đây chính là lý do nhóm hợp kim A7050, A7075 và các hợp kim 7xxx khác tiếp tục được nghiên cứu và sử dụng cho những chi tiết chịu tải phù hợp.

Vì sao A7050 đáng chú ý với các chi tiết càng đáp?

A7050 thuộc nhóm hợp kim nhôm – kẽm – magiê – đồng cường độ cao. So với những thế hệ 7xxx trước, A7050 được phát triển theo hướng cải thiện độ dai, khả năng chống nứt do ăn mòn ứng suất và đặc tính ở tiết diện tương đối lớn. Đây là những yêu cầu rất phù hợp với chi tiết rèn trong hệ càng đáp.

Khả năng làm việc ở tiết diện dày

Khi một chi tiết càng đáp có kích thước lớn, việc duy trì cơ tính từ bề mặt vào sâu bên trong vật liệu trở nên quan trọng.

A7050 được chú ý nhờ:

• cường độ cao;
• độ dai tốt;
• khả năng chống nứt do ăn mòn ứng suất;
• khả năng sử dụng ở kết cấu dày;
• phù hợp với phôi rèn hàng không.

Một nghiên cứu gần đây về A7050-T7452 cũng xác định hợp kim 7xxx này nằm trong nhóm vật liệu phục vụ các kết cấu chịu tải của ngành hàng không. Nghiên cứu tập trung trực tiếp vào phôi A7050-T7452 dạng rèn và tuổi thọ mỏi dưới ảnh hưởng của xử lý bề mặt, vết xước và hố ăn mòn.

A7050 không chỉ mạnh mà còn phải đủ dai

Với chi tiết càng đáp, việc tăng cường độ tới mức cao nhất không phải mục tiêu duy nhất.

Vật liệu còn phải hạn chế nguy cơ:

• vết nứt khởi đầu;
• nứt phát triển nhanh;
• suy giảm độ bền do ăn mòn;
• giảm tuổi thọ do khuyết tật bề mặt.

Vì vậy, A7050 thường được đánh giá trên tổng thể: cường độ + độ dai + chịu mỏi + chống nứt do ăn mòn ứng suất thay vì một thông số cơ tính riêng lẻ.

A7050-T7452 có gì khác A7050-T7451?

Đây là một điểm rất quan trọng khi đọc bản vẽ và yêu cầu mua vật liệu. T7451 và T7452 đều thuộc nhóm trạng thái quá già hóa của A7050 nhưng thường gắn với hai dạng sản phẩm và phương pháp khử ứng suất khác nhau.

Nghiên cứu về A7050 cho thấy:

• T7451 thường gặp ở vật liệu dạng tấm, trong đó ứng suất dư được giảm bằng kéo;
• T7452 thường gặp ở phôi rèn, trong đó quá trình khử ứng suất được thực hiện bằng biến dạng nén.

Điều này có nghĩa:

A7050-T7451 dạng tấm không nên được xem là vật liệu thay thế trực tiếp cho A7050-T7452 dạng rèn chỉ vì cùng là A7050.

Hai vật liệu có thể khác nhau về:

• dạng sản phẩm;
• hướng thớ;
• ứng suất dư;
• quy trình sản xuất;
• tiêu chuẩn;
• yêu cầu cơ tính.

Đối với những chi tiết càng đáp mà bản vẽ quy định phôi rèn A7050-T7452, việc chuyển sang tấm A7050-T7451 phải có phê duyệt kỹ thuật phù hợp.

A7075 có dùng cho càng đáp máy bay không?

A7075 là một trong những hợp kim nhôm cường độ cao có lịch sử ứng dụng lâu dài trong ngành hàng không. Điểm nổi bật của mác này là tỷ lệ độ bền trên trọng lượng rất cao và khả năng gia công tốt.

NASA từng ghi nhận chính tỷ lệ độ bền trên trọng lượng cao khiến 7075 trở thành vật liệu đáng chú ý cho càng đáp phản lực và các ứng dụng chịu tải tương tự.

Tài liệu này cũng mô tả A7075 ở dạng phôi rèn với:

• rèn khuôn hở;
• rèn khuôn kín;
• tạo hình bằng áp lực;
• kiểm tra hướng thớ;
• kiểm tra cơ tính;
• kiểm tra kích thước;
• kiểm tra siêu âm.

Điều đó cho thấy với càng đáp, câu chuyện của A7075 không chỉ là “nhôm rất cứng”, mà còn liên quan chặt đến phương pháp sản xuất phôi.

Tại Oristar, A7075 hiện là một trong những dòng hợp kim kỹ thuật chúng tôi cung cấp cho các ứng dụng yêu cầu độ bền và khả năng chịu tải cao.

A7050 và A7075 khác nhau thế nào khi xét cho càng đáp?

Không thể kết luận một mác luôn tốt hơn mác còn lại. A7075 có lợi thế lớn về cường độ và lịch sử ứng dụng lâu dài, trong khi A7050 được phát triển theo hướng cải thiện độ dai, chống nứt do ăn mòn ứng suất và khả năng làm việc với kết cấu dày.

Có thể so sánh ở mức định hướng như sau:

Bảng trên chỉ dùng để hiểu sự khác biệt về hướng lựa chọn vật liệu.

Trong thực tế, quyết định cuối cùng phải dựa vào:

• bản vẽ;
• tiêu chuẩn kỹ thuật;
• dạng sản phẩm;
• trạng thái nhiệt luyện;
• cơ tính;
• kích thước;
• yêu cầu của chương trình máy bay.

Từ A7075-T7352 sang A7050-T7452 cho thấy điều gì?

Một ví dụ thực tế rất đáng chú ý là tài liệu kỹ thuật về chi tiết liên kết thanh giằng của càng đáp chính. Tài liệu này ghi nhận một phiên bản trước sử dụng A7075-T7352, trong khi các phiên bản sau chuyển sang A7050-T7452.

Điều này không có nghĩa: “A7050 luôn tốt hơn A7075.”

Ý nghĩa quan trọng hơn là: Ngay trong cùng một nhóm chi tiết, mác và trạng thái nhiệt luyện có thể thay đổi khi yêu cầu về tải, tuổi thọ, khả năng chịu hư hỏng hoặc chống ăn mòn ứng suất thay đổi.

Đây cũng là lý do chúng tôi không khuyến nghị lựa chọn nhôm cho càng đáp chỉ bằng một bảng so sánh cường độ. Cần xem đầy đủ: mác + trạng thái + dạng phôi + tiêu chuẩn + yêu cầu thiết kế.

Vì sao chi tiết càng đáp thường sử dụng phôi rèn?

Đây là một trong những khác biệt lớn nhất giữa vật liệu cho càng đáp và nhiều chi tiết khác trên máy bay. Ray ghế có thể phù hợp với nhôm đùn định hình, vỏ thân sử dụng tấm mỏng, nhưng nhiều chi tiết càng đáp lại cần phôi rèn.

Nguyên nhân nằm ở mức tải và hình dạng kết cấu.

Tạo hướng thớ theo hình dạng chi tiết

Trong quá trình rèn, dòng thớ của kim loại có thể được định hướng theo hình dạng của chi tiết.

Điều này đặc biệt hữu ích với những bộ phận:

• có gờ chịu tải;
• có tai liên kết;
• có lỗ chốt;
• có thay đổi tiết diện;
• chịu tải theo nhiều hướng.

NASA mô tả rõ hướng thớ là một yếu tố cần xem xét khi đánh giá cơ tính của phôi rèn A7075.

Phù hợp với chi tiết kích thước lớn

Phôi rèn có thể được sử dụng để tạo ra những chi tiết tương đối lớn trước khi đưa vào gia công tinh. Quy trình điển hình có thể gồm: phôi nguyên liệu → rèn tạo hình → xử lý nhiệt → khử ứng suất → gia công → kiểm tra → xử lý bề mặt

Nhờ đó, lượng vật liệu phải bóc bằng gia công cơ khí có thể giảm và cấu trúc vật liệu được kiểm soát phù hợp hơn với yêu cầu thiết kế.

Vì sao tải mỏi đặc biệt quan trọng với càng đáp?

Càng đáp phải chịu tải lặp trong suốt vòng đời máy bay. Mỗi lần tiếp đất, lăn bánh, quay đầu hoặc phanh đều góp thêm một chu kỳ tải vào hệ kết cấu.

Do đó, những khuyết tật rất nhỏ cũng có thể ảnh hưởng đến tuổi thọ.

Các vị trí cần đặc biệt kiểm soát gồm:

• lỗ liên kết;
• góc chuyển tiếp;
• bán kính nhỏ;
• bề mặt sau gia công;
• vùng bị xước;
• hố ăn mòn;
• vùng chịu ứng suất tập trung.

Nghiên cứu năm 2026 trên A7050-T7452 dạng rèn cho thấy cả vết xước và hố ăn mòn đều làm giảm đáng kể khả năng chịu mỏi, do thúc đẩy quá trình hình thành và phát triển nhiều điểm nứt.

Điều này cho thấy chất lượng bề mặt của phôi và chi tiết sau gia công có vai trò rất lớn.

Một chi tiết đúng mác nhưng có:

• vết xước sâu;
• hố ăn mòn;
• sai xử lý bề mặt;

vẫn có thể không đáp ứng được yêu cầu tuổi thọ.

Xử lý bề mặt có phải càng dày càng tốt không?

Không. Lớp xử lý bề mặt thường được dùng để nâng cao khả năng chống ăn mòn, nhưng bản thân quá trình xử lý cũng có thể ảnh hưởng đến khả năng chịu mỏi.

Nghiên cứu trên A7050-T7452 dạng rèn đã so sánh nhiều phương pháp xử lý anot khác nhau và cho thấy mức ảnh hưởng tới tuổi thọ mỏi không giống nhau. Một số lớp xử lý dày hơn có thể tạo nhiều vị trí khởi đầu vết nứt hơn nếu không phù hợp với yêu cầu thiết kế. Vì vậy: Không nên tự chọn phương pháp xử lý bề mặt chỉ dựa trên mục tiêu chống ăn mòn.

Cần tuân theo:

• bản vẽ;
• quy trình được phê duyệt;
• tiêu chuẩn của vật liệu;
• yêu cầu của nhà sản xuất máy bay.

Oristar cung ứng vật liệu cho chi tiết càng đáp theo tiêu chuẩn kỹ thuật

Với các dự án hàng không, tại Oristar chúng tôi kiểm tra yêu cầu vật liệu theo đầy đủ mác hợp kim, trạng thái nhiệt luyện, dạng sản phẩm, kích thước, tiêu chuẩn kỹ thuật và hồ sơ truy xuất. Việc xác định đúng tên mác mới chỉ là bước đầu.

Hiện tại, A7075 là một trong những dòng hợp kim cường độ cao chúng tôi đang cung cấp cho các ứng dụng kết cấu và chi tiết chịu tải hàng không.

Với những yêu cầu chuyên dụng như:

• A7050-T7452 dạng rèn;
• A7075-T7352 dạng rèn;
• A7150;
• hoặc các mác hàng không khác;

chúng tôi nhận kiểm tra khả năng đặt hàng theo:

• tiêu chuẩn;
• trạng thái nhiệt luyện;
• dạng phôi;
• kích thước;
• số lượng;
• yêu cầu chứng từ.

Kiểm soát theo hệ thống AS9100

Oristar đã áp dụng hệ thống quản lý chất lượng ngành hàng không, vũ trụ và quốc phòng AS9100. AS9100 là tiêu chuẩn dành cho hệ thống quản lý chất lượng của doanh nghiệp, không phải chứng nhận riêng cho A7050 hay A7075.

Hệ thống này hỗ trợ kiểm soát:

• yêu cầu khách hàng;
• hồ sơ kỹ thuật;
• nguồn gốc vật liệu;
• truy xuất;
• kiểm soát chất lượng;
• quản lý thay đổi.

Chứng từ vật liệu

Tùy dự án, khách hàng có thể yêu cầu:

• chứng nhận xuất xứ;
• chứng nhận chất lượng;
• chứng chỉ nhà máy;
• kết quả cơ tính;
• thành phần hóa học;
• thông tin số lô;
• hồ sơ kiểm tra.

Đối với chi tiết hàng không chịu tải cao, khả năng truy xuất theo lô là đặc biệt quan trọng.

Khi gửi yêu cầu, khách hàng nên cung cấp đầy đủ: mác + trạng thái + dạng phôi + tiêu chuẩn + kích thước + số lượng + yêu cầu kiểm tra + chứng từ để chúng tôi kiểm tra chính xác phương án cung ứng.

Kết luận

Nhôm cho càng đáp máy bay là một bài toán lựa chọn vật liệu theo từng chi tiết, không phải toàn bộ hệ càng đều sử dụng hợp kim nhôm. Những bộ phận chịu tải cực lớn có thể cần thép hoặc titan, trong khi một số fitting, giá đỡ và chi tiết kết cấu có thể sử dụng hợp kim 7xxx cường độ cao. Liên hệ ngay để được tư vấn trực tiếp.

Oristar - Cung cấp kim loại hàng đầu khu vực Châu Á

• Hotline: 098 875 06 86
• Email: info@oristar.vn
• Zalo OA
• Website E-commerce
• Official Website

Khuyến cáo (Disclaimer): Mọi thông số kỹ thuật và cơ lý tính trong bài viết chỉ mang tính chất tham khảo và có thể thay đổi tùy thuộc vào quy cách, trạng thái vật liệu và nhà sản xuất. Thông số này không thay thế cho các tiêu chuẩn sản xuất chính thức (JIS, ASTM...). Quý khách vui lòng liên hệ Oristar để nhận tư vấn chi tiết và chính xác nhất cho nhu cầu của mình.
