Nhôm Làm Ray Ghế Máy Bay: Vì Sao A7075 Được Sử Dụng Phổ Biến?

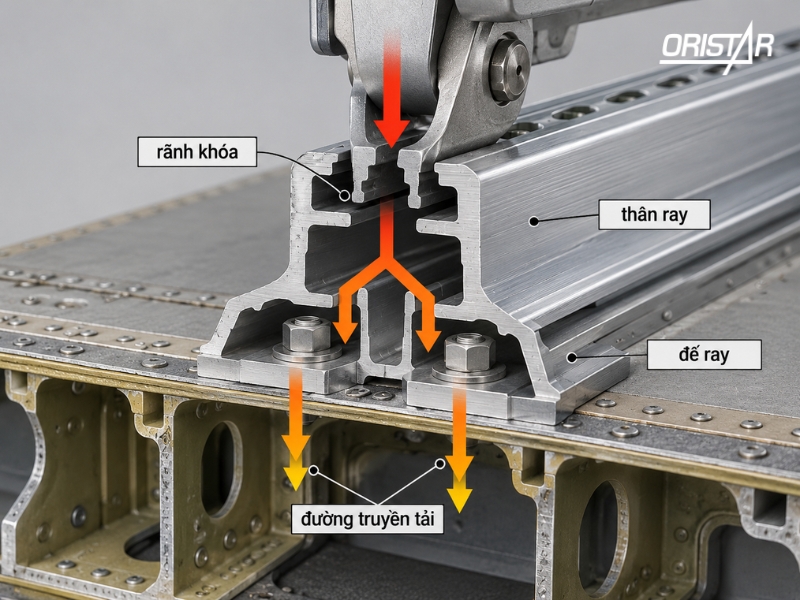

Ray ghế máy bay là gì và chịu tải như thế nào?

Ray ghế là hệ thanh chạy dọc theo sàn khoang hành khách, tạo vị trí để cố định chân ghế và các cơ cấu liên kết. Kết cấu này giúp nhà sản xuất bố trí ghế theo khoảng cách thiết kế, đồng thời truyền tải từ ghế xuống hệ khung sàn phía dưới. Có thể hình dung đường truyền tải cơ bản như sau: ghế → bộ phận khóa ghế → ray ghế → dầm sàn → kết cấu thân máy bay.

Do đó, ray ghế không đơn thuần là thanh dẫn hướng. Trong quá trình sử dụng, nó phải chịu:

• trọng lượng của ghế
• trọng lượng hành khách
• tải thay đổi khi máy bay rung hoặc cơ động
• tải phát sinh khi cất cánh và hạ cánh
• tải tập trung tại các vị trí khóa ghế
• tải bất thường trong các tình huống khẩn cấp.

Tài liệu kỹ thuật của NASA từng ghi nhận trực tiếp ray ghế trong kết cấu sàn sử dụng nhôm 7075-T6 dạng đùn định hình, cho thấy đây là một ứng dụng kết cấu thực tế của hợp kim A7075. Vì vậy, ray ghế phải có đủ độ bền để truyền tải nhưng đồng thời không được làm tăng quá nhiều trọng lượng của toàn bộ khoang hành khách.

Vì sao ray ghế thường được sản xuất từ nhôm đùn định hình?

Hình dạng của ray ghế rất phù hợp với phương pháp đùn định hình. Chi tiết thường có chiều dài lớn nhưng tiết diện gần như giữ nguyên trên toàn bộ thanh, bao gồm phần rãnh khóa, thân ray và phần đáy liên kết với sàn.

Nếu gia công toàn bộ ray từ một khối nhôm lớn, lượng vật liệu phải bóc bỏ sẽ nhiều và chi phí gia công tăng đáng kể.

Đùn định hình giúp tạo ra thanh có tiết diện gần với hình dạng cuối cùng ngay từ đầu.

Những lợi ích chính gồm:

• tạo được thanh có chiều dài lớn;
• duy trì tiết diện tương đối đồng đều;
• giảm lượng vật liệu phải gia công;
• giảm lượng phoi;
• thuận lợi cho sản xuất số lượng lớn;
• dễ tạo các rãnh và phần thân chạy liên tục theo chiều dài.

Sau công đoạn đùn, ray có thể tiếp tục được:

• cắt theo chiều dài;
• gia công các vị trí khóa;
• khoan lỗ;
• hoàn thiện bề mặt;
• xử lý chống ăn mòn.

Do đó, khi lựa chọn nhôm làm ray ghế máy bay, không chỉ cần xác định đúng mác mà còn phải xác định đúng dạng vật liệu đùn định hình.

Vì sao A7075 phù hợp làm ray ghế máy bay?

A7075 thuộc nhóm hợp kim nhôm – kẽm – magiê – đồng có cường độ rất cao. Đây là một trong những mác nhôm quan trọng trong các kết cấu hàng không yêu cầu vừa nhẹ vừa chịu tải lớn.

Tài liệu NASA về kết cấu sàn máy bay ghi nhận ray ghế sử dụng 7075-T6 dạng đùn định hình, với giới hạn bền kéo khoảng 572/503 MPa và giới hạn chảy khoảng 469/393 MPa trong cấu hình được nghiên cứu.

Điều này cho thấy A7075 không chỉ được dùng cho các chi tiết lớn như khung hay kết cấu chịu lực mà còn phù hợp với những thanh định hình chịu tải tập trung như ray ghế.

Tỷ lệ độ bền trên trọng lượng cao

Đây là lợi thế quan trọng nhất.

Trên một máy bay thương mại có thể có nhiều hàng ghế và hệ ray kéo dài trên phần lớn khoang hành khách. Nếu ray quá nặng, tổng khối lượng cộng dồn sẽ đáng kể.

A7075 cho phép tạo ra kết cấu:

• khối lượng thấp;
• tiết diện tương đối gọn;
• nhưng vẫn duy trì khả năng chịu tải cao.

Điều này phù hợp với nguyên tắc tối ưu trọng lượng trong hàng không.

Độ bền cơ học cao

Các vị trí khóa ghế tạo ra tải tập trung trên ray.

Vật liệu cần đủ khả năng chống:

• biến dạng;
• kéo;
• nén;
• uốn;
• tải tập trung quanh các vị trí liên kết.

A7075 có cơ tính cao hơn đáng kể so với nhiều hợp kim nhôm thông dụng. Tại Oristar, A7075 hiện được chúng tôi cung cấp cho các ứng dụng yêu cầu độ bền cơ học và khả năng chịu tải cao.

Khả năng gia công tốt

Sau khi đùn thành hình, ray vẫn cần trải qua nhiều bước gia công.

A7075 có khả năng gia công cơ khí tốt, phù hợp để tạo:

• rãnh khóa;
• lỗ liên kết;
• mặt chuẩn;
• vị trí nối ray;
• các chi tiết yêu cầu dung sai chặt.

Tuy nhiên, việc gia công phải tuân theo bản vẽ và yêu cầu kỹ thuật của từng chương trình máy bay.

Trạng thái nhiệt luyện ảnh hưởng thế nào đến ray ghế?

Cùng là A7075 nhưng khác trạng thái nhiệt luyện có thể cho độ bền, khả năng chống ăn mòn ứng suất và độ ổn định khác nhau. Vì vậy, trong hàng không, tên mác không bao giờ nên được xem tách rời khỏi trạng thái nhiệt luyện. Tài liệu NASA từng ghi nhận trực tiếp 7075-T6 cho ray ghế dạng đùn.

Trong các sản phẩm A7075 nói chung, còn có thể gặp nhiều trạng thái khác tùy dạng sản phẩm và yêu cầu thiết kế.

Ví dụ:

Không nên hiểu rằng trạng thái nào có độ bền cao hơn thì mặc định phù hợp hơn với ray ghế. Nếu bản vẽ yêu cầu A7075-T6 thì không được tự đổi sang trạng thái khác chỉ vì nguồn hàng dễ mua hơn.

Trong chuỗi cung ứng hàng không, yêu cầu phải được đọc đầy đủ: mác vật liệu + trạng thái nhiệt luyện + dạng sản phẩm + tiêu chuẩn kỹ thuật.

Vì sao ăn mòn là vấn đề đặc biệt với ray ghế máy bay?

Ray ghế nằm sát khu vực sàn cabin nên môi trường làm việc có những đặc điểm rất khác so với nhiều kết cấu khác của máy bay. Nước, độ ẩm hoặc chất lỏng có thể tiếp cận khu vực ray trong suốt quá trình khai thác.

Nguồn tác động có thể đến từ:

• nước uống bị đổ;
• nước vệ sinh;
• chất tẩy rửa;
• độ ẩm;
• hơi nước ngưng tụ;
• chất lỏng lọt xuống khe sàn.

Với A7075, khả năng chống ăn mòn không phải ưu điểm mạnh nhất so với một số nhóm nhôm khác. Vì vậy, ray cần có biện pháp bảo vệ bề mặt phù hợp.

FAA từng ban hành yêu cầu kiểm tra đối với một số máy bay A350 sau khi phát hiện một số khu vực ray ghế không được áp dụng lớp bảo vệ chống ăn mòn phù hợp. Yêu cầu bao gồm kiểm tra tình trạng bảo vệ và phát hiện ăn mòn trên ray. Điều này cho thấy: Bảo vệ chống ăn mòn trên ray ghế là yêu cầu liên quan tới độ bền kết cấu, không đơn thuần là vấn đề thẩm mỹ.

Vì sao ray ghế thường cần xử lý anot hoặc phủ bảo vệ?

A7075 có cường độ cao nhưng khả năng chống ăn mòn tự nhiên không tốt bằng một số hợp kim nhôm nhóm 5xxx hoặc 6xxx. Trong môi trường cabin, bề mặt ray vì vậy cần được bảo vệ phù hợp theo tiêu chuẩn thiết kế.

Một phương pháp thường được áp dụng với nhôm là xử lý anot.

Lớp xử lý này có thể hỗ trợ:

• tăng khả năng chống ăn mòn;
• tăng độ cứng bề mặt;
• giảm ảnh hưởng của trầy xước nhẹ;
• bảo vệ những vùng thường xuyên tiếp xúc với cơ cấu khóa.

Ngoài ra còn có thể kết hợp:

• lớp phủ bảo vệ;
• sơn lót;
• lớp phủ theo tiêu chuẩn của nhà sản xuất.

Tuy nhiên, không nên tự lựa chọn loại xử lý bề mặt.

Độ dày lớp xử lý, vùng cần che chắn, phương pháp hoàn thiện và yêu cầu kiểm tra đều phải theo tiêu chuẩn kỹ thuật của từng chi tiết.

Tải lặp ảnh hưởng thế nào đến ray ghế?

Ray ghế phải chịu nhiều chu kỳ tải trong suốt thời gian khai thác. Ghế được sử dụng qua hàng nghìn chuyến bay, đồng thời liên tục chịu rung động, tải của hành khách và những thay đổi lực trong cất cánh, hạ cánh.

Do đó, ngoài độ bền tĩnh, khả năng chịu tải lặp cũng rất quan trọng.

Các vị trí cần đặc biệt chú ý gồm:

• lỗ liên kết;
• vị trí nối hai đoạn ray;
• vị trí khóa ghế;
• vùng thay đổi tiết diện;
• bulông liên kết ray với kết cấu sàn.

FAA từng ghi nhận trường hợp đầu bulông của hệ ray ghế bị đứt do mỏi trên một số máy bay Boeing 737. Yêu cầu khắc phục bao gồm thay bulông và kiểm tra lặp lại các vị trí liên quan để phát hiện nứt.

Theo FAA, nếu hư hỏng không được phát hiện và xử lý, ray có thể mất khả năng truyền tải của ghế trong những điều kiện tải nghiêm trọng.

Điều đó cho thấy ray ghế cần được đánh giá như một phần của hệ kết cấu chịu tải chứ không phải một phụ kiện nội thất đơn thuần.

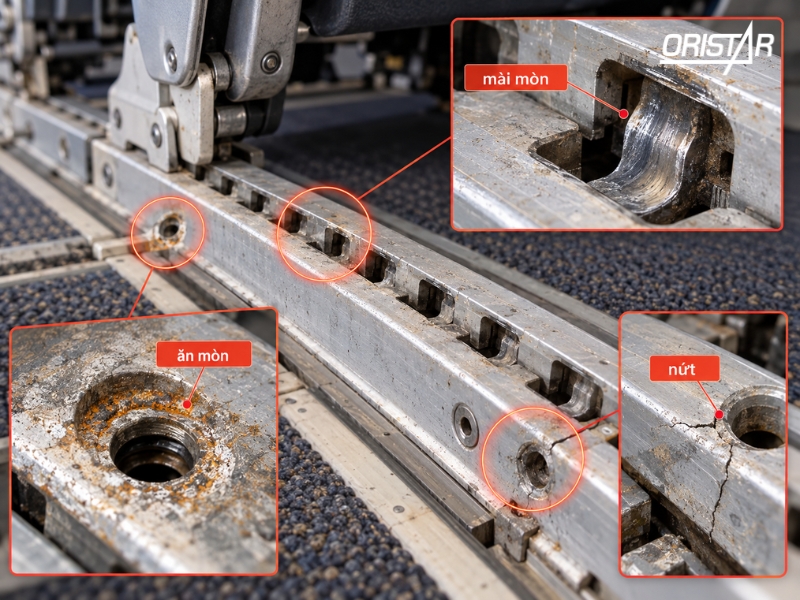

Vì sao vùng khóa ghế cần được kiểm soát chặt?

Các vị trí khóa trên ray thường được bố trí liên tục để cho phép thay đổi khoảng cách giữa các hàng ghế. Chính đặc điểm này tạo ra nhiều vùng thay đổi hình học trên thanh.

Mỗi rãnh hoặc lỗ đều có thể làm thay đổi phân bố ứng suất. Khi chân ghế khóa vào ray, tải được truyền qua một diện tích tương đối nhỏ. Nếu vật liệu, hình dạng hoặc bề mặt không đạt yêu cầu, có thể xuất hiện:

• biến dạng cục bộ;
• mài mòn;
• rơ cơ cấu;
• nứt tại mép rãnh;
• hư hỏng tại vị trí liên kết.

Do đó, quá trình sản xuất ray cần kiểm soát đồng thời:

• kích thước rãnh;
• khoảng cách giữa các vị trí khóa;
• bán kính góc;
• chất lượng bề mặt;
• lớp bảo vệ;
• dung sai hình học.

Đây cũng là lý do một thanh nhôm định hình có hình dạng tương tự chưa thể được xem là tương đương với ray ghế hàng không.

Có thể dùng A6061 thay A7075 làm ray ghế không?

A6061 là hợp kim nhôm rất phổ biến nhờ khả năng đùn định hình tốt, dễ gia công và chống ăn mòn tốt. Tuy nhiên, cơ tính của A6061 thấp hơn đáng kể so với A7075.

Do đó, không thể chỉ vì A6061 dễ tìm hoặc có giá thấp hơn mà tự thay cho A7075.

Có thể nhìn tổng quát:

Nếu bản vẽ chỉ định A7075 thì việc thay sang A6061 phải có phê duyệt thiết kế tương ứng.

Ngược lại, nếu một thiết kế sử dụng A6061 thì cũng không cần tự động đổi lên A7075 chỉ vì A7075 có độ bền cao hơn. Trong hàng không, vật liệu phù hợp là vật liệu đúng với thiết kế, không phải vật liệu có con số cơ tính lớn nhất.

Khi đặt nhôm làm ray ghế máy bay cần kiểm tra những thông tin gì?

Ray ghế là một sản phẩm định hình theo thiết kế riêng, vì vậy yêu cầu đặt hàng cần chi tiết hơn nhiều so với việc chỉ ghi “nhôm A7075”. Để kiểm tra nguồn cung chính xác, chúng tôi khuyến nghị khách hàng chuẩn bị đầy đủ thông tin kỹ thuật ngay từ đầu.

Mác vật liệu

Ví dụ:

• A7075;
• hoặc mác khác theo bản vẽ.

Trạng thái nhiệt luyện

Ví dụ:

• T6;
• hoặc trạng thái được quy định trong tiêu chuẩn kỹ thuật.

Bản vẽ tiết diện

Cần thể hiện:

• chiều rộng;
• chiều cao;
• chiều dày thành;
• hình dạng rãnh;
• kích thước vùng khóa;
• bán kính góc;
• dung sai.

Chiều dài

Ray có thể được yêu cầu theo:

• chiều dài nguyên thanh;
• chiều dài cắt;
• chiều dài theo từng vị trí trên máy bay.

Xử lý bề mặt

Cần ghi rõ:

• xử lý anot;
• lớp phủ;
• sơn lót;
• hoặc phương pháp khác theo bản vẽ.

Tiêu chuẩn kỹ thuật

Đây là thông tin đặc biệt quan trọng với vật liệu hàng không.

Không nên chỉ gửi tên mác nếu bản vẽ đã quy định một tiêu chuẩn cụ thể.

Chứng từ và truy xuất

Tùy dự án, hồ sơ có thể bao gồm:

• chứng nhận xuất xứ;
• chứng nhận chất lượng;
• chứng chỉ của nhà máy sản xuất;
• thành phần hóa học;
• cơ tính;
• số lô;
• thông tin phục vụ truy xuất nguồn gốc.

Oristar nhận cung ứng nhôm cho ray ghế máy bay theo bản vẽ và tiêu chuẩn kỹ thuật

Tại Oristar, chúng tôi không xác định vật liệu hàng không chỉ dựa trên tên mác. Mỗi yêu cầu cần được đối chiếu đồng thời theo mác hợp kim, trạng thái nhiệt luyện, dạng sản phẩm, kích thước, tiêu chuẩn kỹ thuật và chứng từ đi kèm.

A7075 hiện là một trong những dòng nhôm kỹ thuật chúng tôi đang cung cấp cho các ứng dụng yêu cầu độ bền và khả năng chịu tải cao. Danh mục A7075 hiện có nhiều trạng thái nhiệt luyện và được định hướng cho kết cấu hàng không cũng như các chi tiết cơ khí chịu tải.

Ngoài dạng tấm, Oristar cũng cung cấp các dạng thanh hợp kim và hỗ trợ kiểm tra vật liệu theo yêu cầu bản vẽ.

Với ray ghế có tiết diện định hình riêng, chúng tôi nhận kiểm tra khả năng đặt hàng theo:

• mác vật liệu;
• trạng thái nhiệt luyện;
• bản vẽ tiết diện;
• tiêu chuẩn kỹ thuật;
• chiều dài;
• số lượng;
• dung sai;
• yêu cầu xử lý bề mặt;
• yêu cầu chứng từ.

Hệ thống quản lý chất lượng AS9100

Oristar đã đạt chứng nhận AS9100 dành cho hệ thống quản lý chất lượng trong ngành hàng không, vũ trụ và quốc phòng.

AS9100 là tiêu chuẩn áp dụng cho hệ thống quản lý chất lượng của doanh nghiệp, không phải chứng nhận riêng cho A7075 hay một thanh ray cụ thể.

Việc áp dụng hệ thống này hỗ trợ chúng tôi kiểm soát:

• yêu cầu khách hàng;
• hồ sơ vật liệu;
• nguồn gốc;
• truy xuất;
• chất lượng;
• quá trình cung ứng.

Chứng từ vật liệu

Tùy yêu cầu của dự án, khách hàng có thể đề nghị:

• chứng nhận xuất xứ;
• chứng nhận chất lượng;
• chứng chỉ nhà máy;
• số lô vật liệu;
• tài liệu thành phần hóa học và cơ tính.

Đối với hàng không, khả năng truy xuất vật liệu cần được duy trì xuyên suốt từ lúc nhập vật liệu cho tới khi đưa vào sản xuất.

Vì vậy, khi gửi yêu cầu ray ghế, chúng tôi khuyến nghị khách hàng cung cấp đầy đủ: mác + trạng thái nhiệt luyện + bản vẽ tiết diện + chiều dài + tiêu chuẩn kỹ thuật + xử lý bề mặt + số lượng + yêu cầu chứng từ. Thông tin càng đầy đủ, việc kiểm tra khả năng cung ứng càng chính xác.

Kết luận

Nhôm làm ray ghế máy bay phải giải quyết đồng thời nhiều yêu cầu: trọng lượng thấp, cường độ cao, khả năng chịu tải lặp, độ ổn định tại các vị trí khóa và khả năng làm việc lâu dài trong môi trường cabin. A7075 là một trong những hợp kim đáng chú ý cho ứng dụng này. Tài liệu NASA đã ghi nhận trực tiếp 7075-T6 dạng đùn định hình trong kết cấu ray ghế, cho thấy khả năng ứng dụng thực tế của vật liệu trong hệ sàn máy bay.

Câu hỏi thường gặp

Những câu hỏi dưới đây tập trung vào các vấn đề thường gặp khi lựa chọn nhôm cho ray ghế máy bay, từ mác vật liệu đến trạng thái nhiệt luyện và xử lý bề mặt.

Ray ghế máy bay thường làm bằng nhôm gì?

A7075 là một trong những mác có ứng dụng thực tế cho ray ghế. Tài liệu NASA từng ghi nhận ray ghế sử dụng 7075-T6 dạng nhôm đùn định hình.

Vì sao A7075 phù hợp làm ray ghế?

A7075 có tỷ lệ độ bền trên trọng lượng cao, phù hợp với những chi tiết cần giảm khối lượng nhưng vẫn phải chịu tải tập trung lớn.

Vì sao ray ghế thường dùng nhôm đùn định hình?

Ray có chiều dài lớn và tiết diện gần như không đổi. Phương pháp đùn giúp tạo hình gần với sản phẩm cuối, giảm lượng vật liệu phải gia công và thuận lợi cho sản xuất thanh dài.

Vì sao ray ghế cần chống ăn mòn?

Ray nằm gần sàn cabin, có thể tiếp xúc với độ ẩm, chất lỏng hoặc hóa chất vệ sinh. FAA từng yêu cầu kiểm tra tình trạng bảo vệ chống ăn mòn trên ray ghế của một số máy bay.

Có thể thay A7075 bằng A6061 không?

Không nên tự thay. A6061 có độ bền thấp hơn A7075 và chỉ được sử dụng khi bản vẽ hoặc thiết kế cho phép.

Ray ghế có cần xử lý anot không?

Tùy yêu cầu thiết kế. Xử lý anot có thể hỗ trợ chống ăn mòn và tăng độ cứng bề mặt, nhưng loại lớp xử lý và chiều dày phải tuân theo tiêu chuẩn kỹ thuật của chi tiết.

Khi đặt nhôm làm ray ghế cần gửi thông tin gì?

Khách hàng nên gửi mác vật liệu, trạng thái nhiệt luyện, bản vẽ tiết diện, chiều dài, dung sai, yêu cầu xử lý bề mặt, số lượng, tiêu chuẩn kỹ thuật và yêu cầu chứng từ.
