Vai trò của đồng trong tấm tản nhiệt bán dẫn
Tấm tản nhiệt là bộ phận nằm trong hệ thống quản lý nhiệt, có nhiệm vụ tiếp nhận nhiệt từ khu vực phát sinh nhiệt và truyền nhiệt sang môi trường hoặc bộ phận tản nhiệt tiếp theo. Hiệu quả truyền nhiệt phụ thuộc vào thiết kế tổng thể, diện tích tiếp xúc, kết cấu chi tiết và vật liệu sử dụng. Trong thiết bị bán dẫn, đồng có thể được sử dụng cho các chi tiết truyền nhiệt, bộ phận tản nhiệt của chip, mô-đun điện công suất hoặc các chi tiết cần kết hợp khả năng dẫn nhiệt với gia công cơ khí chính xác.
Khả năng dẫn nhiệt cao hỗ trợ truyền nhiệt nhanh
Đồng có độ dẫn nhiệt cao, cho phép nhiệt truyền qua vật liệu nhanh và hiệu quả. Đây là đặc tính đặc biệt có giá trị đối với các bộ phận nằm trong đường truyền nhiệt của thiết bị.
C1100 có độ dẫn nhiệt khoảng 386–390 W/(m·K), thuộc nhóm vật liệu đồng có khả năng truyền nhiệt tốt. C1020 cũng có khả năng dẫn nhiệt cao, đồng thời có đặc điểm của đồng không oxy.
Tuy nhiên, độ dẫn nhiệt cao không đồng nghĩa một mác đồng sẽ phù hợp với mọi tấm tản nhiệt. Thiết kế thực tế còn phụ thuộc vào chiều dày, diện tích tiếp xúc, kết cấu chi tiết, điều kiện vận hành và phương án gia công.

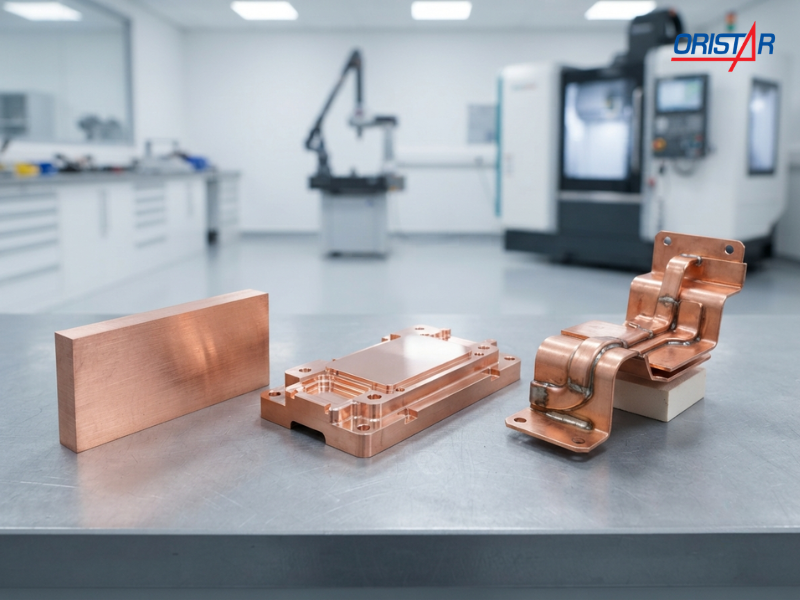

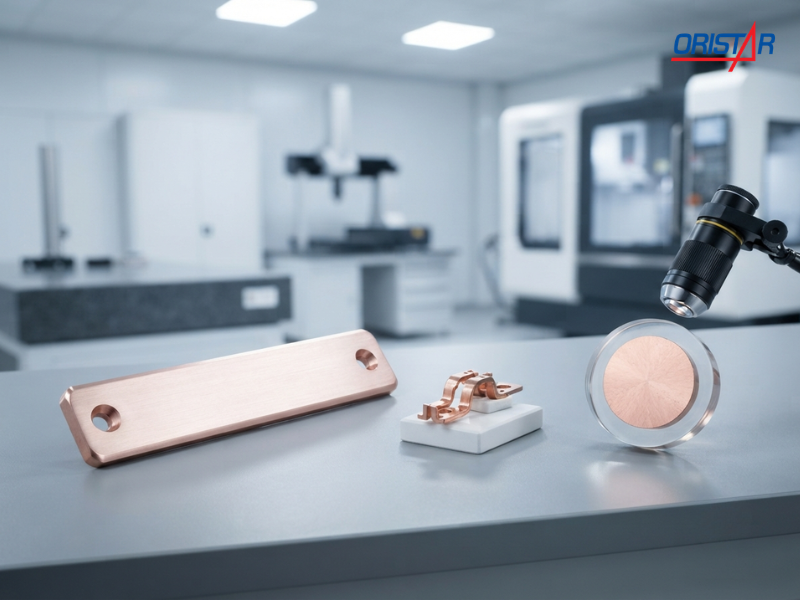

Có thể gia công thành nhiều dạng chi tiết
Tấm tản nhiệt bán dẫn thường không sử dụng phôi đồng ở trạng thái nguyên bản mà được gia công theo thiết kế cụ thể. Tùy kết cấu, phôi có thể cần cắt, phay, khoan hoặc tạo các bề mặt và vị trí lắp ghép có dung sai nhất định.
C1100 có độ dẻo tốt và thuận lợi cho các công đoạn cắt, uốn, tạo hình. C1020 cũng có khả năng gia công và tạo hình tốt nhờ độ tinh khiết cao. Việc lựa chọn trạng thái vật liệu cần được xác định cùng phương pháp gia công và yêu cầu cơ tính của chi tiết.

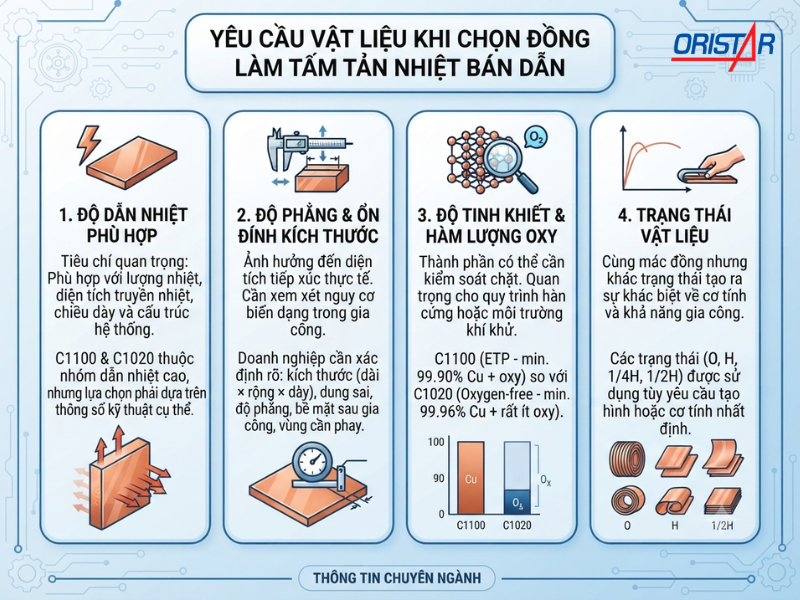

Yêu cầu vật liệu khi chọn đồng làm tấm tản nhiệt bán dẫn
Một tấm tản nhiệt dùng trong thiết bị bán dẫn thường phải đáp ứng đồng thời yêu cầu về truyền nhiệt, độ ổn định hình học và khả năng gia công. Vì vậy, việc chọn vật liệu nên bắt đầu từ điều kiện làm việc của chi tiết thay vì chỉ tìm loại đồng có độ dẫn nhiệt cao.
Độ dẫn nhiệt phù hợp với thiết kế tản nhiệt
Khả năng truyền nhiệt là tiêu chí quan trọng đầu tiên. Vật liệu cần có khả năng truyền nhiệt phù hợp với lượng nhiệt phát sinh, diện tích truyền nhiệt, chiều dày tấm và cấu trúc tổng thể của hệ thống.
C1100 và C1020 đều thuộc nhóm đồng có khả năng dẫn nhiệt cao. Vì vậy, hai mác này có thể được cân nhắc khi thiết kế yêu cầu truyền nhiệt hiệu quả. Tuy nhiên, lựa chọn cuối cùng vẫn cần dựa trên thông số kỹ thuật của cụm tản nhiệt thay vì mặc định rằng một mác đồng sẽ phù hợp cho mọi thiết bị.
Độ phẳng và ổn định kích thước
Với các tấm tản nhiệt được lắp ghép trực tiếp với linh kiện hoặc bề mặt truyền nhiệt, độ phẳng có thể ảnh hưởng đến diện tích tiếp xúc thực tế giữa các bề mặt.
Đặc biệt với chi tiết được gia công từ tấm đồng có kích thước lớn hoặc có nhiều vùng phay, cần xem xét nguy cơ biến dạng trong quá trình gia công. Vì vậy, ngoài mác vật liệu, doanh nghiệp nên xác định rõ:
- Kích thước dài × rộng × dày.
- Dung sai chiều dày và kích thước.
- Yêu cầu về độ phẳng.
- Yêu cầu về bề mặt sau gia công.
- Kích thước và vị trí các vùng cần gia công.
- Phương pháp gia công dự kiến.
Những thông tin này giúp bên cung ứng lựa chọn phôi sát hơn với yêu cầu sản xuất, đồng thời hạn chế phát sinh thêm công đoạn xử lý.
Độ tinh khiết và hàm lượng oxy
Trong thiết bị bán dẫn, thành phần vật liệu có thể cần được kiểm soát chặt hơn so với các ứng dụng tản nhiệt thông thường.
C1100 là đồng điện phân ETP, có hàm lượng Cu tối thiểu 99,90% và chứa một lượng oxy được kiểm soát. Trong khi đó, C1020 là đồng không oxy, với hàm lượng Cu theo JIS từ 99,96% và lượng oxy rất thấp.
Sự khác biệt này đặc biệt đáng lưu ý khi vật liệu được sử dụng trong quy trình có yêu cầu hạn chế oxy hoặc có công đoạn hàn cứng, xử lý nhiệt trong môi trường khí khử.
Trạng thái vật liệu
Cùng một mác đồng nhưng khác trạng thái vật liệu có thể tạo ra sự khác biệt về cơ tính và khả năng gia công.
Với đồng tấm, các trạng thái như O, H, 1/4H hoặc 1/2H có thể được sử dụng tùy theo yêu cầu. Trạng thái mềm có thể phù hợp với những thiết kế cần khả năng tạo hình, trong khi vật liệu ở trạng thái cứng hơn có thể được cân nhắc khi chi tiết cần cơ tính nhất định.
Vì vậy, yêu cầu mua hàng nên ghi rõ trạng thái vật liệu nếu bản vẽ hoặc tiêu chuẩn dự án đã quy định.
C1100 và C1020: mác nào phù hợp làm tấm tản nhiệt bán dẫn?
C1100 và C1020 đều có khả năng dẫn nhiệt cao, nhưng khác nhau về thành phần oxy và phạm vi sử dụng. Đây là điểm cần chú ý khi tấm tản nhiệt được đưa vào quy trình có yêu cầu đặc biệt.
Tiêu chí | C1100 | C1020 |
Nhóm vật liệu | Đồng điện phân ETP | Đồng không oxy |
Hàm lượng Cu | ≥ 99,90% | ≥ 99,96% (theo JIS) |
Độ dẫn điện | Rất cao | Rất cao |
Khả năng dẫn nhiệt | Rất tốt | Rất tốt |
Khả năng gia công | Tốt | Tốt |
Khả năng tạo hình | Tốt | Tốt |
Ứng dụng tản nhiệt | Phù hợp tùy thiết kế | Phù hợp tùy thiết kế |
Yêu cầu hạn chế oxy | Cần xem xét theo điều kiện sử dụng | Ứng dụng yêu cầu đồng không oxy, độ sạch hoặc điều kiện làm việc đặc thù |
Hàn cứng hoặc xử lý nhiệt trong khí khử | Cần kiểm tra kỹ nguy cơ giòn hydro | Phù hợp hơn nhờ đặc tính đồng không oxy |

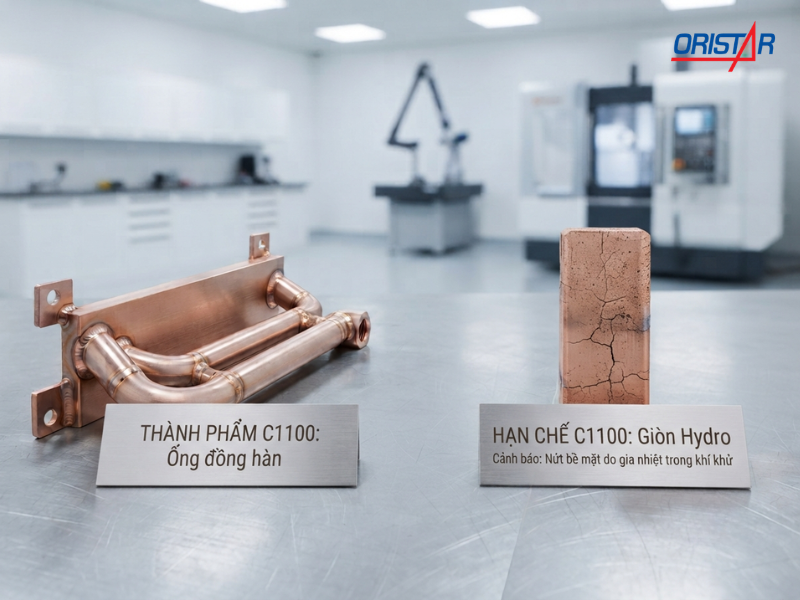

- Lưu ý: C1100 có chứa oxy nên có thể bị giòn hydro khi tiếp xúc với hydro ở nhiệt độ cao, chẳng hạn trong một số quá trình hàn cứng hoặc xử lý nhiệt trong khí khử. Khi đó, nguy cơ hình thành các khuyết tật bên trong vật liệu cần được xem xét. C1020 là đồng không oxy nên có lợi thế hơn trong những trường hợp này. Vì vậy, nếu tấm tản nhiệt có công đoạn hàn cứng hoặc làm việc trong quy trình có liên quan đến môi trường khử, C1020 có thể phù hợp hơn C1100. Điều này không có nghĩa mọi tấm tản nhiệt bán dẫn đều phải dùng C1020. Nếu thiết kế không có yêu cầu đặc biệt về oxy hoặc quy trình hàn, C1100 vẫn có thể đáp ứng tốt yêu cầu truyền nhiệt và gia công.
C1100 phù hợp với những trường hợp nào?
C1100 có khả năng dẫn nhiệt và dẫn điện cao, độ dẻo tốt và có thể đáp ứng nhiều nhu cầu gia công, tạo hình. Đây là mác đồng có thể cân nhắc cho tấm hoặc chi tiết truyền nhiệt khi thiết kế không đặt ra yêu cầu đặc biệt về đồng không oxy.
Với tấm tản nhiệt, C1100 có thể được cung cấp ở nhiều trạng thái vật liệu khác nhau. Việc lựa chọn O, H, 1/4H hay 1/2H cần dựa trên kết cấu chi tiết, yêu cầu cơ tính và phương pháp gia công.
Tuy nhiên, không nên chọn C1100 chỉ dựa trên thông số dẫn nhiệt. Nếu chi tiết có công đoạn hàn cứng, xử lý nhiệt trong khí khử hoặc yêu cầu kiểm soát oxy, cần đánh giá thêm nguy cơ giòn hydro trước khi chốt vật liệu.
Khi nào C1020 có lợi thế?
C1020 là đồng không oxy, có hàm lượng oxy rất thấp. Đây là điểm khác biệt quan trọng khi vật liệu làm việc trong môi trường hoặc quy trình cần kiểm soát oxy.
Đặc biệt, với các chi tiết có công đoạn hàn cứng hoặc xử lý nhiệt trong khí khử, C1020 có lợi thế hơn C1100 vì giảm nguy cơ giòn hydro liên quan đến oxy trong đồng.
Trong thiết bị bán dẫn, C1020 có thể được đưa vào phương án lựa chọn khi thiết kế yêu cầu đồng không oxy, độ sạch vật liệu hoặc điều kiện gia công đặc thù.
Tuy nhiên, nếu thiết kế không yêu cầu những đặc tính này, C1100 vẫn có thể là phương án phù hợp nhờ khả năng dẫn nhiệt, dẫn điện và gia công tốt.

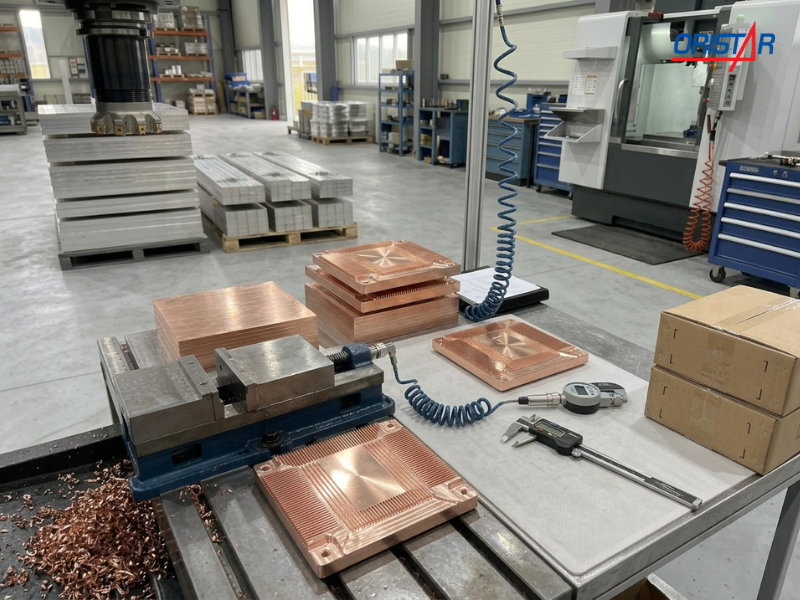

Chọn đồng tấm theo kích thước và yêu cầu gia công
Sau khi xác định mác đồng, quy cách phôi là bước tiếp theo cần quan tâm. Một tấm đồng có đúng mác nhưng kích thước phôi không phù hợp vẫn có thể làm tăng lượng gia công và hao hụt vật liệu.
Xác định chiều dày phôi theo chi tiết thành phẩm
Chiều dày phôi cần được xác định dựa trên chiều dày thành phẩm và lượng dư gia công cần thiết.
Nếu phôi quá mỏng, có thể không đủ lượng dư để đạt kích thước hoặc xử lý bề mặt theo yêu cầu. Ngược lại, phôi quá dày làm tăng khối lượng vật liệu cần loại bỏ, thời gian gia công và chi phí.
Với tấm tản nhiệt có yêu cầu độ phẳng cao, việc xác định lượng dư gia công cũng cần được tính toán phù hợp để hạn chế biến dạng sau khi phay.
Khổ tấm ảnh hưởng đến hiệu quả sử dụng vật liệu
Kích thước phôi nên được cân đối với kích thước thành phẩm và số lượng chi tiết cần sản xuất.
Nếu mua phôi có kích thước quá lớn so với chi tiết, phần vật liệu dư sau khi cắt có thể tăng. Ngược lại, phôi quá nhỏ có thể khiến phải ghép hoặc sử dụng nhiều tấm cho cùng một nhu cầu sản xuất.
Với đơn hàng số lượng lớn, việc tối ưu quy cách phôi ngay từ đầu có thể giúp kiểm soát hao hụt vật liệu tốt hơn.
Dung sai cần được xác định rõ
Không phải mọi ứng dụng đều yêu cầu cùng một mức dung sai. Tấm tản nhiệt có các bề mặt lắp ghép chính xác sẽ cần kiểm soát kích thước chặt chẽ hơn so với một chi tiết không có yêu cầu cao về hình học.
Do đó, yêu cầu mua hàng nên thể hiện rõ dung sai chiều dày, chiều dài, chiều rộng và các yêu cầu hình học nếu có. Khi bản vẽ quy định dung sai riêng, nên sử dụng chính thông số trên bản vẽ làm cơ sở đặt phôi.
Những lưu ý trước khi đặt gia công đồng làm tấm tản nhiệt bán dẫn
Đối với các dự án bán dẫn, việc gửi đúng thông tin kỹ thuật ngay từ đầu giúp nhà cung cấp xác định vật liệu và quy cách sát hơn với nhu cầu. Một yêu cầu chỉ ghi “đồng C1100 làm tấm tản nhiệt” thường chưa đủ để báo giá và chuẩn bị phôi chính xác. Doanh nghiệp nên cung cấp tối thiểu các thông tin sau:
Thông tin | Nội dung cần xác định |
Mác đồng | C1100, C1020 hoặc mác theo bản vẽ |
Tiêu chuẩn | JIS, ASTM, EN hoặc tiêu chuẩn dự án |
Trạng thái | O, H, 1/4H, 1/2H... tùy mác |
Kích thước | Dài × rộng × dày |
Dung sai | Dung sai kích thước và chiều dày |
Độ phẳng | Theo yêu cầu bản vẽ |
Bề mặt | Yêu cầu bề mặt phôi hoặc sau gia công |
Số lượng | Số tấm, khối lượng hoặc nhu cầu theo lô |
Gia công | Cắt phôi, phay hoặc yêu cầu gia công khác |
Điều kiện sử dụng | Nhiệt độ, môi trường và yêu cầu đặc biệt nếu có |
Quy trình hàn hoặc nhiệt luyện | Xác định nếu chi tiết có hàn cứng hoặc xử lý nhiệt trong khí khử |
Đặc biệt, nếu tấm đồng được đưa vào cụm thiết bị có yêu cầu cao về độ phẳng hoặc dung sai, bản vẽ kỹ thuật nên được gửi cùng yêu cầu mua hàng. Đây là cơ sở tốt hơn để xác định loại phôi và phương án gia công so với việc chỉ cung cấp tên mác vật liệu.
Gia công đồng làm tấm tản nhiệt bán dẫn cần lưu ý gì?
Lựa chọn đúng mác đồng mới chỉ là bước đầu. Đối với tấm tản nhiệt có kết cấu phức tạp hoặc yêu cầu chính xác cao, phương pháp gia công cũng ảnh hưởng trực tiếp đến chất lượng thành phẩm.
Cắt phôi đúng quy cách
Cắt phôi theo kích thước hợp lý giúp giảm lượng vật liệu phải loại bỏ trong các công đoạn tiếp theo. Với đơn hàng gia công theo bản vẽ, kích thước phôi nên được tính dựa trên cả kích thước thành phẩm và lượng dư cần thiết.

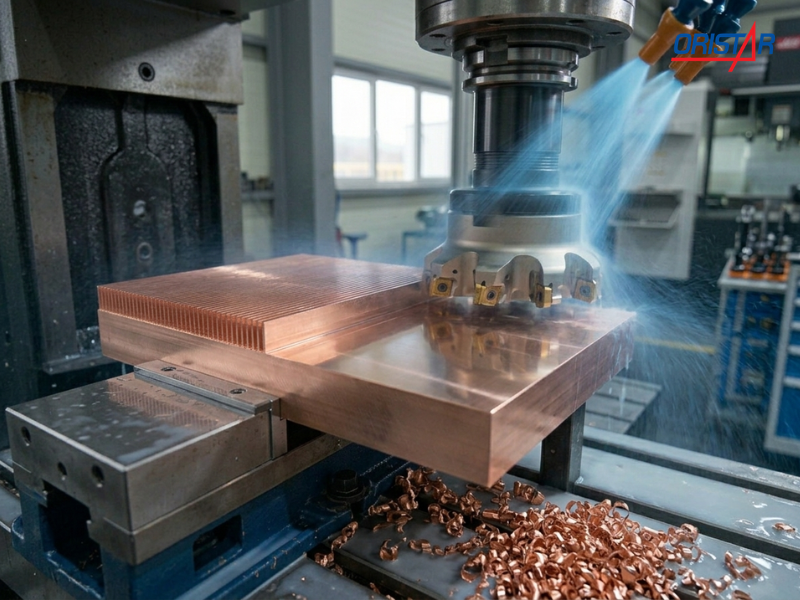

Phay bề mặt cần kiểm soát biến dạng
Tấm đồng có thể được phay để đạt độ phẳng, chiều dày hoặc độ nhẵn bề mặt theo yêu cầu.
Khi lượng vật liệu được loại bỏ nhiều ở một phía hoặc không đồng đều giữa các bề mặt, biến dạng sau gia công là vấn đề cần được xem xét. Điều này đặc biệt đáng chú ý với các tấm có kích thước lớn và yêu cầu độ phẳng cao.
Vì vậy, quy trình gia công nên được xác định cùng với yêu cầu về phôi ngay từ đầu thay vì chỉ xử lý vấn đề sau khi vật liệu đã được mua.
Kiểm tra sau gia công
Đối với tấm tản nhiệt bán dẫn, kiểm tra thành phẩm có thể tập trung vào kích thước, độ phẳng, chất lượng bề mặt và các vị trí lắp ghép theo bản vẽ.
Nếu chi tiết có yêu cầu đặc biệt, tiêu chí kiểm tra cần được thống nhất trước giữa bên mua và đơn vị cung ứng hoặc gia công. Điều này giúp tránh trường hợp phôi đáp ứng đúng mác nhưng thành phẩm không đạt yêu cầu hình học.
Oristar cung cấp đồng cho ứng dụng tản nhiệt và thiết bị bán dẫn
Oristar cung cấp các sản phẩm đồng phục vụ nhiều nhu cầu công nghiệp, trong đó có nhóm ứng dụng điện, điện tử và bán dẫn. C1100 và C1020 có thể được cân nhắc tùy theo yêu cầu về dẫn nhiệt, độ tinh khiết, hàm lượng oxy, môi trường làm việc và phương án gia công.
C1100 có thể đáp ứng các nhu cầu tản nhiệt cần khả năng dẫn nhiệt cao và không đặt ra yêu cầu đặc biệt về đồng không oxy. C1020 phù hợp hơn khi thiết kế yêu cầu kiểm soát oxy hoặc có công đoạn hàn cứng, xử lý nhiệt trong khí khử.
Khi cần quy cách cụ thể, doanh nghiệp nên cung cấp mác đồng, tiêu chuẩn, trạng thái vật liệu, kích thước, số lượng và bản vẽ nếu có. Với các chi tiết có yêu cầu đặc biệt về độ phẳng, dung sai hoặc quy trình nhiệt, những thông tin này giúp xác định loại phôi phù hợp hơn.
Oristar có kho tại Hưng Yên và TP.HCM, hỗ trợ cung ứng vật liệu cho khách hàng ở nhiều khu vực. Với đơn hàng từ 300 kg, chính sách miễn phí vận chuyển được áp dụng theo điều kiện cung ứng.
Nếu Quý khách hàng đang tìm đồng làm tấm tản nhiệt bán dẫn, hãy xác định trước mác vật liệu và yêu cầu kỹ thuật của chi tiết thay vì chỉ so sánh giá theo kilogram. C1100 và C1020 đều có khả năng dẫn nhiệt cao nhưng phù hợp với những điều kiện lựa chọn khác nhau.
Liên hệ Oristar để trao đổi mác đồng, quy cách phôi và yêu cầu kỹ thuật cho tấm tản nhiệt bán dẫn.
