Đồng C1100 là gì? Các thông số kỹ thuật quan trọng
Đồng C1100 là đồng điện phân tinh luyện ETP (Electrolytic Tough Pitch), có hàm lượng đồng tối thiểu 99,90%. Đây là một trong những mác đồng đỏ được sử dụng phổ biến trong các ứng dụng yêu cầu độ dẫn điện và dẫn nhiệt cao. C1100 có độ dẫn điện từ khoảng 100% IACS trở lên và được sử dụng trong nhiều ứng dụng công nghiệp, điện – điện tử.
Chỉ tiêu kỹ thuật | Giá trị / Đặc điểm | Ý nghĩa trong sản xuất |
Hàm lượng đồng (Cu) | ≥ 99.90% | Đảm bảo tính chất cơ lý đồng đều, hạn chế tạp chất gây gián đoạn dòng điện hoặc nhiệt |
Độ dẫn điện | ≥ 100% IACS | Truyền tải dòng điện công suất lớn, giảm tối đa hao phí điện năng |
Độ dẫn nhiệt | ~386 - 390 W/(m·K) | Tản nhiệt nhanh chóng cho các cụm thiết bị sinh nhiệt cao |
Trạng thái vật liệu | O (Mềm), 1/2H (Bán cứng), H (Cứng) | Dễ dàng chọn lựa theo phương pháp dập định hình hay phay CNC |
Vì sao đồng C1100 được ưa chuộng trong ngành bán dẫn?
Trong thiết bị bán dẫn, vật liệu đồng thường được lựa chọn cho những vị trí cần truyền dòng điện hoặc kiểm soát nhiệt. C1100 đáp ứng tốt hai yêu cầu này nhờ độ dẫn điện và dẫn nhiệt cao, đồng thời có tính dẻo thuận lợi cho quá trình dập, uốn và gia công.
Khả năng dẫn điện cao cho thanh dẫn và busbar
C1100 có độ dẫn điện cao, giúp giảm tổn hao điện trở khi sử dụng làm đường dẫn dòng điện. Đây là đặc tính quan trọng đối với các thanh dẫn, busbar và chi tiết phân phối nguồn trong thiết bị công nghiệp.
Với những hệ thống yêu cầu dòng điện lớn, việc sử dụng vật liệu có độ dẫn điện tốt giúp hạn chế phần năng lượng chuyển hóa thành nhiệt trong quá trình truyền tải. C1100 vì vậy phù hợp với các chi tiết dẫn điện trong thiết bị bán dẫn và hệ thống điện – điện tử phụ trợ.
Dẫn nhiệt hiệu quả cho các chi tiết tản nhiệt
Đồng C1100 có hệ số dẫn nhiệt khoảng 390 W/(m·K), cao hơn đáng kể so với nhôm và inox. Tùy mác nhôm, khả năng dẫn nhiệt thường vào khoảng 170–237 W/(m·K), trong khi inox có hệ số dẫn nhiệt thấp hơn nhiều.
Do đó, có thể xem khả năng dẫn nhiệt của đồng C1100 là gần gấp đôi nhôm và hơn 20 lần inox trong nhiều điều kiện so sánh. Đặc tính này giúp C1100 phù hợp với các chi tiết cần truyền nhiệt hoặc phân tán nhiệt trong thiết bị.
Dễ dập, uốn và gia công theo quy cách
C1100 có độ dẻo tốt, thuận lợi cho các công đoạn dập, uốn, cắt và gia công cơ khí. Khi được lựa chọn đúng trạng thái vật liệu, phôi C1100 có thể đáp ứng nhiều dạng chi tiết khác nhau mà không cần chuyển sang các mác đồng hợp kim có độ bền cao hơn.
Đối với sản xuất hàng loạt, việc lựa chọn đúng dạng phôi như tấm, cuộn hoặc thanh phẳng cũng giúp giảm thêm các công đoạn xử lý trước khi đưa vào dây chuyền.
Ứng dụng của đồng C1100 trong chuỗi sản xuất bán dẫn
Trong chuỗi sản xuất bán dẫn, C1100 phù hợp hơn với các ứng dụng dẫn điện, truyền nhiệt và kết nối trong thiết bị, đặc biệt ở nhóm Back-End và các hệ thống phụ trợ.
Ngược lại, không nên mặc định C1100 cho các chi tiết làm việc trong môi trường chân không nhiệt độ cao. Do C1100 là đồng ETP có chứa oxy, những ứng dụng này cần xem xét vật liệu đồng không oxy như C1020. Oristar cũng phân biệt C1020 là đồng không oxy và đề cập đến khả năng sử dụng của vật liệu này trong các ứng dụng yêu cầu hạn chế hiện tượng giòn hydro.
Thanh dẫn và busbar trong thiết bị
C1100 có thể được gia công thành thanh dẫn hoặc busbar để truyền tải và phân phối điện trong các hệ thống thiết bị.
Độ dẫn điện cao giúp vật liệu đáp ứng tốt yêu cầu truyền dòng, trong khi khả năng gia công và tạo hình cho phép sản xuất thanh dẫn theo nhiều kích thước khác nhau.
Thanh dẫn nguồn trong hệ thống kiểm thử ATE
Ở công đoạn Back-End, thiết bị ATE (Automated Test Equipment) sử dụng nhiều hệ thống cấp nguồn và kết nối điện phục vụ quá trình kiểm thử linh kiện.
C1100 có thể được sử dụng cho các thanh dẫn, chi tiết phân phối nguồn hoặc bộ phận kết nối cần khả năng dẫn điện cao. Tùy thiết kế thiết bị, quy cách phôi và trạng thái vật liệu sẽ được lựa chọn theo yêu cầu về dòng điện, kích thước và phương pháp gia công.
Chi tiết tản nhiệt trong thiết bị kiểm thử và đóng gói
Khả năng dẫn nhiệt cao giúp C1100 phù hợp với các chi tiết cần truyền nhiệt từ khu vực phát sinh nhiệt sang bộ phận tản nhiệt hoặc hệ thống làm mát.
Trong nhóm ứng dụng Back-End, vật liệu có thể được gia công thành các chi tiết tản nhiệt theo thiết kế của thiết bị, đặc biệt tại những vị trí đồng thời yêu cầu khả năng truyền nhiệt và dẫn điện.
Chi tiết dẫn điện trong thiết bị phụ trợ
Ngoài các ứng dụng chính kể trên, C1100 còn có thể được sử dụng cho nhiều chi tiết kết nối và dẫn điện trong hệ thống thiết bị điện – điện tử phục vụ sản xuất bán dẫn.
Việc lựa chọn C1100 hay một mác đồng khác cần dựa trên yêu cầu cụ thể về độ dẫn điện, cơ tính, môi trường làm việc và phương pháp gia công.
So sánh đồng C1100 với các mác đồng khác
Trong thiết kế thiết bị bán dẫn, việc chọn sai mác đồng không chỉ làm gia tăng chi phí phôi vật liệu mà còn có thể dẫn đến rủi ro dừng dây chuyền sản xuất. Mỗi mác đồng được tối ưu hóa cho những điều kiện vận hành rất riêng biệt như môi trường chân không nhiệt độ cao, khu vực truyền tải dòng điện lớn hay các vị trí cần độ đàn hồi cơ học liên tục. Việc đặt đồng C1100 lên bàn cân so sánh với các mác đồng phổ biến khác như C1020 hay C5210 sẽ giúp kỹ sư xác định đúng bài toán kỹ thuật và tối ưu ngân sách cho doanh nghiệp.
Tiêu chí | Đồng C1100 (ETP) | Đồng C1020 (OFC - Không chứa Oxy) | Đồng Phốt pho (C5210 / C5191) |
Đặc điểm nổi bật | Độ tinh khiết 99.90%, dẫn điện và nhiệt rất tốt | Độ tinh khiết ≥ 99.95%, không chứa Oxy | Chứa Sn và P, độ bền mỏi và độ đàn hồi rất cao |
Ưu điểm | Dẫn điện, dẫn nhiệt tốt; chi phí và khả năng gia công phù hợp nhiều ứng dụng | Phù hợp hơn với môi trường yêu cầu hạn chế oxy, nhiệt độ cao hoặc chân không | Đàn hồi tốt, chịu lực co giãn liên tục |
Nhược điểm | Hạn chế hơn C1020 khi hàn ở nhiệt độ >370ºC trong môi trường chứa Hydro | Chi phí phôi cao hơn C1100 | Độ dẫn điện thấp hơn (~11 - 15% IACS) |
Ứng dụng tiêu biểu | Busbar, thanh dẫn, chi tiết dẫn điện, một số chi tiết tản nhiệt | Thiết bị chân không, chi tiết yêu cầu đồng không oxy | Tiếp điểm lò xo, chân cắm socket, rơ-le điện |
Những thông số cần chốt rõ khi đặt mua đồng C1100
Để phôi đồng C1100 khi đưa vào xưởng đáp ứng hoàn hảo yêu cầu gia công và tiêu chuẩn vận hành của dây chuyền bán dẫn, doanh nghiệp cần thống nhất rõ ràng các thông số kỹ thuật ngay từ khâu đặt hàng. Việc chỉ ghi tên mác vật liệu chung chung rất dễ dẫn đến tình trạng sai lệch trạng thái độ cứng, gây nứt vỡ khi uốn dập hoặc bị dính phoi khi phay CNC. Dưới đây là 5 thông số kỹ thuật bắt buộc phải làm rõ với nhà cung cấp phôi:

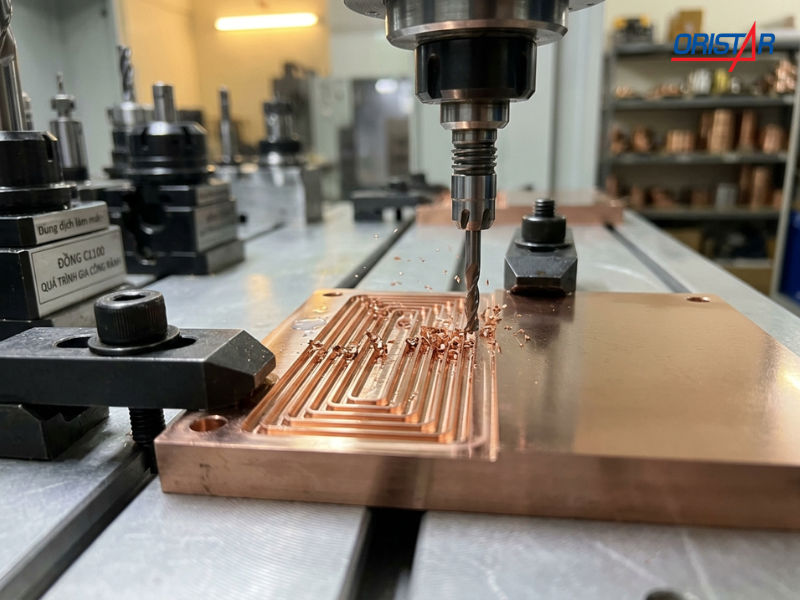

- Trạng thái nhiệt luyện (độ cứng): Chọn trạng thái O (mềm) cho các chi tiết cần dập sâu, uốn góc bán kính nhỏ; chọn trạng thái 1/2H hoặc H (cứng và bán cứng) cho công đoạn phay CNC để giữ bề mặt phẳng đẹp, không trầy xước hay dính dao.

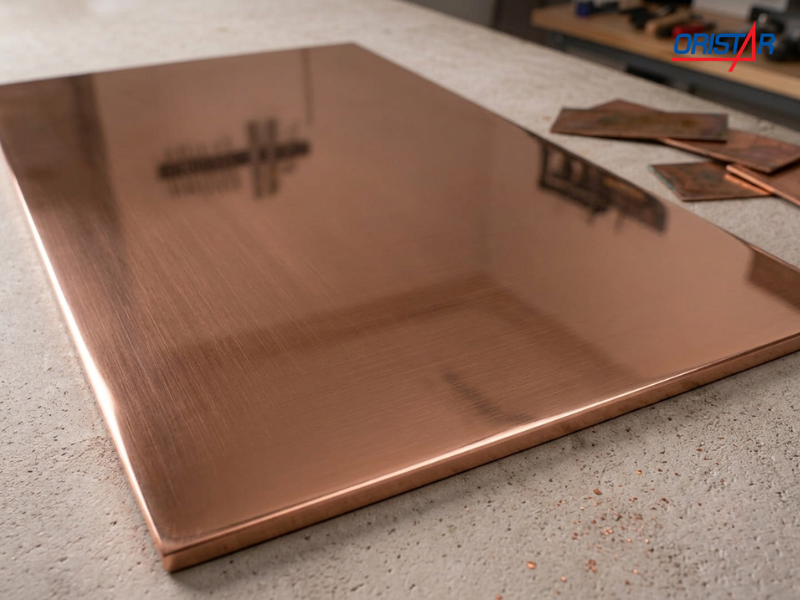

- Quy cách và dạng sản phẩm: Thống nhất chính xác dạng cuộn, tấm mỏng hay thanh phẳng (flat bar), kèm theo chiều dài, chiều rộng và độ dày tiêu chuẩn để chạy máy tự động.
- Dung sai độ dày và độ phẳng: Các chi tiết tản nhiệt bán dẫn yêu cầu độ phẳng bề mặt cực cao để áp sát tuyệt đối vào thiết bị, tránh tạo ra các khoảng hở không khí làm giảm hiệu suất tản nhiệt.
- Chất lượng bề mặt: Bề mặt phôi không được trầy xước sâu, không ố oxy hóa hay dính dầu mỡ công nghiệp nặng để đảm bảo độ bám dính cho các công đoạn mạ Niken hoặc mạ Vàng tiếp theo.
- Chứng nhận tiêu chuẩn đi kèm: Bắt buộc phải có đầy đủ chứng chỉ CO/CQ chứng minh nguồn gốc và chứng nhận RoHS/REACH về kiểm soát chất độc hại trong chuỗi cung ứng điện tử toàn cầu.
Oristar – Nhà cung cấp đồng C1100 uy tín cho ngành bán dẫn
Việc lựa chọn đúng nhà cung ứng phôi đồng C1100 đóng vai trò quyết định đến sự ổn định và tuổi thọ của toàn bộ hệ thống máy móc sản xuất bán dẫn. Với vị thế là đơn vị hàng đầu trong lĩnh vực phân phối kim loại màu và vật liệu kỹ thuật tại Việt Nam, Oristar tự hào mang đến giải pháp cung ứng đồng C1100 đạt chuẩn quốc tế, giúp doanh nghiệp tối ưu chi phí và đảm bảo tiến độ sản xuất. Những lợi thế vượt trội giúp Oristar trở thành đối tác tin cậy của các doanh nghiệp B2B:
- Nguồn gốc minh bạch: Phôi đồng C1100 được nhập khẩu chính ngạch từ các tập đoàn luyện kim uy tín tại Nhật Bản, Hàn Quốc và Châu Âu, có đầy đủ chứng chỉ CO/CQ và đạt tiêu chuẩn RoHS.

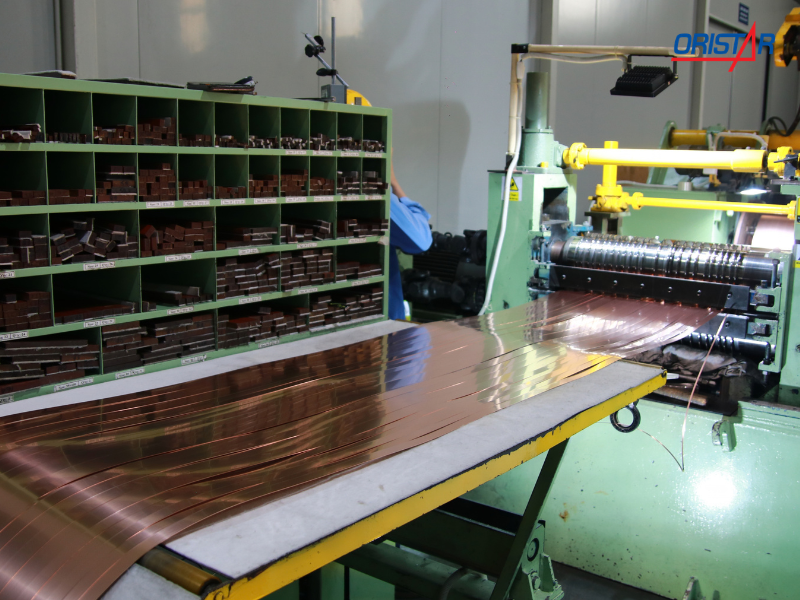

- Dịch vụ xẻ cuộn chính xác: Hệ thống máy xẻ cuộn mỏng hiện đại cho biên cắt phẳng mịn, sắc nét và hoàn toàn không bị bavia, sẵn sàng cho các dây chuyền dập tự động.
- Cắt phôi theo bản vẽ: Hỗ trợ cắt tấm và thanh phẳng theo đúng kích thước yêu cầu, giúp khách hàng tiết kiệm tối đa thời gian gia công và giảm thiểu lượng phôi thừa lãng phí.
- Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư Oristar luôn sẵn sàng rà soát bản vẽ để tư vấn chính xác mác đồng, trạng thái nhiệt luyện và dung sai phù hợp nhất với ngân sách dự án.
Bạn đang tìm kiếm nguồn phôi đồng C1100 đạt chuẩn kỹ thuật cho dự án bán dẫn hoặc gia công phụ trợ?
Liên hệ ngay với đội ngũ kỹ sư của Oristar để nhận tư vấn giải pháp vật liệu tối ưu, xem mẫu phôi và nhận báo giá cạnh tranh nhất theo đúng dung sai bản vẽ.
Oristar - Cung cấp kim loại hàng đầu khu vực Châu Á
Khuyến cáo (Disclaimer): Mọi thông số kỹ thuật và cơ lý tính trong bài viết chỉ mang tính chất tham khảo và có thể thay đổi tùy thuộc vào quy cách, trạng thái vật liệu và nhà sản xuất. Thông số này không thay thế cho các tiêu chuẩn sản xuất chính thức (JIS, ASTM...). Quý khách vui lòng liên hệ Oristar để nhận tư vấn chi tiết và chính xác nhất cho nhu cầu của mình.
