Đồng C1020 có đặc điểm gì?

C1020 thuộc nhóm đồng không chứa oxy với hàm lượng đồng cao và độ tinh khiết tốt. So với các loại đồng thông dụng, vật liệu này được lựa chọn khi yêu cầu về khả năng dẫn điện và dẫn nhiệt được đặt lên hàng đầu. Một số đặc điểm đáng chú ý của C1020:

  • Hàm lượng đồng cao, Cu > 99,95%.
  • Khả năng dẫn điện cao, khoảng 101% IACS trong điều kiện tham chiếu.
  • Dẫn nhiệt tốt, phù hợp với các chi tiết cần truyền và phân tán nhiệt.
  • Có nhiều trạng thái vật liệu để lựa chọn theo yêu cầu gia công và sử dụng.
  • Có thể cung cấp dưới dạng tấm, thanh tròn và thanh chữ nhật.

Nhờ những đặc tính trên, C1020 có phạm vi ứng dụng rộng trong các lĩnh vực điện, điện tử và thiết bị kỹ thuật. Với ngành bán dẫn, vật liệu này có thể được cân nhắc ở những vị trí mà khả năng dẫn điện, dẫn nhiệt và yêu cầu về vật liệu đồng có vai trò quan trọng.

Vì sao C1020 được sử dụng cho thiết bị bán dẫn?

Thiết bị sản xuất bán dẫn có thể phải vận hành trong môi trường chân không, nhiệt độ cao và điều kiện kiểm soát nghiêm ngặt. Trong những trường hợp này, lựa chọn vật liệu không chỉ dựa trên khả năng dẫn điện hoặc dẫn nhiệt mà còn phải xét đến thành phần vật liệu và khả năng ổn định trong môi trường làm việc.

Đồng không oxy cho môi trường chân không

Một số thiết bị trong quá trình sản xuất bán dẫn sử dụng buồng chân không để thực hiện các công đoạn xử lý vật liệu, lắng đọng hoặc xử lý bề mặt. Đối với những chi tiết làm việc trong môi trường này, hàm lượng oxy của vật liệu là yếu tố cần được xem xét. C1020 là đồng không oxy, do đó phù hợp hơn C1100 cho những vị trí mà yêu cầu hạn chế oxy và độ ổn định trong môi trường chân không được đặt lên cao.

Đây cũng là điểm cần phân biệt rõ khi lựa chọn vật liệu đồng cho thiết bị bán dẫn: C1020 không đơn thuần là phiên bản có độ dẫn điện cao hơn C1100, mà khác biệt về thành phần oxy tạo ra phạm vi ứng dụng riêng.

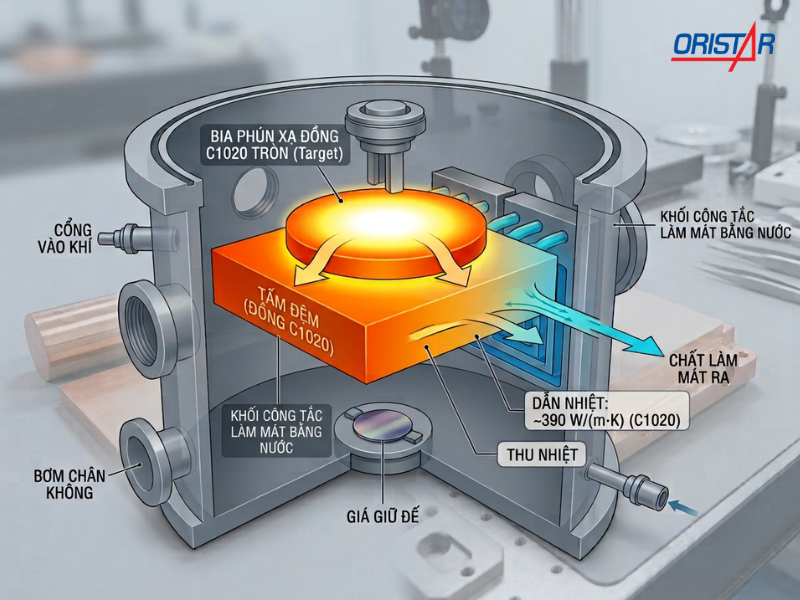

đồng c1020 trong bán dẫn (2)

Hạn chế nguy cơ giòn hydro ở nhiệt độ cao

Đồng chứa oxy có thể phát sinh hiện tượng giòn hydro khi tiếp xúc với môi trường hydro ở nhiệt độ cao. Đây là một trong những lý do C1020 được sử dụng cho các ứng dụng yêu cầu đồng không oxy.

Trong thiết bị bán dẫn, khi một chi tiết phải làm việc ở điều kiện nhiệt độ cao hoặc môi trường được kiểm soát đặc biệt, việc lựa chọn đồng không oxy có thể giúp giảm rủi ro liên quan đến thành phần oxy của vật liệu.

Tuy nhiên, khả năng sử dụng thực tế vẫn phải được xác định theo nhiệt độ, môi trường khí, áp suất và thiết kế cụ thể của thiết bị.

Dẫn điện và dẫn nhiệt tốt

Bên cạnh đặc tính không oxy, C1020 vẫn giữ được khả năng dẫn điện và dẫn nhiệt cao của đồng tinh luyện. Vì vậy, vật liệu có thể đáp ứng đồng thời yêu cầu về truyền điện và truyền nhiệt trong các chi tiết kỹ thuật.

Đây là lợi thế khi thiết kế các bộ phận mà việc thay đổi vật liệu có thể ảnh hưởng đến khả năng cấp điện hoặc kiểm soát nhiệt của hệ thống.

Đồng C1020 được sử dụng như thế nào trong ngành bán dẫn?

Phạm vi sử dụng của C1020 ngành bán dẫn tập trung vào các thiết bị và chi tiết có yêu cầu cao về độ tinh khiết, khả năng dẫn điện – dẫn nhiệt và độ ổn định của vật liệu trong điều kiện làm việc đặc thù. Đặc biệt, đặc tính đồng không oxy giúp C1020 được xem xét cho những bộ phận làm việc trong môi trường chân không hoặc ở nhiệt độ cao, nơi thành phần oxy trong vật liệu cần được kiểm soát. Tùy cấu tạo và yêu cầu của từng thiết bị, C1020 có thể được gia công thành các chi tiết dạng tấm hoặc thanh, phục vụ các bộ phận truyền nhiệt, dẫn điện và các cụm chi tiết bên trong thiết bị sản xuất bán dẫn.

Backing plate và cooling plate trong thiết bị chân không

Trong các thiết bị xử lý wafer sử dụng buồng chân không, backing plate và cooling plate là những bộ phận có thể phải đồng thời đáp ứng yêu cầu về truyền nhiệt, độ ổn định vật liệu và điều kiện môi trường bên trong thiết bị.

C1020 có thể được gia công thành các chi tiết dạng tấm theo thiết kế của thiết bị. Khả năng dẫn nhiệt tốt giúp vật liệu phù hợp với các bộ phận cần truyền nhiệt, trong khi đặc tính đồng không oxy là yếu tố quan trọng khi chi tiết làm việc trong môi trường chân không.

Tùy cấu tạo thiết bị, C1020 có thể được sử dụng trong các cụm liên quan đến:

  • Tấm truyền hoặc phân tán nhiệt.
  • Cooling plate.
  • Backing plate.
  • Các chi tiết đồng trong cụm thiết bị chân không.

Việc lựa chọn độ dày, trạng thái và yêu cầu bề mặt cần được xác định theo bản vẽ của từng thiết bị.

Chi tiết trong hệ thống CVD, PVD và các thiết bị xử lý wafer

CVD (Chemical Vapor Deposition) và PVD (Physical Vapor Deposition) là những nhóm công nghệ sử dụng thiết bị buồng chân không để xử lý vật liệu trên wafer.

Trong các hệ thống này, một số chi tiết cần vật liệu có khả năng dẫn nhiệt tốt và phù hợp với môi trường chân không. C1020 có thể được xem xét cho các chi tiết đồng được gia công theo thiết kế, đặc biệt khi yêu cầu về hàm lượng oxy của vật liệu được quy định trong tiêu chuẩn kỹ thuật.

Không nên mặc định mọi chi tiết trong thiết bị CVD/PVD đều sử dụng C1020. Mác vật liệu vẫn cần được xác định theo thiết kế, điều kiện vận hành và yêu cầu của nhà sản xuất thiết bị.

Chi tiết dẫn điện và truyền nhiệt

Ngoài môi trường chân không, C1020 có thể được lựa chọn cho các chi tiết cần kết hợp khả năng dẫn điện và dẫn nhiệt cao.

Tùy thiết kế, vật liệu có thể được gia công thành tấm hoặc thanh để sử dụng trong các bộ phận dẫn điện, truyền nhiệt hoặc kết nối của thiết bị bán dẫn.

C1020 khác gì so với đồng C1100?

C1020 và C1100 đều là những loại đồng có khả năng dẫn điện cao và được sử dụng rộng rãi trong các ứng dụng điện, điện tử. Điểm khác biệt nằm ở đặc điểm thành phần và cách lựa chọn vật liệu theo yêu cầu sử dụng.

Tiêu chí

Đồng C1020

Đồng C1100

Nhóm vật liệu

Đồng không chứa oxy

Đồng điện phân độ tinh khiết cao

Hàm lượng đồng

>99,95%

>99.90%

Hàm lượng oxy

Rất thấp

Có oxy được kiểm soát

Khả năng dẫn điện

Rất cao

Rất cao

Khả năng dẫn nhiệt

Tốt

Tốt

Môi trường chân không/nhiệt độ cao

Phù hợp hơn khi yêu cầu vật liệu không oxy

Cần cân nhắc theo điều kiện làm việc

Định hướng lựa chọn

Ứng dụng yêu cầu đồng có hàm lượng oxy rất thấp và độ dẫn cao

Ứng dụng điện, điện tử và gia công đồng thông dụng

Như vậy, không nên xem C1020 là vật liệu “tốt hơn” C1100 trong mọi trường hợp. Hai mác đồng phục vụ những yêu cầu kỹ thuật khác nhau.

Nếu chi tiết cần khả năng dẫn điện và dẫn nhiệt tốt trong các ứng dụng thông thường, C1100 có thể đáp ứng. Khi môi trường làm việc yêu cầu hạn chế oxy, chân không hoặc nhiệt độ cao, C1020 có thể là lựa chọn phù hợp hơn.

Những tiêu chí cần xác định khi chọn đồng C1020 ngành bán dẫn

Đối với đồng C1020 cho thiết bị bán dẫn, việc xác định đúng mác vật liệu chỉ là bước đầu. Doanh nghiệp cần làm rõ thêm các thông số liên quan đến thiết kế và điều kiện sử dụng.

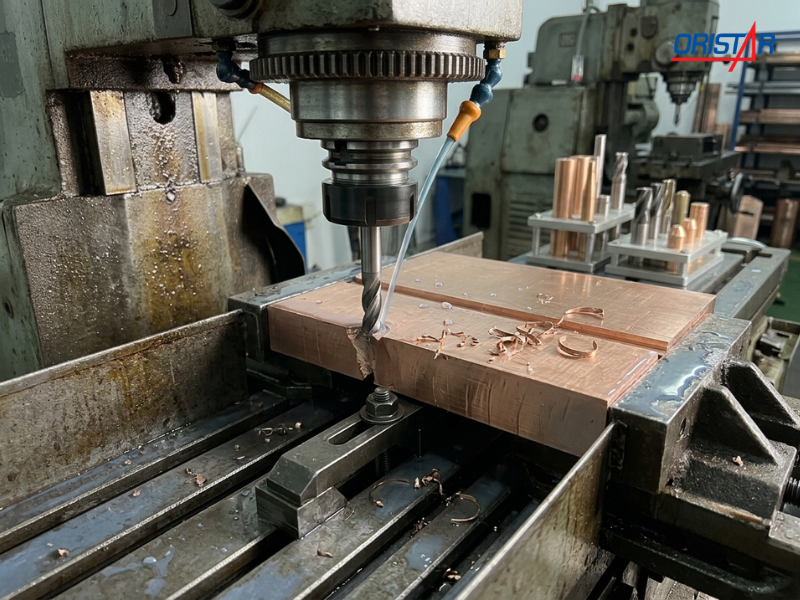

đồng c1020 trong bán dẫn (3)

Mác vật liệu và tiêu chuẩn

C1020 cần được xác định rõ theo tiêu chuẩn áp dụng, chẳng hạn JIS hoặc tiêu chuẩn kỹ thuật tương ứng trong hồ sơ dự án.

Việc thống nhất tiêu chuẩn ngay từ đầu giúp tránh nhầm lẫn giữa C1020 với các mác đồng khác có tính chất tương đồng nhưng khác về thành phần hoặc yêu cầu sử dụng.

Dạng vật liệu và quy cách

C1020 có thể được cung cấp dưới nhiều dạng như:

  • Tấm.
  • Thanh tròn.
  • Thanh chữ nhật.

Kích thước phôi nên được lựa chọn dựa trên bản vẽ và phương án gia công để kiểm soát lượng dư vật liệu, thời gian gia công và chi phí.

Trạng thái vật liệu

C1020 có thể được cung cấp ở các trạng thái như O, H và 1/2H. Trạng thái vật liệu có ảnh hưởng đến đặc tính cơ học và khả năng gia công, vì vậy cần được xác định ngay từ khi đặt hàng.

Bên cạnh đó, các yêu cầu về dung sai kích thước, bề mặt hoặc gia công sau khi cắt cũng nên được thống nhất trước khi sản xuất.

Dung sai kích thước và độ phẳng

Đối với các chi tiết gia công chính xác, dung sai độ dày, chiều rộng, chiều dài và độ phẳng có thể ảnh hưởng trực tiếp đến lượng dư gia công và khả năng lắp ráp.

Các thông số này nên được xác định theo bản vẽ hoặc yêu cầu kỹ thuật của thiết bị thay vì chỉ sử dụng kích thước danh nghĩa.

Yêu cầu bề mặt và độ sạch

Với các chi tiết sử dụng trong thiết bị bán dẫn, yêu cầu về bề mặt có thể cao hơn so với các ứng dụng đồng thông thường.

Doanh nghiệp cần xác định rõ yêu cầu về tình trạng bề mặt, mức độ oxy hóa, dầu gia công và các khuyết tật bề mặt nếu chi tiết tiếp tục được làm sạch, mạ hoặc xử lý trước khi lắp ráp.

Chứng từ vật liệu

Tùy yêu cầu dự án, doanh nghiệp nên xác định trước các chứng từ cần cung cấp, chẳng hạn CO/CQ hoặc chứng chỉ vật liệu theo tiêu chuẩn áp dụng.

Đối với các dự án thiết bị bán dẫn, hồ sơ vật liệu đầy đủ giúp thuận tiện hơn cho quá trình kiểm tra đầu vào và truy xuất nguồn gốc.

Oristar – Nhà cung cấp đồng C1020 uy tín cho ngành bán dẫn

Oristar cung cấp đồng C1020 theo nhiều dạng quy cách, gồm tấm, thanh tròn và thanh chữ nhật, phục vụ nhu cầu sử dụng trong các lĩnh vực điện, điện tử và sản xuất công nghiệp.

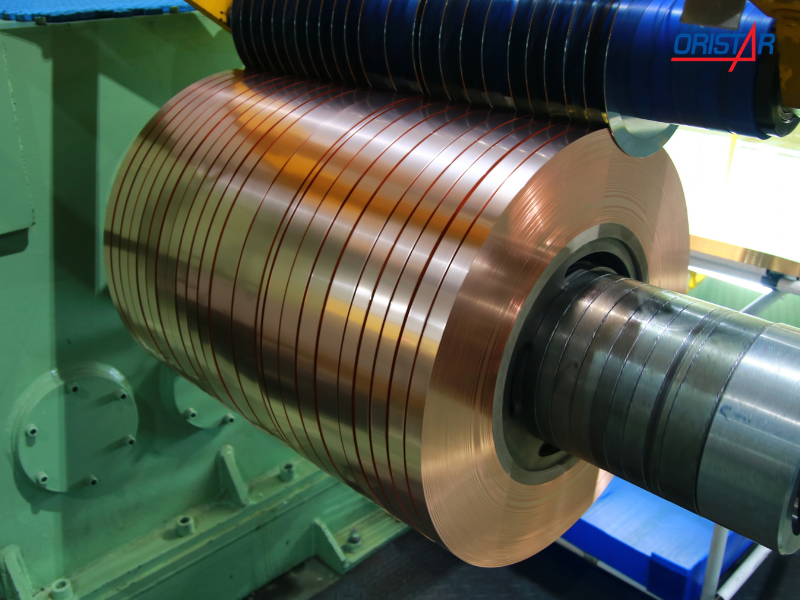

đồng c1020 trong bán dẫn (4)

Tùy yêu cầu của từng chi tiết, Oristar có thể hỗ trợ các công đoạn cắt và gia công theo quy cách. Khách hàng nên cung cấp mác vật liệu, kích thước, trạng thái, dung sai hoặc bản vẽ kỹ thuật để được tư vấn phương án vật liệu và gia công phù hợp.

Nếu đang tìm đồng C1020 cho thiết bị hoặc linh kiện trong ngành bán dẫn, có thể gửi quy cách hoặc bản vẽ chi tiết để Oristar kiểm tra vật liệu và phương án cung cấp.
