Nhôm Làm Vỏ Thân Máy Bay: Vì Sao A2024-T3 Và A2524-T3 Được Ưu Tiên?

Vỏ thân máy bay phải chịu những dạng tải nào?

Nhìn từ bên ngoài, fuselage skin có thể chỉ giống một lớp tấm nhôm mỏng bao quanh thân máy bay. Tuy nhiên, đây là một phần của kết cấu chịu lực và phải làm việc liên tục trong suốt vòng đời khai thác. Chính đặc điểm này khiến yêu cầu vật liệu của vỏ thân khác đáng kể so với một tấm nhôm thông thường.

Trong quá trình vận hành, fuselage skin có thể chịu đồng thời:

• tải vòng do chênh lệch áp suất cabin;
• tải dọc theo thân máy bay;
• tải uốn khi thân máy bay biến dạng;
• rung động;
• tải lặp qua từng chu kỳ bay;
• ứng suất tập trung quanh đinh tán và lỗ fastener;
• tải tại các lap joint và splice;
• tác động của môi trường và ăn mòn.

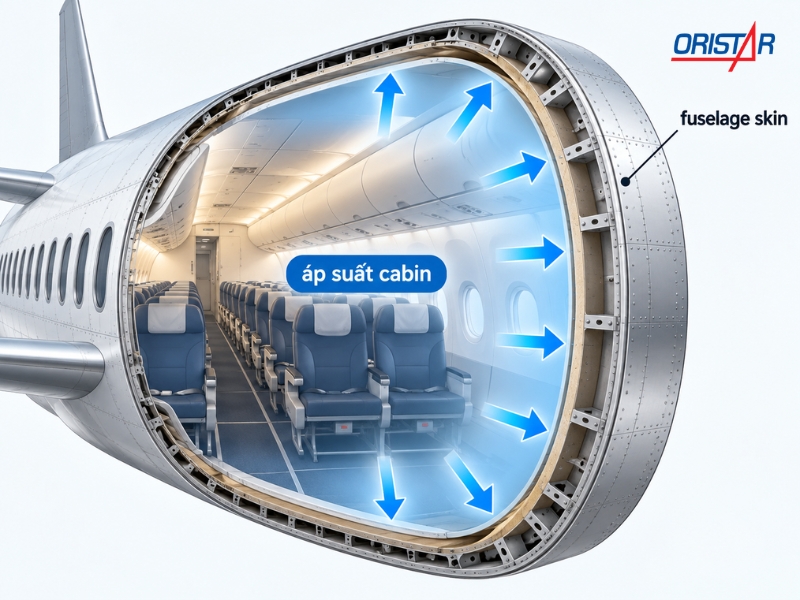

Một trong những yếu tố cần đặc biệt chú ý là chu kỳ điều áp. Mỗi chuyến bay, thân máy bay trải qua quá trình: tăng áp → duy trì áp suất → giảm áp → trở về trạng thái ban đầu.

Chu kỳ này lặp lại hàng nghìn lần trong suốt quá trình khai thác. FAA đã ghi nhận nhiều trường hợp fatigue crack tại fuselage skin và lap joint, trong đó tải do pressurization kết hợp với stress concentration tại các vị trí fastener có thể thúc đẩy quá trình hình thành và phát triển vết nứt. Vì vậy, với vỏ thân máy bay: Độ bền kéo cao chưa đủ. Vật liệu còn phải có khả năng làm việc ổn định dưới tải lặp và kiểm soát sự phát triển của vết nứt.

4 tiêu chí quan trọng khi chọn nhôm làm vỏ thân máy bay

Khi lựa chọn vật liệu cho fuselage skin, Oristar cho rằng cần nhìn tổng thể nhiều thông số thay vì chỉ so sánh giới hạn bền của từng alloy. Một mác có cường độ rất cao chưa chắc phù hợp nếu khả năng chịu mỏi, damage tolerance hoặc khả năng tạo thành sheet không đáp ứng yêu cầu của thiết kế.

Ngoài ra, fuselage skin còn cần khả năng:

• cán thành sheet mỏng;
• tạo hình;
• khoan và liên kết bằng fastener;
• duy trì chất lượng bề mặt;
• đáp ứng yêu cầu về chiều dày và dung sai.

Chính sự kết hợp này khiến nhóm 2xxx, đặc biệt A2024 và A2524, có vai trò rất quan trọng trong kết cấu vỏ thân.

Vì sao A2024-T3 được dùng lâu đời cho vỏ thân máy bay?

A2024 thuộc hệ hợp kim nhôm – đồng và là một trong những vật liệu quen thuộc nhất của ngành hàng không. Với fuselage skin, lợi thế của A2024 không nằm ở việc đạt cường độ cao nhất trong tất cả các hợp kim nhôm mà ở sự cân bằng tốt giữa độ bền, khả năng chịu mỏi và khả năng làm việc dưới tải lặp.

Trong dữ liệu ứng dụng hàng không mà Oristar sử dụng để xây dựng hệ nội dung vật liệu, A2024 nằm trong nhóm hợp kim có thể được sử dụng cho tấm vỏ thân cùng A2524, A7075, A7475, A6056 và A6156 tùy từng thiết kế.

A2024-T3 phù hợp với bài toán fuselage skin ở điểm nào?

Một số đặc điểm đáng chú ý gồm:

• tỷ lệ cường độ/trọng lượng tốt;
• khả năng chịu tải lặp;
• khả năng sản xuất ở dạng sheet;
• phù hợp với kết cấu riveted skin;
• có lịch sử ứng dụng lâu dài trong hàng không.

NASA đã ghi nhận 2024-T3 trong nhiều nghiên cứu liên quan tới fuselage skin và damage-tolerant aircraft structures. Tuy nhiên, quá trình phát triển máy bay thương mại đặt ra yêu cầu ngày càng cao về tuổi thọ và damage tolerance. Điều đó dẫn tới sự phát triển của các hợp kim thế hệ sau như A2524.

Vì sao A2524-T3 được phát triển cho fuselage skin?

A2524-T3 là một trong những ví dụ rõ nhất cho thấy vật liệu hàng không không chỉ phát triển theo hướng “càng bền càng tốt”. Với fuselage skin, khả năng kiểm soát vết nứt và kéo dài tuổi thọ kết cấu có ý nghĩa đặc biệt quan trọng.

A2524 được phát triển trên nền hệ hợp kim 2xxx và hướng tới các ứng dụng damage-tolerant, đặc biệt là aircraft fuselage skin.

Điểm cần chú ý là: A2524-T3 không ra đời đơn giản để tạo ra một mác nhôm có cường độ cao hơn A2024-T3. Mục tiêu quan trọng là cải thiện damage tolerance và khả năng kiểm soát fatigue crack growth.

NASA hiện vẫn sử dụng 2524-T3 làm vật liệu skin trong các nghiên cứu fuselage thế hệ mới, cho thấy đây tiếp tục là một reference material quan trọng trong nghiên cứu kết cấu thân máy bay.

Damage tolerance quan trọng thế nào?

Trong một kết cấu thực tế, việc giả định vật liệu hoàn toàn không có khuyết tật trong suốt vòng đời là không thực tế.

Các yếu tố như:

• lỗ khoan;
• fastener;
• vết xước;
• ứng suất dư;
• ăn mòn;
• tải lặp;

đều có thể tạo điều kiện để crack xuất hiện. Damage-tolerant design vì vậy không chỉ quan tâm đến việc crack có hình thành hay không, mà còn quan tâm:

• crack phát triển nhanh hay chậm;
• kết cấu còn duy trì được residual strength trong bao lâu;
• khoảng thời gian kiểm tra có đủ để phát hiện crack hay không.

Đây chính là lý do fatigue crack growth và fracture toughness trở thành những thông số rất quan trọng đối với fuselage skin.

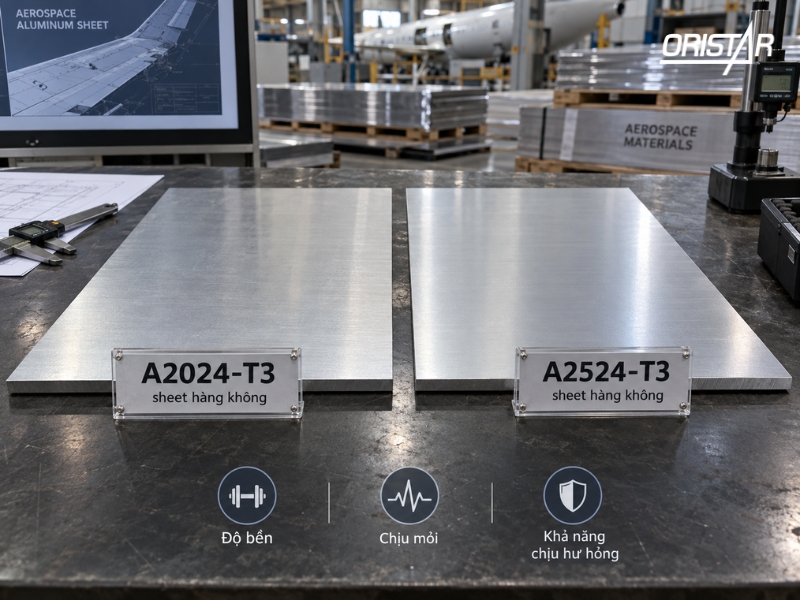

A2024-T3 và A2524-T3 khác nhau thế nào?

A2024-T3 và A2524-T3 cùng nằm trong nhóm hợp kim nhôm 2xxx dùng cho kết cấu hàng không, nhưng A2524 được phát triển sau với trọng tâm lớn hơn vào damage tolerance.

Có thể nhìn tổng quan như sau:

Điều quan trọng là không nên hiểu bảng trên theo hướng: A2524 = thay thế tự động cho A2024.

Trong ngành hàng không, việc lựa chọn alloy phải đi theo approved material specification, temper và thiết kế cụ thể. Không nên tự ý thay vật liệu chỉ vì hai mác có ứng dụng tương tự.

Vì sao fuselage skin thường dùng trạng thái T3?

Temper là một phần rất quan trọng khi đọc specification của vật liệu hàng không. Cùng một alloy nhưng khác temper có thể cho sự cân bằng rất khác giữa cường độ, độ dai, khả năng tạo hình và khả năng chịu mỏi.

Với các hợp kim 2xxx dùng cho fuselage skin, nhóm trạng thái T3 thường được sử dụng vì phù hợp với bài toán cần cân bằng nhiều đặc tính thay vì tối đa hóa riêng strength. NASA ghi nhận các vật liệu như 2524-T3 trong các cấu hình fuselage skin hiện đại. Với vỏ thân, mục tiêu không đơn giản là: cường độ càng cao càng tốt.

Mà cần cân bằng: strength + fatigue resistance + fracture toughness + crack growth resistance + khả năng tạo hình. Đây cũng là lý do không nên lấy một mác T6 có độ bền cao hơn rồi kết luận rằng vật liệu đó đương nhiên phù hợp hơn với fuselage skin.

Alclad là gì và vì sao được sử dụng cho vỏ máy bay?

Một vấn đề khác với các hợp kim nhôm 2xxx cường độ cao là khả năng chống ăn mòn không phải lúc nào cũng tốt bằng nhôm có độ tinh khiết cao.

Để giải quyết bài toán này, ngành hàng không đã sử dụng vật liệu dạng clad, thường được biết đến với tên Alclad.

Có thể hiểu đơn giản: Alclad = lõi hợp kim nhôm cường độ cao + lớp nhôm có khả năng chống ăn mòn tốt hơn ở bề mặt.

Phần lõi đảm nhiệm:

• cơ tính;
• khả năng chịu tải;
• độ bền kết cấu.

Trong khi lớp ngoài hỗ trợ:

• bảo vệ bề mặt;
• cải thiện khả năng chống ăn mòn.

Các cấu hình clad 2024-T3 đã được sử dụng trong fuselage skin của nhiều thế hệ máy bay. Tuy nhiên, clad hay bare không phải lựa chọn tùy ý.

Khi đặt vật liệu, doanh nghiệp cần xác định rõ:

• clad hay bare;
• alloy;
• temper;
• chiều dày;
• specification tương ứng.

Vì sao lap joint và rivet hole là vị trí cần đặc biệt chú ý?

Vỏ thân máy bay không được chế tạo từ một tấm nhôm duy nhất chạy liên tục từ đầu tới cuối thân. Các sheet cần được nối với nhau và liên kết với hệ stringer/frame phía trong.

Do đó trên fuselage skin tồn tại nhiều:

• lap joint;
• splice;
• rivet hole;
• fastener hole;
• vùng liên kết với stringer.

Đây cũng là các vị trí có thể xuất hiện stress concentration.

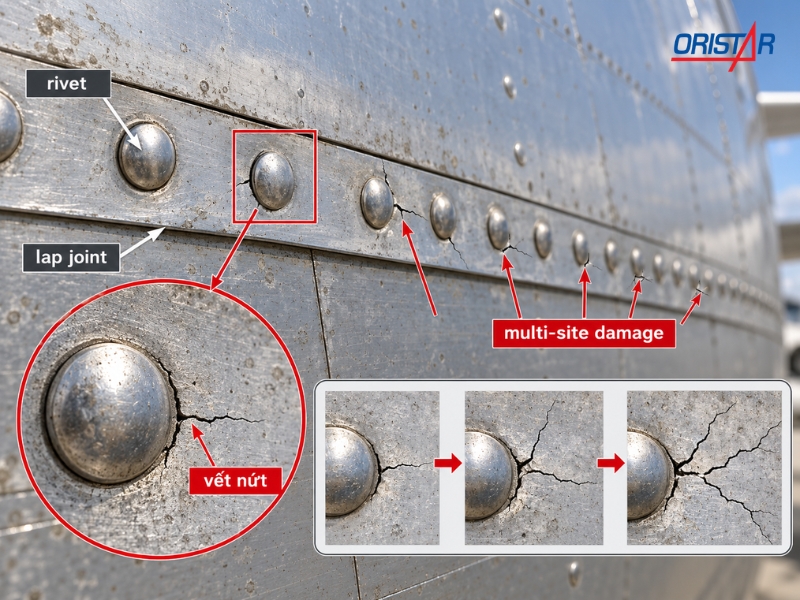

FAA từng ghi nhận tại những fuselage lap joint, sau khi tải điều áp chuyển nhiều hơn qua rivet, stress concentration tại các lỗ fastener có thể thúc đẩy nhiều fatigue crack nhỏ xuất hiện cùng lúc.

Nếu nhiều crack nhỏ xuất hiện ở các vị trí gần nhau, chúng có thể phát triển và liên kết lại. Hiện tượng này được gọi là: Multi-Site Damage – MSD. Khi damage trở nên đủ rộng và làm giảm residual strength của kết cấu, vấn đề có thể tiến tới:

Widespread Fatigue Damage – WFD.

FAA đã xây dựng các yêu cầu riêng về WFD sau những kinh nghiệm khai thác thực tế đối với máy bay vận tải lớn. Đây chính là lý do material selection cho fuselage skin phải nhìn xa hơn giới hạn bền kéo.

Một vết xước nhỏ trên vỏ máy bay có đáng quan tâm không?

Có. Với một kết cấu chịu tải lặp, khuyết tật bề mặt có thể trở thành vị trí tập trung ứng suất. FAA từng ghi nhận trường hợp skin scratches làm tăng ứng suất mỏi cục bộ và tạo điều kiện để fatigue crack hình thành, phát triển và liên kết thành những crack lớn hơn.

Điều này cho thấy chất lượng fuselage skin không chỉ nằm ở:

• đúng mác;
• đúng temper.

Mà còn liên quan tới:

• chất lượng bề mặt;
• kiểm soát trong vận chuyển;
• bảo quản;
• thao tác gia công;
• quá trình khoan và lắp ráp.

Với vật liệu hàng không dạng sheet, bề mặt vì vậy là một phần quan trọng của yêu cầu chất lượng.

A7075 có phải càng bền thì càng phù hợp làm vỏ thân máy bay?

Không nên đánh giá theo cách này. A7075 là hợp kim nhôm có cường độ rất cao và đóng vai trò quan trọng trong nhiều kết cấu hàng không. Tuy nhiên, fuselage skin là bài toán đặc thù hơn.

Vật liệu cần đồng thời đáp ứng:

• khả năng chịu fatigue;
• fracture toughness;
• crack growth resistance;
• formability;
• khả năng sản xuất sheet;
• khả năng chống ăn mòn;
• khả năng liên kết.

Vì vậy, một alloy có giới hạn bền kéo cao hơn chưa chắc tự động trở thành lựa chọn phù hợp hơn cho skin.

Trong dữ liệu ứng dụng hàng không, A7075 có thể xuất hiện ở một số kết cấu thân, nhưng A2024 và A2524 vẫn đặc biệt quan trọng khi xét riêng bài toán vỏ thân. Đây cũng là nguyên tắc chung của vật liệu hàng không: Không lựa chọn mác theo một thông số riêng lẻ. Vật liệu phải phù hợp với nhiệm vụ kết cấu cụ thể.

Ngoài A2024 và A2524 còn mác nào có thể dùng cho vỏ thân?

Thiết kế thân máy bay đã thay đổi đáng kể qua từng thế hệ. Vì vậy, không nên hiểu rằng mọi fuselage skin đều chỉ sử dụng A2024 hoặc A2524.

Theo dữ liệu ứng dụng vật liệu mà Oristar tổng hợp, nhóm vỏ thân có thể gặp:

• A2024;
• A2524;
• A7075;
• A7475;
• A6056;
• A6156.

Ngoài hợp kim nhôm truyền thống, một số thiết kế hiện đại còn sử dụng:

• hợp kim nhôm thế hệ mới;
• aluminum-lithium;
• laminate;
• composite.

Tuy nhiên, bài viết này tập trung riêng vào nhóm nhôm sheet dùng cho fuselage skin.

Việc một alloy có xuất hiện trong ngành hàng không không đồng nghĩa có thể tự động thay thế alloy được chỉ định trên bản vẽ. Specification của từng chương trình vẫn là căn cứ chính.

Khi đặt nhôm làm vỏ thân máy bay cần kiểm tra những thông tin gì?

Với fuselage skin, thông tin đặt hàng cần chi tiết hơn nhiều so với việc chỉ gửi “A2024 tấm mỏng”. Một sai lệch nhỏ về temper, clad condition hoặc specification cũng có thể khiến vật liệu không phù hợp với yêu cầu của dự án. Oristar khuyến nghị doanh nghiệp xác định tối thiểu:

Mác vật liệu

Ví dụ:

• A2024;
• A2524;
• A7475;
• hoặc alloy khác theo bản vẽ.

Temper

Ví dụ:

• T3;
• T351;
• hoặc temper được specification yêu cầu.

Clad hay bare

Đây là thông tin cần thể hiện rõ ngay từ RFQ.

Chiều dày

Với fuselage skin, chiều dày sheet ảnh hưởng trực tiếp đến:

• trọng lượng;
• khả năng chịu tải;
• gia công;
• quá trình forming.

Kích thước sheet

Cần xác định:

• chiều rộng;
• chiều dài;
• dung sai.

Chất lượng bề mặt

Vật liệu cần được kiểm soát:

• vết xước;
• móp;
• oxy hóa;
• khuyết tật bề mặt.

Specification

Có thể bao gồm:

• AMS;
• ASTM;
• tiêu chuẩn riêng của chương trình;
• yêu cầu kỹ thuật của khách hàng.

Hồ sơ truy xuất

Đối với chuỗi cung ứng hàng không, hồ sơ vật liệu cần đảm bảo khả năng truy xuất rõ ràng theo lô.

Oristar nhận cung ứng nhôm sheet hàng không theo specification và chứng từ yêu cầu

Đối với các dự án hàng không, Oristar hiểu rằng yêu cầu vật liệu không dừng ở việc “đúng mác”. Khách hàng có thể cần đồng thời đúng alloy, temper, specification, trạng thái clad/bare, quy cách và bộ chứng từ phục vụ truy xuất.

Trong danh mục nhôm kỹ thuật hiện tại, chúng tôi cung cấp các dòng như:

• A2024;
• A6061;
• A7075.

Với những mác chuyên dụng không nằm trong danh mục tồn kho thường xuyên, Oristar nhận đặt hàng riêng theo yêu cầu.

Đối với fuselage skin, khách hàng có thể gửi yêu cầu cho:

• A2524;
• A7475;
• các alloy hàng không khác;
• temper cụ thể;
• clad/bare;
• chiều dày;
• specification;
• yêu cầu nguồn vật liệu.

Oristar đã đạt chứng nhận AS9100 – hệ thống quản lý chất lượng dành cho ngành hàng không, vũ trụ và quốc phòng. Đây là tiêu chuẩn áp dụng cho hệ thống quản lý chất lượng của doanh nghiệp, không phải “chứng nhận AS9100 cho một mác nhôm riêng lẻ”.

Với các đơn hàng yêu cầu kiểm soát nguồn gốc, Oristar hỗ trợ hồ sơ theo yêu cầu như:

• CO – Certificate of Origin
• CQ – Certificate of Quality
• MTC/Mill Test Certificate
• thông tin heat/lot
• hồ sơ phục vụ truy xuất lô vật liệu.

Trong đó, Mill Test Certificate là cơ sở quan trọng để đối chiếu:

• mác vật liệu;
• thành phần hóa học;
• cơ tính;
• tiêu chuẩn;
• heat/lot.

Oristar cũng khuyến nghị khách hàng đối chiếu mã heat/lot trên chứng từ với nhãn thực tế của kiện vật liệu để duy trì khả năng truy xuất trong quá trình sản xuất. Khi gửi yêu cầu nhôm làm vỏ thân máy bay, khách hàng nên cung cấp: alloy + temper + specification + clad/bare + chiều dày + kích thước + số lượng + yêu cầu CO/CQ/Mill Cert để chúng tôi kiểm tra nguồn cung và phương án đáp ứng phù hợp.

Kết luận

Nhôm làm vỏ thân máy bay không được lựa chọn chỉ dựa vào tiêu chí nhẹ hay cường độ cao. Fuselage skin phải làm việc liên tục dưới tải điều áp, tải lặp và các vùng tập trung ứng suất quanh fastener hoặc lap joint, vì vậy fatigue resistance, fracture toughness và khả năng kiểm soát crack growth có vai trò đặc biệt quan trọng.
