Nhôm Làm Thân Máy Bay: Vì Sao Vỏ, Khung Và Cửa Lại Dùng Mác Khác Nhau?

Vì sao thân máy bay không thể chỉ dùng một loại nhôm?

Nhìn từ bên ngoài, thân máy bay có thể giống một ống kim loại lớn. Nhưng về mặt kết cấu, đây là một hệ thống gồm nhiều chi tiết cùng làm việc để giữ hình dạng, chịu tải và duy trì độ kín của khoang.

Khi máy bay hoạt động, thân phải chịu đồng thời nhiều dạng tải như:

• tải kéo và nén do thân bị uốn;
• rung động trong quá trình cất cánh, bay và hạ cánh;
• tải lặp lại qua hàng nghìn chu kỳ khai thác;
• chênh lệch áp suất giữa khoang máy bay và môi trường bên ngoài;
• tải tập trung tại khu vực cửa, cửa sổ và các vị trí liên kết.

Đặc biệt, với máy bay có khoang điều áp, mỗi chu kỳ bay lại tạo ra một chu kỳ tăng và giảm áp suất. Điều này khiến khả năng chịu mỏi và kiểm soát sự phát triển của vết nứt trở thành tiêu chí rất quan trọng đối với vật liệu làm thân máy bay.

Các tài liệu hàng không của NASA từng ghi nhận A2024 được sử dụng nhiều cho những ứng dụng cần khả năng chịu hư hỏng tốt như vỏ thân, trong khi A7075 thường xuất hiện ở những vị trí cần cường độ cao hơn.

Vì vậy, câu hỏi đúng không chỉ là: “Thân máy bay dùng nhôm gì?” mà cần đi sâu hơn: “Bộ phận nào của thân máy bay đang cần vật liệu và bộ phận đó chịu loại tải nào?”

Thân máy bay gồm những bộ phận chính nào?

Vỏ thân máy bay

Vỏ thân là lớp kim loại bên ngoài bao quanh khoang máy bay. Ngoài nhiệm vụ tạo hình khí động học, lớp vỏ còn tham gia chịu tải cùng hệ thống khung và nẹp bên trong.

Đối với máy bay vận tải hành khách, vỏ thân còn phải làm việc trong điều kiện áp suất thay đổi lặp lại qua mỗi chuyến bay. Vì vậy, vật liệu dùng cho vỏ không chỉ cần độ bền mà còn phải có khả năng chịu mỏi và hạn chế sự phát triển của vết nứt.

Nẹp thân

Nẹp là các thanh gia cường chạy dọc theo thân máy bay.

Chúng giúp:

• tăng độ cứng cho lớp vỏ;
• hạn chế vỏ bị mất ổn định;
• truyền tải theo chiều dọc thân;
• phối hợp với các khung vòng tạo thành hệ kết cấu chịu lực.

Khung vòng thân

Khung vòng được bố trí theo chu vi thân máy bay.

Chúng giúp:

• giữ hình dạng tiết diện của thân;
• phân phối tải;
• hỗ trợ vỏ và nẹp;
• tạo các vị trí liên kết với những kết cấu khác.

Khung cửa sổ

Cửa sổ tạo ra các lỗ mở trên lớp vỏ vốn đang chịu tải. Vì vậy, khu vực quanh cửa sổ cần được gia cường để phân phối lại ứng suất và hạn chế tập trung tải.

Khung cửa ra vào

Cửa ra vào có kích thước lớn hơn cửa sổ nên ảnh hưởng đến đường truyền tải của thân nhiều hơn.

Khu vực này thường cần:

• khung gia cường;
• vật liệu có độ bền cao;
• độ dai tốt;
• khả năng làm việc ổn định trong thời gian dài.

Vách áp lực

Vách áp lực giúp duy trì ranh giới của khoang điều áp và chịu tải do chênh lệch áp suất. Đây là một trong những vị trí cần yêu cầu cao về độ bền và khả năng chịu tải lặp.

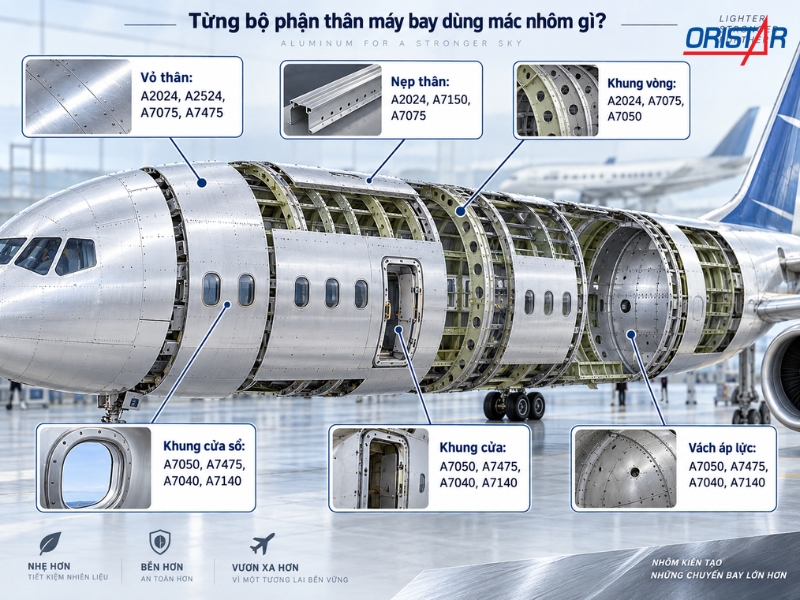

Từng bộ phận thân máy bay dùng loại nhôm nào?

Không có một bảng vật liệu duy nhất áp dụng cho mọi dòng máy bay. Tuy nhiên, dữ liệu ứng dụng hàng không cho thấy có thể gặp các nhóm hợp kim sau:

Các mác trên phản ánh sự khác biệt rõ giữa từng vị trí trên thân máy bay.
Điều quan trọng là không nên hiểu bảng này theo kiểu “mác A luôn luôn dùng cho bộ phận B”. Việc lựa chọn thực tế còn phụ thuộc thiết kế máy bay, chiều dày, trạng thái nhiệt luyện, dạng vật liệu và tiêu chuẩn kỹ thuật của nhà sản xuất.

Vì sao A2024 được dùng nhiều cho vỏ thân máy bay?

A2024 thuộc nhóm hợp kim nhôm – đồng và là một trong những mác có lịch sử sử dụng lâu dài trong ngành hàng không. Ưu điểm quan trọng của A2024 không chỉ nằm ở độ bền mà còn ở khả năng chịu mỏi.

Thân máy bay phải trải qua rất nhiều chu kỳ: tăng áp → duy trì áp suất → giảm áp → lặp lại. Nếu vật liệu không có khả năng chịu tải lặp tốt, các khuyết tật nhỏ hoặc vùng tập trung ứng suất có thể phát triển thành vết nứt sau thời gian dài khai thác.

Oristar hiện cũng xếp A2024 vào nhóm vật liệu có khả năng chịu mỏi tốt và ứng dụng trong các kết cấu hàng không. NASA từng ghi nhận A2024 ở trạng thái phù hợp được sử dụng trong những ứng dụng không đòi hỏi cường độ cao nhất nhưng cần khả năng chịu hư hỏng tốt, điển hình là vỏ thân máy bay.

Đây là lý do A2024 vẫn là một trong những mác quan trọng khi nói đến nhôm làm thân máy bay.

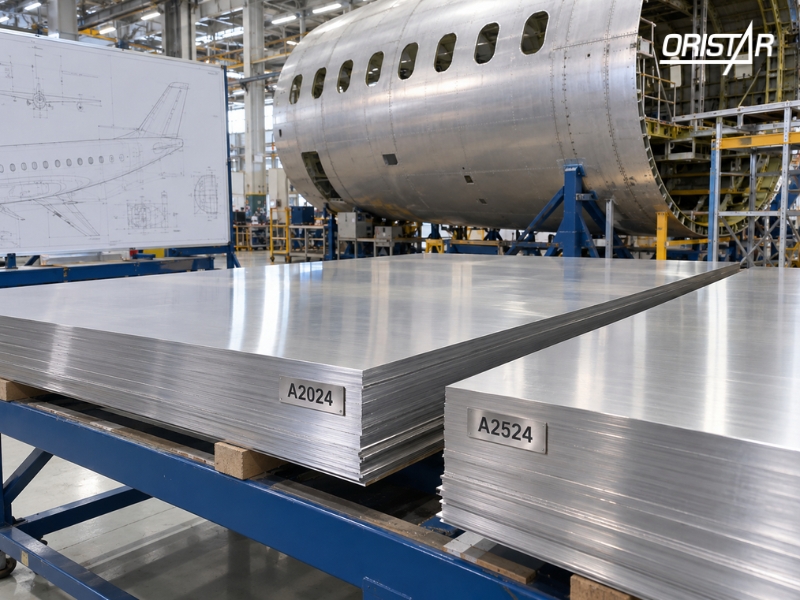

A2524 khác A2024 như thế nào khi dùng làm vỏ thân?

A2524 là ví dụ rất rõ cho thấy ngành hàng không không dừng lại ở việc sử dụng các hợp kim truyền thống mà liên tục cải tiến vật liệu để tăng tuổi thọ kết cấu.

A2524-T3 được phát triển theo hướng cải thiện khả năng chịu hư hỏng và khả năng chống phát triển vết nứt so với A2024-T3.

Một nghiên cứu được lưu trữ bởi NASA cho thấy trong điều kiện thử nghiệm có ăn mòn trước, mẫu 2524-T3 có độ bền mỏi cao hơn và thời gian đến phá hủy dài hơn so với 2024-T3; nghiên cứu cũng nhấn mạnh lợi thế của 2524 về khả năng chống phát triển vết nứt và độ dai phá hủy.

Các nghiên cứu khác cũng xác định A2524-T3 là vật liệu vỏ thân được phát triển để thay thế hoặc cải thiện hiệu năng so với A2024-T3 trong một số ứng dụng hàng không. Vì vậy, khi nói đến nhôm làm vỏ thân máy bay, chỉ nhắc A2024 là chưa đủ. A2524 cho thấy rõ hướng phát triển của vật liệu:

không chỉ cần bền mà còn cần kiểm soát tốt hơn quá trình hình thành và phát triển vết nứt.

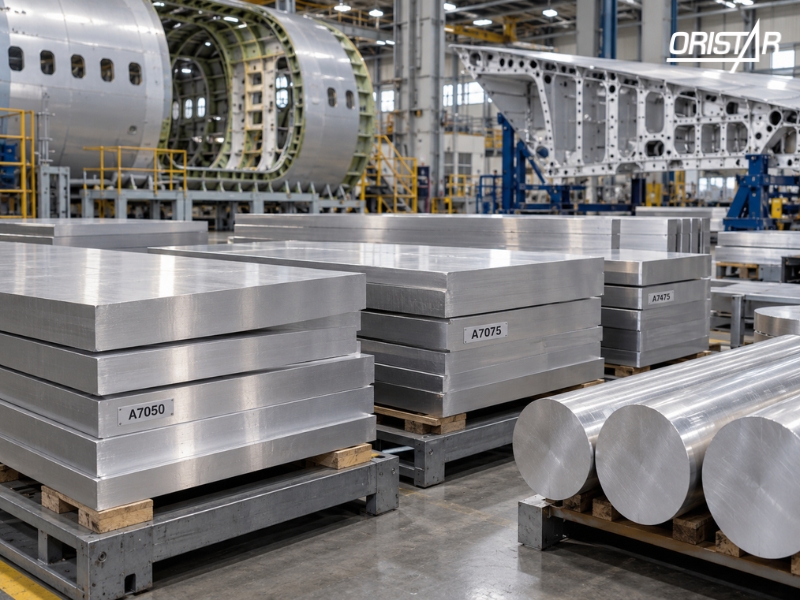

Vì sao A7050 phù hợp với khung và các kết cấu chịu lực?

A7050 thuộc nhóm hợp kim 7xxx cường độ cao.

Điểm đáng chú ý của A7050 là khả năng duy trì cơ tính tốt ở các tiết diện dày hơn, đồng thời kết hợp:

• độ bền cao;
• độ dai;
• khả năng chống nứt do ăn mòn ứng suất tốt hơn trong những trạng thái phù hợp.

Đây là những đặc điểm phù hợp với các chi tiết kết cấu như:

• khung thân;
• vách chịu lực;
• các chi tiết dạng plate dày;
• các kết cấu cần gia công từ phôi lớn.

A7050 là hợp kim phù hợp với các ứng dụng plate dày và liệt kê fuselage frames, bulkheads và wing skins trong các ứng dụng điển hình. Điều này cũng phù hợp với dữ liệu ngành của Oristar, trong đó A7050 xuất hiện ở khung vòng thân, khung cửa và vách áp lực.

A7075 được dùng ở đâu trên thân máy bay?

A7075 là một trong những hợp kim nhôm cường độ cao nổi tiếng nhất trong nhóm 7xxx.

Ưu điểm chính:

• cường độ cơ học cao;
• tỷ lệ độ bền trên trọng lượng tốt;
• khả năng gia công cơ khí tốt;
• phù hợp với nhiều kết cấu chịu tải cao.

Trong dữ liệu cấu tạo thân máy bay, A7075 có thể gặp tại:

• vỏ thân;
• nẹp thân;
• khung vòng;
• một số kết cấu mũi;
• các vị trí chịu tải khác.

Oristar cung cấp A7075 cho các ứng dụng hàng không và kết cấu chịu tải cao. Tuy nhiên, không nên hiểu rằng cứ cần độ bền cao là chọn A7075.

Trong thiết kế thân máy bay, khả năng chịu mỏi, độ dai phá hủy và chống ăn mòn ứng suất đôi khi quan trọng không kém cường độ kéo. Đó là lý do A7075 không phải vật liệu duy nhất được sử dụng.

A7475 có gì khác khi dùng cho vỏ và khung máy bay?

A7475 cũng thuộc hệ 7xxx và có nhiều điểm tương đồng với A7075. Tuy nhiên, một ưu điểm thường được nhấn mạnh ở A7475 là độ dai phá hủy cao.

Đây là đặc tính rất quan trọng đối với kết cấu hàng không bởi một chi tiết không chỉ phải đủ bền để không biến dạng mà còn cần hạn chế nguy cơ vết nứt phát triển nhanh dẫn tới phá hủy.

Các nhà cung cấp vật liệu hàng không chuyên dụng ghi nhận A7475 được sử dụng thường xuyên cho vỏ thân máy bay và có độ dai phá hủy cao hơn A7075 trong những dạng sản phẩm và trạng thái phù hợp.

Dữ liệu ứng dụng của Oristar cũng cho thấy A7475 xuất hiện tại:

• vỏ thân;
• khung cửa sổ;
• khung cửa;
• vách áp lực.

Đây là ví dụ cho thấy lựa chọn vật liệu hàng không không thể chỉ dựa trên bảng độ bền kéo.

Vì sao khu vực cửa và cửa sổ phải dùng vật liệu khác?

Hãy hình dung thân máy bay như một ống chịu tải liên tục. Khi tạo một cửa sổ hoặc một cửa ra vào, cấu trúc liên tục đó bị gián đoạn. Tải vốn phân bố trên lớp vỏ phải đi vòng qua lỗ mở.

Điều này tạo ra những vùng cần kiểm soát đặc biệt về:

• tập trung ứng suất;
• biến dạng;
• độ cứng;
• độ bền của liên kết;
• khả năng chống phát triển vết nứt.

Cửa ra vào có kích thước lớn nên yêu cầu gia cường còn cao hơn.

Đây là lý do dữ liệu vật liệu cho thấy khu vực khung cửa và cửa sổ sử dụng nhiều hợp kim 7xxx như A7050, A7475, A7040 và A7140 thay vì chỉ dùng cùng loại tấm với phần vỏ xung quanh.

Nói cách khác: vỏ thân và khung cửa cùng nằm trên thân máy bay nhưng không thực hiện cùng một nhiệm vụ kết cấu. Do đó yêu cầu vật liệu cũng khác nhau.

Vách áp lực cần loại nhôm như thế nào?

Vách áp lực có nhiệm vụ chịu và phân phối tải liên quan đến chênh lệch áp suất trong khoang. Đây là chi tiết phải làm việc lặp lại trong suốt vòng đời máy bay.

Vật liệu tại vị trí này cần cân bằng:

• cường độ;
• độ dai;
• khả năng chịu mỏi;
• khả năng chống phát triển vết nứt;
• ổn định lâu dài.

Trong dữ liệu ứng dụng, nhóm A7050, A7475, A7040 và A7140 xuất hiện ở vách áp lực phía trước. Đây cũng là nhóm vật liệu thường được lựa chọn cho các kết cấu hàng không chịu tải cao thay vì chỉ sử dụng một mác phổ thông.

A2024 hay A7075 tốt hơn để làm thân máy bay?

Không có mác nào tốt hơn cho toàn bộ thân máy bay.

Hai vật liệu giải quyết những bài toán khác nhau.

A2024 thường nổi bật khi cần

• khả năng chịu mỏi tốt;
• làm việc dưới tải lặp;
• vật liệu dạng tấm cho vỏ;
• khả năng chịu hư hỏng phù hợp.

A7075 thường nổi bật khi cần

• cường độ rất cao;
• độ cứng cao;
• tỷ lệ bền trên trọng lượng tốt;
• các kết cấu chịu tải lớn.

Nếu nhìn rộng hơn, còn có:

A2524

Tập trung cải thiện khả năng chịu hư hỏng và kiểm soát phát triển vết nứt cho các ứng dụng vỏ thân.

A7050

Phù hợp với nhiều kết cấu dày, khung và vách chịu lực nhờ sự cân bằng giữa cường độ, độ dai và khả năng chống nứt do ăn mòn ứng suất.

A7475

Nổi bật ở độ dai phá hủy cao và có ứng dụng trong vỏ thân máy bay. Do đó, trong thiết kế hàng không: không có “mác mạnh nhất” — chỉ có mác phù hợp hơn với từng vị trí và dạng tải.

Có phải toàn bộ thân máy bay hiện đại đều làm bằng nhôm?

Không. Nhôm vẫn là vật liệu kết cấu quan trọng trong ngành hàng không, nhưng máy bay hiện đại có thể kết hợp nhiều loại vật liệu như:

• hợp kim nhôm;
• vật liệu composite;
• titan;
• thép tại một số chi tiết;
• vật liệu laminate trong những thiết kế nhất định.

Ví dụ, vật liệu GLARE kết hợp các lớp nhôm A2024-T3 với sợi thủy tinh đã được nghiên cứu và ứng dụng cho kết cấu vỏ thân nhằm cải thiện khả năng chống phát triển vết nứt mỏi.

Vì vậy, không nên hiểu “thân máy bay” đồng nghĩa với “100% nhôm”. Tuy nhiên, các hợp kim nhôm 2xxx và 7xxx vẫn đóng vai trò rất quan trọng trong nhiều thiết kế thân máy bay.

Khi chọn nhôm cho chi tiết thân máy bay cần quan tâm những gì?

Tên mác chỉ là bước đầu tiên. Một yêu cầu kỹ thuật đầy đủ thường cần xác định thêm:

Trạng thái nhiệt luyện

Ví dụ cùng A7075 nhưng T6, T651 hay T73 có thể có cơ tính và khả năng chống ăn mòn ứng suất khác nhau.

Dạng vật liệu

Có thể là:

• tấm mỏng;
• plate;
• thanh;
• extrusion;
• forging.

Mỗi dạng có đặc tính và ứng dụng riêng.

Chiều dày

Cơ tính và khả năng làm việc của hợp kim có thể thay đổi theo chiều dày và dạng bán thành phẩm.

Hướng vật liệu

Với chi tiết hàng không chịu tải cao, hướng cán và hướng lấy phôi so với tải có thể là yếu tố cần được quy định trong bản vẽ.

Tiêu chuẩn

Không nên chỉ đặt: “A7075, dày 30 mm”.

Mà cần kiểm tra đầy đủ:

• tiêu chuẩn vật liệu;
• temper;
• dung sai;
• quy cách;
• yêu cầu cơ tính;
• yêu cầu bề mặt;
• chứng từ lô hàng.

Kích thước phôi và lượng dư

Nếu chi tiết cần CNC, việc chọn phôi quá lớn có thể làm:

• tăng lượng vật liệu phải bóc;
• tăng thời gian máy;
• tăng chi phí;
• tăng nguy cơ biến dạng khi gia công.

Do đó việc chuẩn bị phôi đúng ngay từ đầu có vai trò rất quan trọng.

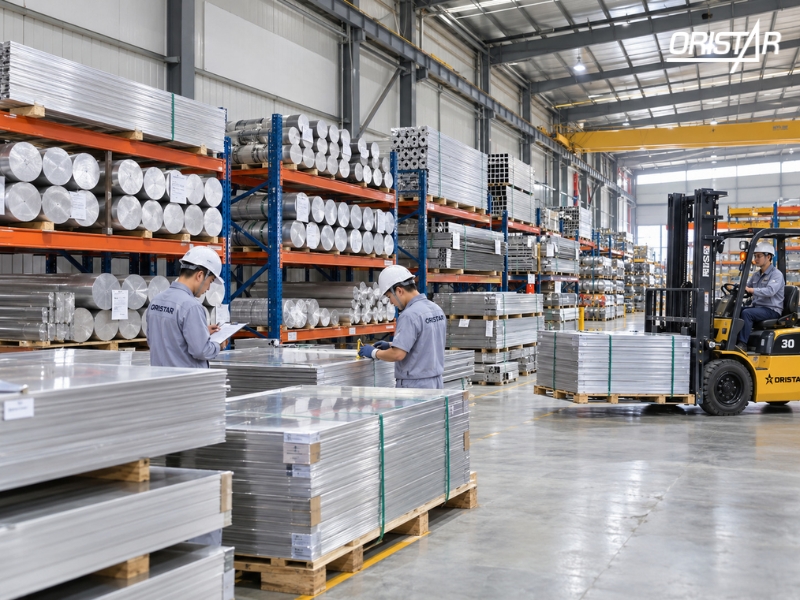

Oristar cung cấp nhôm kỹ thuật cho các chi tiết yêu cầu độ bền cao

Oristar hiện cung cấp nhiều dòng nhôm kỹ thuật phục vụ cơ khí chính xác và các ngành yêu cầu cao như:

• A2024;
• A6061;
• A7075;
• cùng các mác nhôm khác theo danh mục thực tế.

Trong đó, A2024 được đánh giá cao về khả năng chịu mỏi, còn A7075 nổi bật với cường độ cơ học rất cao và khả năng gia công tốt.

Ngoài cung cấp vật liệu, doanh nghiệp còn có thể kết hợp các công đoạn chuẩn bị phôi như:

• cắt theo kích thước;
• cắt theo bản vẽ;
• phay 4–6 mặt;
• kiểm soát kích thước phôi;
• chuẩn bị lượng dư phù hợp trước CNC.

Với các yêu cầu liên quan đến chi tiết hàng không, doanh nghiệp nên gửi đầy đủ: mác vật liệu + temper + tiêu chuẩn + quy cách + số lượng + bản vẽ hoặc yêu cầu gia công

để kiểm tra khả năng cung ứng chính xác.

Kết luận

Nhôm làm thân máy bay không chỉ có A2024 hay A7075. Vỏ thân, nẹp, khung vòng, khu vực cửa và vách áp lực đều thực hiện những nhiệm vụ kết cấu khác nhau nên yêu cầu về vật liệu cũng khác nhau.

A2024 và A2524 phù hợp với nhiều ứng dụng cần khả năng chịu mỏi và kiểm soát phát triển vết nứt; A7075 mang lại cường độ cao; trong khi A7050 và A7475 được sử dụng ở những vị trí cần sự cân bằng tốt giữa độ bền, độ dai và khả năng làm việc lâu dài. Vì vậy, khi lựa chọn nhôm cho thân máy bay, không nên chỉ hỏi “mác nào bền nhất”. Điều quan trọng hơn là xác định đúng bộ phận, dạng tải, trạng thái vật liệu, tiêu chuẩn và hình thái sản phẩm trước khi lựa chọn mác phù hợp.
