Nhôm Làm Sườn Cánh Máy Bay: Chọn Mác Theo Tải Trọng, Độ Dày Và Cách Gia Công

Sườn cánh máy bay thực sự chịu tải như thế nào?

Muốn chọn đúng nhôm làm sườn cánh máy bay, trước tiên cần hiểu rib không đơn thuần là một tấm kim loại dựng bên trong cánh. Nó tham gia trực tiếp vào hệ thống truyền tải của toàn bộ kết cấu cánh và phải duy trì hình dạng khí động học trong quá trình máy bay hoạt động.

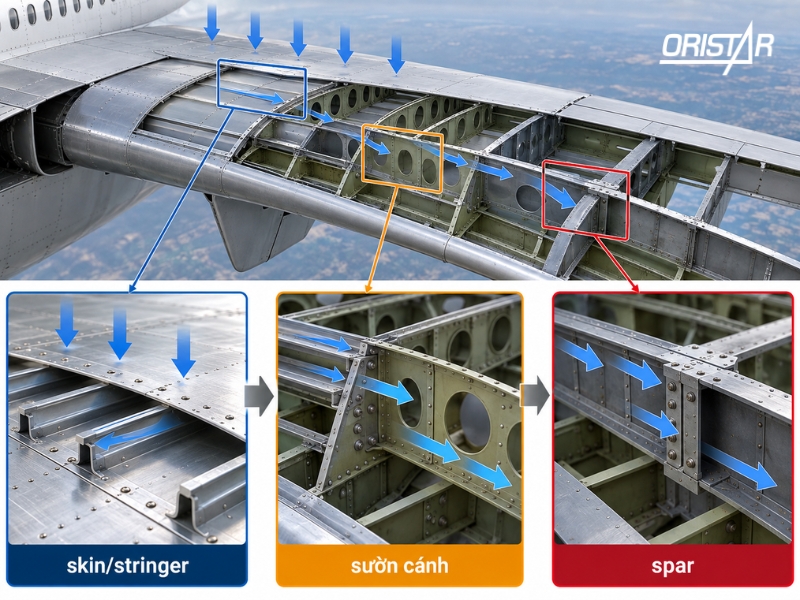

Theo FAA, ribs là các kết cấu ngang tạo nên bộ khung của cánh, giúp duy trì hình dạng cong khí động học và truyền tải từ skin và stringer tới spars.

Trong thực tế, sườn cánh có thể phải:

• giữ đúng hình dạng tiết diện khí động học;
• hỗ trợ và ổn định lớp vỏ cánh;
• truyền tải từ skin và stringer tới spar;
• chịu lực tại các vị trí liên kết;
• làm việc dưới tải lặp trong suốt vòng đời máy bay;
• duy trì độ cứng nhưng không làm tăng quá nhiều trọng lượng cánh.

Không phải mọi rib đều chịu mức tải giống nhau. Vị trí gần gốc cánh, khu vực liên kết hay vùng có tải tập trung có thể đặt ra yêu cầu vật liệu khác với những rib nằm ở vùng tải thấp hơn.

Vì vậy, lựa chọn vật liệu cần bắt đầu từ chính tải trọng và geometry của chi tiết thay vì chỉ nhìn vào tên mác nhôm.

Vì sao sườn cánh thường cần nhôm cường độ cao?

Sườn cánh phải đủ cứng để giữ hình dạng nhưng đồng thời cần càng nhẹ càng tốt. Điều này khiến tỷ lệ giữa độ bền và khối lượng trở thành một trong những yếu tố quan trọng khi lựa chọn vật liệu.

Tuy nhiên, cường độ cao chỉ là điều kiện đầu tiên. Một vật liệu dùng cho sườn cánh còn phải đáp ứng nhiều yêu cầu khác:

Chính sự kết hợp của các yêu cầu này khiến nhóm hợp kim 7xxx như A7050 và A7475 trở thành những lựa chọn đáng chú ý cho các kết cấu hàng không chịu tải.

Vì sao A7050 phù hợp với sườn cánh máy bay?

A7050 thuộc hệ hợp kim nhôm – kẽm – magiê – đồng và được sử dụng rộng rãi trong những kết cấu hàng không cần cường độ cao.

Điểm đáng chú ý của A7050 không đơn giản là “rất cứng”. Với sườn cánh, điều quan trọng hơn là khả năng cân bằng giữa cường độ, độ dai, khả năng chống nứt do ăn mòn ứng suất và tính ổn định ở các tiết diện tương đối dày. Dữ liệu ứng dụng hàng không do người dùng cung cấp cũng xác định A7050 trong nhóm vật liệu dùng cho wing ribs.

Đáng chú ý hơn, các nghiên cứu về gia công kết cấu sườn cánh đã sử dụng trực tiếp hợp kim 7050 cho chi tiết thực tế. Một nghiên cứu về rib chế tạo từ 7050 extrusion tập trung vào ảnh hưởng của ứng suất dư đến biến dạng trong quá trình gia công; lượng vật liệu cuối cùng bị loại bỏ có thể lên tới khoảng 95% so với phôi ban đầu.

Điều đó cho thấy A7050 phù hợp với bài toán rất đặc trưng của sườn cánh: phôi lớn → CNC nhiều pocket → thành và gân mỏng → yêu cầu kiểm soát biến dạng cao.

Lợi thế của A7050 với sườn cánh

A7050 đặc biệt đáng cân nhắc khi chi tiết cần:

• cường độ cao;
• độ dai tốt;
• khả năng làm việc với plate tương đối dày;
• kiểm soát nứt do ăn mòn ứng suất;
• gia công CNC từ phôi lớn;
• duy trì kích thước sau khi bóc nhiều vật liệu.

Vì vậy, A7050 thường phù hợp hơn với cách tiếp cận “kết cấu hàng không gia công nguyên khối” thay vì chỉ nhìn vào thông số độ bền kéo.

A7475 được dùng cho sườn cánh khi nào?

Nếu A7050 thường được nhắc đến nhờ sự cân bằng giữa cường độ, độ dai và khả năng làm việc với plate dày thì A7475 lại nổi bật ở khả năng chịu hư hỏng và độ dai phá hủy cao. Đây là đặc tính rất đáng chú ý với kết cấu hàng không, nơi một vết nứt nhỏ không chỉ cần được hạn chế hình thành mà còn phải được kiểm soát tốc độ phát triển.

Trong dữ liệu ngành, A7475 cũng nằm trong nhóm vật liệu dùng cho sườn cánh. Novelis 7475 trong danh mục aerospace plate cùng các hợp kim hàng không cường độ cao và damage-tolerant khác.

A7475 có thể phù hợp khi thiết kế ưu tiên:

• cường độ cao;
• độ dai phá hủy;
• khả năng chịu tải lâu dài;
• kiểm soát quá trình phát triển vết nứt.

Tuy nhiên, không nên hiểu A7475 luôn “tốt hơn” A7050. Hai mác giải quyết những bài toán vật liệu khác nhau và lựa chọn cuối cùng phải tuân theo specification của từng chi tiết.

A7050 hay A7475 phù hợp hơn với sườn cánh?

Không có một lựa chọn duy nhất cho mọi thiết kế sườn cánh. Cách đúng hơn là so sánh vật liệu với điều kiện chịu tải, chiều dày, dạng bán thành phẩm và phương pháp gia công.

Vì sao phôi làm sườn cánh dễ cong sau khi gia công CNC?

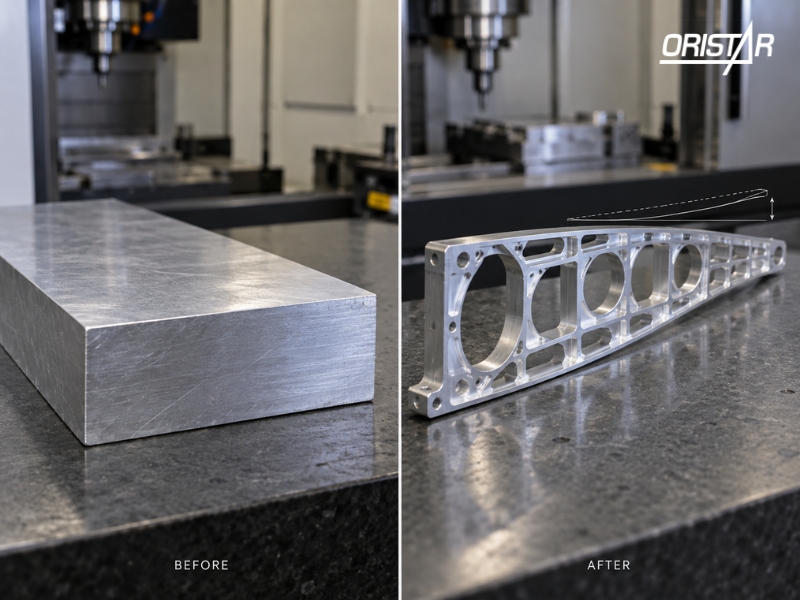

Đây là một trong những vấn đề đáng chú ý nhất khi sản xuất rib nguyên khối. Phôi ban đầu có thể là một tấm hoặc khối nhôm tương đối dày, nhưng sau gia công phần lớn vật liệu bị loại bỏ để tạo nên các gân, vách và pocket giảm trọng lượng.

Khi lượng vật liệu bị bóc quá lớn, trạng thái cân bằng ứng suất bên trong phôi thay đổi.

Chi tiết có thể xuất hiện:

• cong;
• xoắn;
• mất độ phẳng;
• sai kích thước sau khi tháo gá;
• sai vị trí các bề mặt liên kết.

Các nghiên cứu về rib bằng hợp kim 7050 đã chỉ ra mối liên hệ giữa ứng suất dư trong phôi và biến dạng sau quá trình gia công. Điều này đặc biệt đáng chú ý với chi tiết có tỷ lệ bóc vật liệu rất lớn.

Những yếu tố cần kiểm soát

Để hạn chế biến dạng, quá trình chuẩn bị và CNC cần xem xét:

• trạng thái nhiệt luyện của phôi;
• ứng suất dư;
• vị trí lấy chi tiết trên plate;
• hướng cán;
• phương án gá;
• lượng vật liệu bóc mỗi bước;
• chiến lược phay thô;
• bóc vật liệu cân bằng hai phía;
• lượng dư trước finishing.

Vì vậy, việc mua đúng mác nhôm mới chỉ là bước đầu. Phôi đầu vào cũng phải phù hợp với chiến lược gia công.

Temper ảnh hưởng thế nào đến nhôm làm sườn cánh máy bay?

Cùng một mác A7050 nhưng khác trạng thái nhiệt luyện có thể cho sự cân bằng khác nhau giữa cường độ, độ dai, chống ăn mòn ứng suất và độ ổn định. Vì thế, với rib chịu tải cao, temper phải được xem là một phần của specification vật liệu.

Không nên tự thay đổi giữa các temper chỉ vì cùng một tên alloy.

Ví dụ, bản vẽ yêu cầu A7050-T7451 thì việc thay bằng một trạng thái khác cần có phê duyệt kỹ thuật phù hợp. Trong hàng không, tên mác và temper phải luôn được đọc cùng nhau.

Plate hay extrusion phù hợp hơn để sản xuất sườn cánh?

Hình thái vật liệu ảnh hưởng trực tiếp đến lượng gia công, ứng suất dư và chi phí sản xuất. Do đó, cùng một mác nhôm nhưng lựa chọn plate hay extrusion có thể dẫn tới hai phương án sản xuất hoàn toàn khác nhau.

Sườn cánh từ plate

Plate phù hợp khi:

• chi tiết có hình học phức tạp;
• cần nhiều pocket;
• sườn được CNC nguyên khối;
• yêu cầu chính xác cao ở nhiều bề mặt;
• cần linh hoạt với nhiều geometry khác nhau.

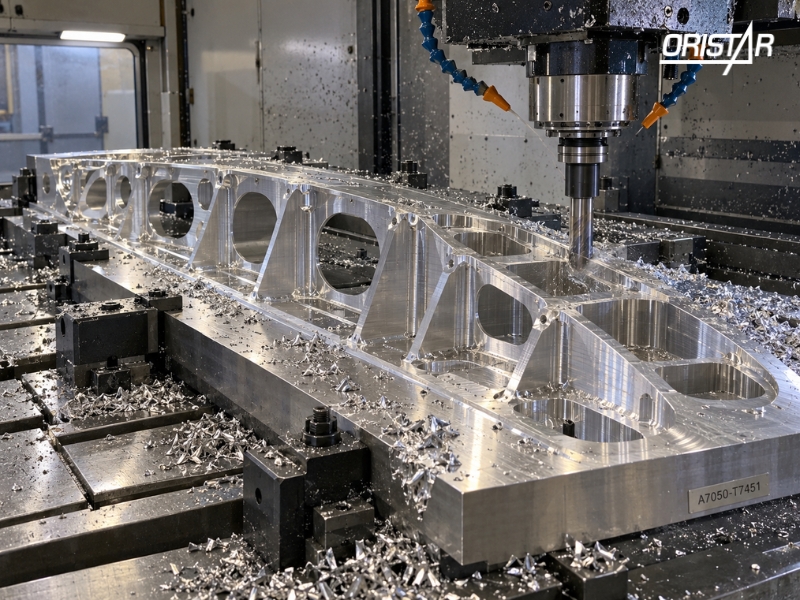

A7050-T7451 là một lựa chọn đáng chú ý cho hướng này.

Sườn cánh từ extrusion

Extrusion có lợi thế khi tiết diện ban đầu của phôi có thể được thiết kế gần hơn với hình dạng sản phẩm.

Điều này có thể giúp:

• giảm lượng vật liệu phải bóc;
• rút ngắn thời gian CNC;
• giảm lượng phoi;
• tối ưu hiệu suất sử dụng vật liệu.

Tuy nhiên, extrusion cũng đặt ra yêu cầu riêng về ứng suất dư và ổn định sau gia công. Việc lựa chọn plate hay extrusion phải dựa trên bản vẽ, quy mô sản xuất, geometry của rib và quy trình đã được phê duyệt.

Ngoài A7050 và A7475 còn mác nhôm nào dùng cho sườn cánh?

A7050 và A7475 là hai mác đáng tập trung khi phân tích bài toán vật liệu cho rib, nhưng chúng không phải những lựa chọn duy nhất.

Theo dữ liệu ứng dụng ngành hàng không, sườn cánh còn có thể sử dụng:

• A7040
• A7140
• A7160.

Đây là các mác chuyên dụng hơn và việc sử dụng phụ thuộc vào thiết kế cũng như specification của nhà sản xuất.

Không nên tự động thay các mác này bằng A7050, A7475 hay A7075 chỉ vì chúng cùng thuộc nhóm hợp kim cường độ cao.

Với linh kiện hàng không, khả năng “thay thế tương đương” phải được đánh giá và phê duyệt theo yêu cầu kỹ thuật cụ thể.

Khi đặt nhôm làm sườn cánh máy bay cần cung cấp thông tin gì?

Đối với vật liệu hàng không, chỉ gửi thông tin “cần nhôm A7050” là chưa đủ. Càng chi tiết ngay từ đầu, nhà cung cấp càng dễ kiểm tra đúng nguồn vật liệu và khả năng đáp ứng.

Doanh nghiệp nên cung cấp:

• mác hợp kim;
• temper;
• specification;
• tiêu chuẩn áp dụng;
• dạng vật liệu: plate, extrusion hoặc dạng khác;
• chiều dày;
• kích thước phôi;
• số lượng;
• hướng vật liệu nếu bản vẽ yêu cầu;
• yêu cầu chứng từ;
• kích thước thành phẩm nếu cần chuẩn bị phôi CNC.

Nếu cần phay chuẩn trước CNC, nên bổ sung:

• kích thước sau phay;
• lượng dư;
• số mặt cần phay;
• yêu cầu độ phẳng;
• dung sai kích thước.

Đây là cơ sở để hạn chế việc mua phôi quá lớn hoặc phải xử lý lại nhiều trước khi đưa lên máy.

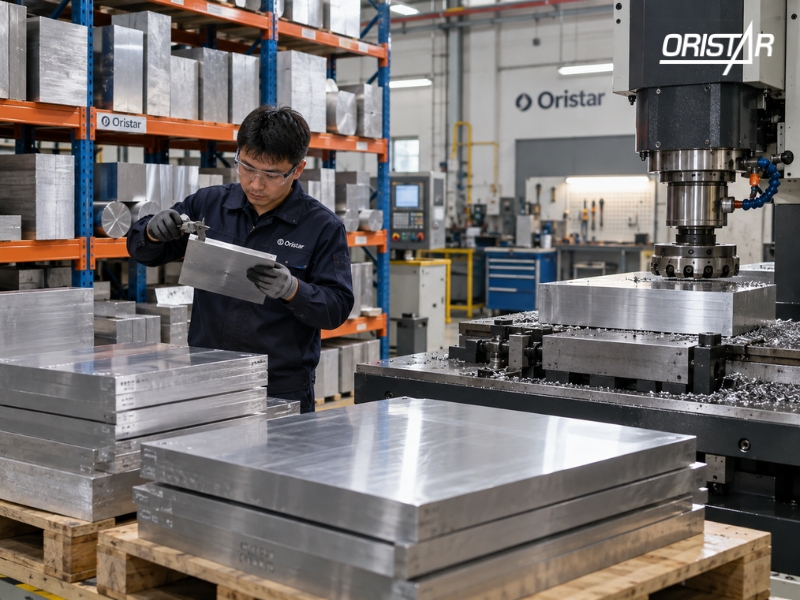

Oristar cung ứng và đặt riêng nhôm cho chi tiết sườn cánh theo specification

Với các chi tiết hàng không như sườn cánh, nhu cầu vật liệu thường không dừng ở những mác thương mại phổ biến. Khách hàng có thể cần đúng alloy, temper, specification và bộ chứng từ theo yêu cầu của dự án.

Oristar cung cấp các dòng nhôm kỹ thuật như:

• A2024;
• A6061;
• A7075.

A7075 ứng dụng kết cấu hàng không, với các trạng thái như T6, T651 và T7351. Ngoài các mác có sẵn, Oristar nhận đặt hàng riêng các mác nhôm hàng không như A7050, A7475 hoặc các alloy khác theo:

• specification;
• temper;
• quy cách;
• số lượng;
• yêu cầu chứng từ của khách hàng.

Đối với các dự án cần kiểm soát nguồn gốc vật liệu, khách hàng có thể yêu cầu hồ sơ như:

• CO;
• CQ;
• Mill Test/Mill Cert;
• thông tin phục vụ truy xuất lô vật liệu.

Tùy yêu cầu, phôi có thể được:

• cắt theo kích thước;
• chuẩn bị lượng dư phù hợp;
• phay 4–6 mặt;
• kiểm soát độ phẳng và độ vuông;
• chuẩn bị gần kích thước thành phẩm để giảm lượng vật liệu phải bóc.

Kết luận

Nhôm làm sườn cánh máy bay không được lựa chọn chỉ dựa vào việc mác nào có độ bền cao nhất. Rib là một phần của hệ kết cấu truyền tải của cánh, đồng thời nhiều thiết kế còn yêu cầu gia công nguyên khối từ plate hoặc extrusion với lượng vật liệu bóc rất lớn. A7050 đáng chú ý nhờ khả năng cân bằng giữa cường độ, độ dai, khả năng chống nứt do ăn mòn ứng suất và tính phù hợp với các chi tiết có tiết diện lớn. A7475 lại có lợi thế đáng chú ý về độ dai phá hủy và damage tolerance. Ngoài ra, A7040, A7140 hay A7160 cũng có thể xuất hiện tùy specification.

Câu hỏi thường gặp

Phần dưới tập trung vào các truy vấn kỹ thuật thường phát sinh khi tìm kiếm nhôm làm sườn cánh máy bay, giúp làm rõ thêm lựa chọn vật liệu mà không mở rộng sang toàn bộ kết cấu cánh.

Sườn cánh máy bay thường dùng nhôm gì?

Một số mác có thể gặp gồm A7050, A7475, A7040, A7140 và A7160. Mác cụ thể phụ thuộc thiết kế, tải trọng, temper, dạng bán thành phẩm và specification.

A7050 có dùng làm sườn cánh máy bay không?

Có. A7050 được sử dụng trong các kết cấu hàng không chịu tải cao và đã được nghiên cứu trực tiếp trong các ứng dụng wing rib, đặc biệt với chi tiết CNC từ plate hoặc extrusion.

A7050 hay A7475 phù hợp hơn với sườn cánh?

Không có một lựa chọn tốt hơn trong mọi trường hợp. A7050 đáng chú ý với plate dày và sự cân bằng giữa cường độ, độ dai, chống nứt ứng suất; trong khi A7475 nổi bật về damage tolerance và độ dai phá hủy. Lựa chọn cuối cùng phải theo bản vẽ và specification.

Vì sao sườn cánh dễ cong sau khi CNC?

Sườn nguyên khối thường bị bóc một lượng vật liệu rất lớn để tạo các pocket và gân mỏng. Khi vật liệu bị loại bỏ, trạng thái ứng suất dư thay đổi và có thể gây cong hoặc xoắn chi tiết.

Khi đặt nhôm làm sườn cánh cần cung cấp gì?

Tối thiểu nên có mác vật liệu, temper, specification, kích thước, số lượng và yêu cầu chứng từ. Nếu cần chuẩn bị phôi CNC, nên bổ sung bản vẽ, kích thước thành phẩm, lượng dư và yêu cầu độ phẳng.
