Nhôm Làm Khung Máy Bay: A7050, A7075 Hay A2024 Phù Hợp Hơn?

Khung máy bay cần vật liệu chịu những điều kiện gì?

Khung máy bay là một phần của hệ kết cấu chịu lực, phối hợp với vỏ, nẹp và các chi tiết liên kết để duy trì hình dạng và truyền tải trong quá trình vận hành.

Khác với lớp vỏ mỏng, nhiều chi tiết khung có:

• tiết diện lớn;
• chiều dày đáng kể;
• hình học phức tạp;
• nhiều vùng khoét giảm trọng lượng;
• yêu cầu CNC với lượng vật liệu bóc lớn.

Trong quá trình khai thác, khung có thể phải chịu:

• tải kéo và nén;
• tải uốn của thân;
• rung động;
• tải lặp;
• tải tập trung tại các vị trí liên kết;
• môi trường có nguy cơ ăn mòn.

Do đó, vật liệu phù hợp không chỉ cần “cứng”. Một hợp kim rất mạnh nhưng độ dai không phù hợp, nhạy với nứt do ăn mòn ứng suất hoặc biến dạng nhiều sau gia công vẫn có thể không phải lựa chọn tối ưu. Đây là lý do trong ngành hàng không, việc lựa chọn nhôm cho khung luôn phải đi cùng mác hợp kim, trạng thái nhiệt luyện và dạng bán thành phẩm.

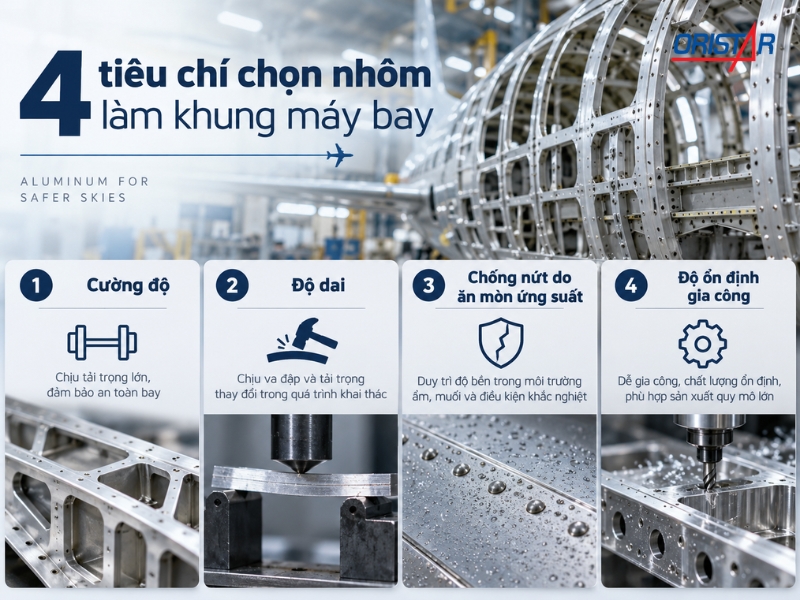

4 tiêu chí quan trọng khi chọn nhôm làm khung máy bay

Không thể đánh giá nhôm làm khung máy bay chỉ bằng một thông số như giới hạn bền kéo. Với kết cấu hàng không, kỹ sư thường phải cân bằng đồng thời nhiều yếu tố để vật liệu vừa chịu lực tốt, vừa duy trì được độ ổn định trong suốt quá trình gia công và khai thác.

1. Cường độ cơ học

Khung có nhiệm vụ truyền và chịu tải nên vật liệu phải có giới hạn bền và giới hạn chảy đủ cao.

Đây là lý do các hợp kim 7xxx như A7050 và A7075 được sử dụng nhiều trong kết cấu hàng không. Aluminum Association xác định 7050 và 7075 là hai hợp kim 7xxx tiêu biểu được dùng rộng rãi trong ngành máy bay. Tuy nhiên, độ bền không phải tiêu chí duy nhất.

2. Độ dai phá hủy

Một chi tiết chịu lực cần có khả năng hạn chế vết nứt phát triển nhanh khi xuất hiện khuyết tật nhỏ. Đặc biệt với các chi tiết khung có tuổi thọ dài, độ dai phá hủy có ý nghĩa lớn đối với độ an toàn của kết cấu.

Đây cũng là một trong những lý do các hợp kim như A7050 được phát triển và sử dụng trong những kết cấu hàng không chịu tải cao.

3. Khả năng chống nứt do ăn mòn ứng suất

Các hợp kim nhôm cường độ cao có thể nhạy với hiện tượng nứt do sự kết hợp giữa:

• ứng suất kéo;
• môi trường ăn mòn;
• thời gian khai thác.

Vì vậy, không thể chỉ nhìn vào độ bền kéo của mác vật liệu. Trạng thái nhiệt luyện như T73, T74, T76 có thể được lựa chọn để đạt sự cân bằng khác giữa cường độ và khả năng chống nứt do ăn mòn ứng suất.

4. Độ ổn định khi gia công

Khung máy bay có thể được CNC từ plate dày với lượng vật liệu bị loại bỏ rất lớn. Nếu phôi có ứng suất dư cao, chi tiết có thể:

• cong;
• xoắn;
• mất độ phẳng;
• sai kích thước sau khi tháo gá.

Vì sao A7050 thường được nhắc đến khi làm khung máy bay?

A7050 là hợp kim nhôm thuộc hệ Al-Zn-Mg-Cu, được phát triển cho các ứng dụng hàng không cường độ cao.

Điểm đáng chú ý của A7050 nằm ở sự cân bằng giữa:

• độ bền cao;
• độ dai tốt;
• khả năng chống nứt do ăn mòn ứng suất;
• khả năng duy trì cơ tính ở tiết diện dày.

Đây là khác biệt rất quan trọng khi nói về khung. Một tấm nhôm mỏng và một phôi dày 80–100 mm không đặt ra cùng một bài toán về nhiệt luyện.

Khi tiết diện vật liệu tăng, tốc độ làm nguội giữa bề mặt và lõi có thể khác nhau, từ đó ảnh hưởng đến cơ tính và ứng suất dư. A7050 có độ nhạy với quá trình tôi thấp hơn A7075 và được đánh giá phù hợp với plate hàng không dày. Aircraft Materials ghi nhận A7050 đặc biệt phù hợp cho plate khoảng 3–6 inch và liệt kê fuselage frames, bulkheads và wing skins trong nhóm ứng dụng tiêu biểu.

Điều đó lý giải vì sao A7050 thường được xem xét cho:

• frame dày;
• bulkhead;
• chi tiết CNC từ plate lớn;
• các kết cấu chịu tải cao cần độ dai tốt.

A7075 có phù hợp để làm khung máy bay không?

Có. A7075 là một trong những hợp kim nhôm cường độ cao phổ biến nhất trong hàng không. Oristar hiện cung cấp A7075 dạng tấm với các trạng thái như T6, T651 và T7351, đồng thời định hướng vật liệu này cho các bộ phận kết cấu máy bay và chi tiết chịu tải cao.

Điểm mạnh của A7075 gồm:

• độ bền rất cao;
• tỷ lệ độ bền trên trọng lượng tốt;
• khả năng gia công cơ khí phù hợp;
• thích hợp với các chi tiết chịu tải lớn.

Trong ứng dụng thực tế, Kaiser Aluminum liệt kê 7075-T73511 và 7075-T76511 cho fuselage frames ở dạng thanh định hình cứng. Điều này cho thấy một vấn đề quan trọng: A7075 có thể rất phù hợp cho khung, nhưng phải xét đồng thời temper và dạng sản phẩm.

Cần xác định rõ:

• A7075-T6;
• A7075-T651;
• A7075-T7351;
• hoặc temper khác theo specification.

Vì sao A7075-T6 không phải lúc nào cũng là lựa chọn tốt nhất?

T6 thường giúp A7075 đạt mức cường độ cao. Nhưng trong một số kết cấu hàng không, việc tối đa hóa độ bền không phải mục tiêu duy nhất.

Một chi tiết phải làm việc nhiều năm còn cần:

• khả năng chống nứt do ăn mòn ứng suất;
• độ dai;
• độ ổn định lâu dài.

Đó là lý do những trạng thái quá già hóa như T73 hoặc các biến thể tương ứng có thể được sử dụng cho các kết cấu hàng không. Aluminum Association liệt kê cả 7075-T6/T651 và 7075-T73/T7351 cho các ứng dụng aircraft structures. Vì vậy, khi chọn A7075 làm khung máy bay, câu hỏi không nên chỉ là: “A7075 có đủ bền không?” mà còn phải hỏi: “Temper nào đáp ứng đúng yêu cầu của bản vẽ và điều kiện làm việc?”

A2024 vẫn có vai trò gì khi làm khung máy bay?

So với A7050 hay A7075, A2024 có cường độ thấp hơn nhưng điều đó không có nghĩa nó không phù hợp với kết cấu khung.

A2024 thuộc hệ Al-Cu và nổi bật với:

• độ bền cao;
• khả năng chịu mỏi tốt;
• khả năng gia công cơ khí tốt;
• lịch sử sử dụng lâu dài trong ngành hàng không.

Oristar hiện mô tả A2024 là hợp kim cường độ cao, chịu mỏi tốt và được ứng dụng trong các cấu kiện hàng không.

Đáng chú ý hơn, Kaiser Aluminum liệt kê A2024-T3511 cùng A7075-T73511 và A7075-T76511 cho fuselage frames dạng extruded shape. Điều này cho thấy một nguyên tắc quan trọng: Không thể chọn hợp kim mà bỏ qua dạng bán thành phẩm.

A2024 dạng extrusion có thể phù hợp cho một loại frame, trong khi A7050 plate dày lại phù hợp hơn cho một frame khác được CNC từ phôi lớn.

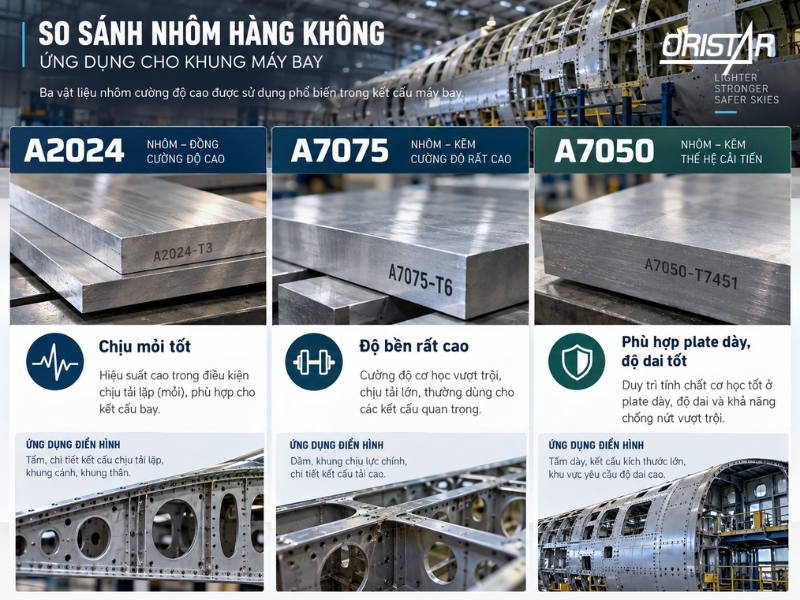

A7050, A7075 hay A2024 phù hợp hơn?

Không có một mác tốt nhất cho tất cả các loại khung. Có thể định hướng như sau:

Bảng trên chỉ mang tính định hướng. Đối với linh kiện hàng không thực tế, mác vật liệu phải tuân thủ:

• bản vẽ;
• specification;
• temper;
• dạng sản phẩm;
• tiêu chuẩn của nhà sản xuất.

Không nên tự ý thay A7050 bằng A7075 hoặc ngược lại chỉ dựa trên độ bền danh nghĩa.

Temper ảnh hưởng thế nào đến nhôm làm khung máy bay?

Cùng một mác nhôm nhưng khác trạng thái nhiệt luyện có thể cho độ bền, khả năng chống ăn mòn ứng suất và độ ổn định khi gia công khác nhau. Vì vậy, khi lựa chọn nhôm làm khung máy bay, cần xem xét đồng thời mác hợp kim và temper thay vì chỉ quan tâm đến A7075 hay A7050.

Có thể thấy, temper không chỉ làm thay đổi cường độ của vật liệu mà còn ảnh hưởng trực tiếp đến khả năng chống nứt, độ ổn định và hiệu quả gia công. Vì vậy, thông tin kỹ thuật đầy đủ phải là A7075-T651, A7075-T7351 hay A7050-T7451 thay vì chỉ ghi chung là A7075 hoặc A7050.

Plate, extrusion hay forging – dạng nào phù hợp với khung?

Cùng một mác nhôm có thể được sản xuất dưới nhiều dạng khác nhau.

Khung từ extrusion

Extrusion phù hợp khi cần:

• tiết diện dài;
• profile tương đối ổn định;
• giảm lượng vật liệu phải CNC.

Khung từ plate

Plate thích hợp với:

• frame có hình học phức tạp;
• chi tiết cần pocket;
• bulkhead;
• linh kiện được CNC nguyên khối.

Đây là nhóm ứng dụng rất phù hợp với A7050-T7451 hoặc T7651 khi thiết kế yêu cầu plate dày, độ phẳng và biến dạng thấp.

Khung từ forging

Forging được sử dụng ở những kết cấu cần tính chất cơ học cao và đường truyền tải phức tạp. Việc chọn dạng nào phụ thuộc hoàn toàn vào thiết kế và quy trình sản xuất.

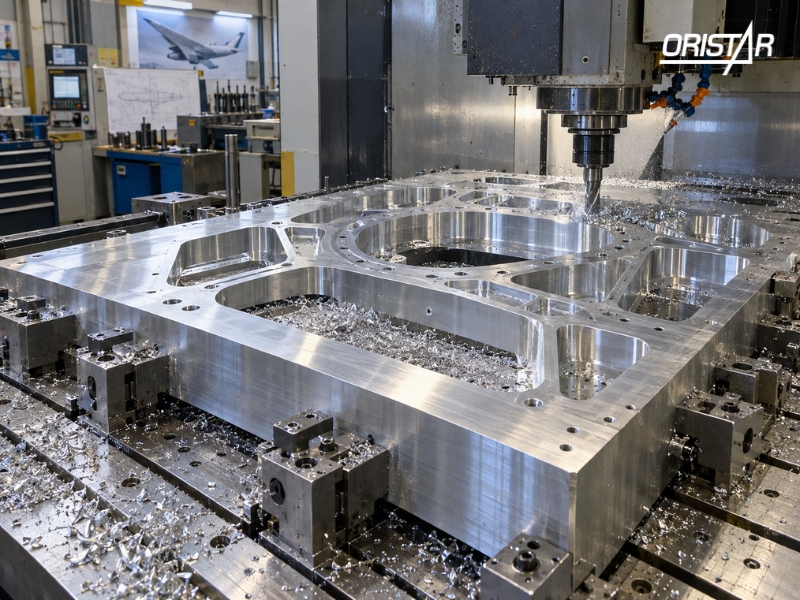

Vì sao khung nhôm có thể bị cong sau khi gia công CNC?

Đây là vấn đề đặc biệt đáng chú ý với frame gia công nguyên khối. Một phôi ban đầu có thể rất dày, nhưng chi tiết cuối lại có:

• thành mỏng;
• pocket lớn;
• nhiều vùng khoét;
• lượng vật liệu bị bóc đi rất cao.

Trong quá trình phay, ứng suất dư bên trong phôi được phân bố lại.

Nếu:

• bóc vật liệu quá nhiều về một phía;
• gá quá chặt;
• chiến lược roughing không phù hợp;
• vật liệu có ứng suất dư lớn;

chi tiết có thể cong hoặc xoắn sau khi tháo gá. Đây cũng là lý do với khung CNC từ plate, các tiêu chí như stress relieved, flatness và low distortion rất quan trọng. Kaiser đưa “flatness” và “low distortion” thành các thuộc tính chính cho nhiều loại plate A7050 dùng trong kết cấu hàng không.

Khi đặt nhôm làm khung máy bay cần cung cấp những thông tin gì?

Đối với vật liệu kỹ thuật cao, không nên chỉ gửi: “Cần nhôm A7075 dày 50 mm.”

Một yêu cầu đầy đủ nên gồm:

• mác vật liệu;
• temper;
• tiêu chuẩn;
• dạng sản phẩm;
• chiều dày;
• kích thước phôi;
• hướng vật liệu nếu bản vẽ có yêu cầu;
• dung sai;
• chứng từ;
• số lượng;
• yêu cầu cắt hoặc phay sơ bộ.

Nếu chi tiết sẽ CNC, nên cung cấp thêm:

• kích thước thành phẩm;
• lượng dư mong muốn;
• yêu cầu độ phẳng;
• số mặt cần phay.

Điều này giúp tránh mua phôi quá lớn, giảm lượng vật liệu phải bóc và kiểm soát chi phí gia công tốt hơn.

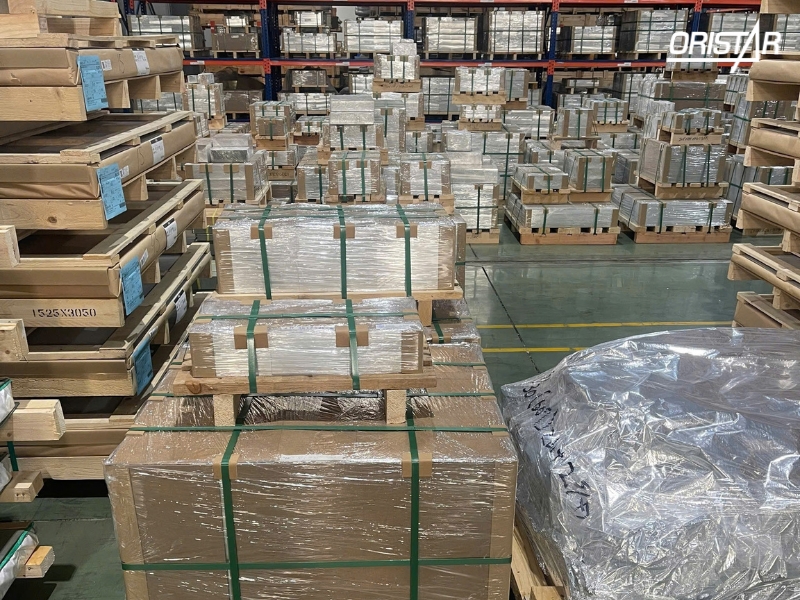

Oristar hỗ trợ chuẩn bị phôi nhôm cho chi tiết khung gia công CNC

Trong danh mục vật liệu, Oristar hiện cung cấp các mác nhôm kỹ thuật như A2024 và A7075 phục vụ hàng không, cơ khí chính xác và các chi tiết chịu tải cao. Ngoài cung cấp vật liệu, doanh nghiệp có thể kết hợp các công đoạn chuẩn bị phôi như:

• cắt nhôm theo kích thước;
• cắt theo bản vẽ;
• phay 4–6 mặt;
• kiểm soát độ phẳng;
• chuẩn bị lượng dư trước CNC.

Đối với chi tiết khung yêu cầu kỹ thuật cao, doanh nghiệp nên gửi đầy đủ: mác + temper + tiêu chuẩn + chiều dày + kích thước + bản vẽ để đối chiếu chính xác khả năng cung ứng.

Kết luận

Nhôm làm khung máy bay không được lựa chọn đơn giản theo tiêu chí mác nào “cứng nhất”. A7075 có lợi thế lớn về cường độ, A2024 nổi bật ở khả năng chịu mỏi và có ứng dụng trong các frame dạng extrusion, trong khi A7050 đặc biệt đáng chú ý ở những chi tiết plate dày cần cân bằng giữa cường độ, độ dai, khả năng chống nứt do ăn mòn ứng suất và độ ổn định sau gia công. Vì vậy, lựa chọn vật liệu cho khung phải dựa đồng thời vào mác hợp kim, temper, chiều dày, dạng bán thành phẩm và phương pháp gia công. Đây mới là cơ sở để chọn đúng vật liệu cho một kết cấu chịu lực hàng không.
