Trong hệ thống điện công nghiệp, đồng cho tủ điện (thanh đồng cái - Busbar) đóng vai trò là mạch máu dẫn điện chính. Việc lựa chọn đúng loại đồng không chỉ đảm bảo hiệu suất truyền tải mà còn quyết định sự an toàn của toàn bộ hệ thống. Tại Oristar, chúng tôi cung cấp giải pháp đồng tủ điện chất lượng cao, đáp ứng các tiêu chuẩn khắt khe nhất của ngành điện lực.

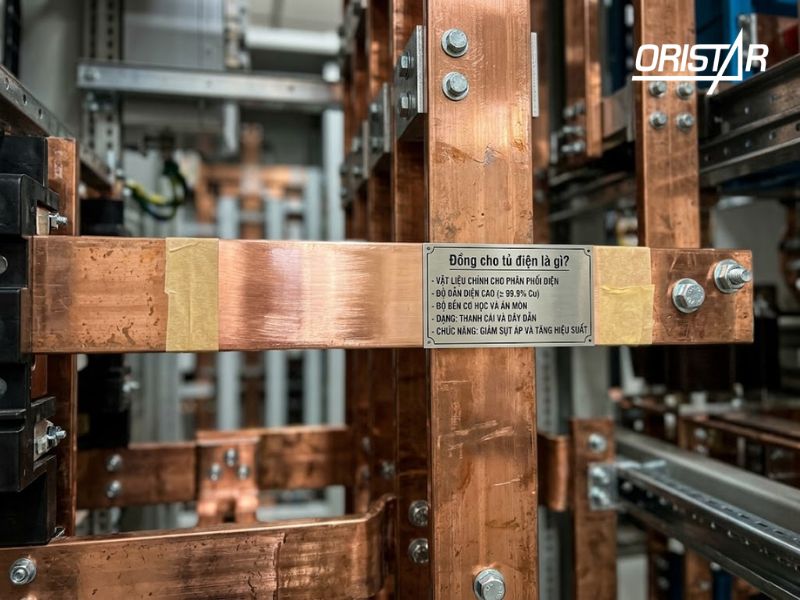

Đồng cho tủ điện là gì?
Đồng cho tủ điện, hay còn gọi là đồng thanh cái (Busbar), là những thanh kim loại có mặt cắt thưởng ở dạng hình chữ nhật, được làm từ đồng có độ tinh khiết cao (thường >99.9%). Nhiệm vụ chính của thanh cái đồng là kết nối các thiết bị điện (máy biến áp, aptomat, rơ le...) và phân phối điện năng từ nguồn đến các phụ tải trong tủ điện phân phối (MSB), tủ điều khiển (DB) hoặc trạm biến áp.
Hiểu một cách đơn giản nhất thì thanh cái tủ điện chính là mối nối để giúp dòng điện đến cũng như dòng điện đi truyền qua nó. Hiện nay, thanh cái ngoài việc lắp đặt trong tủ điện còn được ứng dụng nhiều trong hệ thống điện dân dụng và công nghiệp.
Tất nhiên, nếu gọi là thanh cái tủ điện thì kích thước của chúng chắc chắn phải có độ dài. Thông thường, busbar sẽ được làm từ chất liệu đồng với màu cam đỏ có tính thẩm mỹ cao. Kích thước của thanh cái cũng được sản xuất đúng theo tiêu chuẩn. Chiều dài phổ biến là 4m nhưng chiều rộng và độ dày sẽ có sự đa dạng tùy theo đặc điểm công trình ứng dụng khác nhau.
Có thể kể đến một số kích thước thiết kế phổ biến như: Thanh cái phổ biến nhất là 4x40 mm; 5x40 mm; 6x50 mm; 8x60 mm...Tuy nhiên, dù có sự khác biệt về kích thước thì thanh cái vẫn có thể hoàn thành tốt nhiệm vụ truyền dẫn năng lượng điện trong mỗi vị trí lắp đặt.

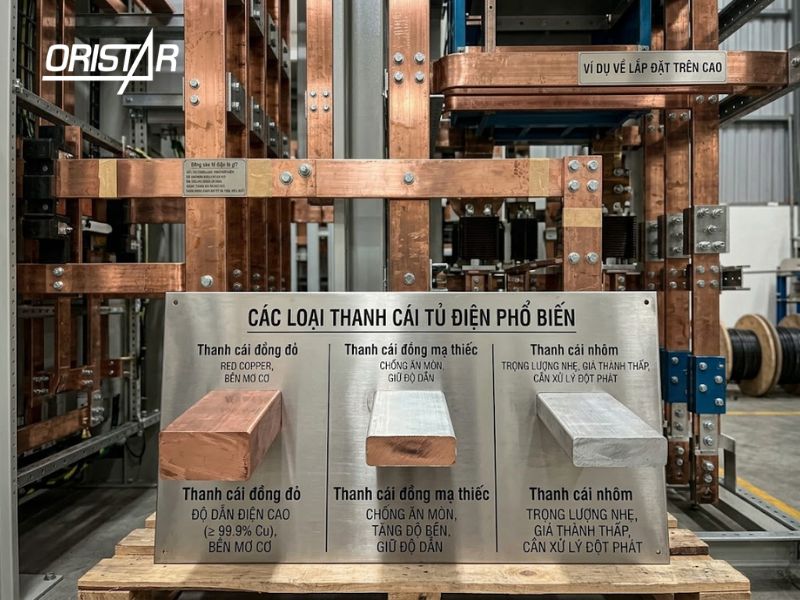

Các loại thanh cái tủ điện phổ biến
Tại Oristar, chúng tôi phân loại thanh cái dựa trên hai tiêu chí chính: Vật liệu cấu tạo và Cấu trúc sơ đồ vận hành.
Phân loại theo vật liệu và lớp mạ
- Thanh cái đồng đỏ: Sử dụng mác đồng C1100 (độ tinh khiết >99.9%). Độ dẫn điện cao nhất (min. 100% IACS), tản nhiệt nhanh, dễ uốn gập trong không gian hẹp.
- Thanh cái đồng mạ thiếc: Thanh đồng được phủ một lớp thiếc mỏng để ngăn chặn quá trình oxy hóa (lớp gỉ đồng xanh). Kháng ăn mòn cực tốt, đặc biệt quan trọng tại các điểm tiếp xúc (joint), phù hợp cho môi trường độ ẩm cao hoặc ven biển.
- Thanh cái nhôm: Giải pháp kinh tế cho các hệ thống không yêu cầu quá khắt khe về diện tích tủ (do nhôm cần tiết diện lớn hơn đồng để dẫn cùng một dòng điện).
Phân loại theo cấu trúc hệ thống (Sơ đồ điện)
Tùy vào yêu cầu về độ tin cậy và khả năng cung cấp điện liên tục, các kỹ sư sẽ lựa chọn:
- Hệ thống thanh cái đơn: Cấu trúc đơn giản nhất, chi phí thấp. Tuy nhiên, khi bảo trì thanh cái sẽ phải ngắt điện toàn bộ hệ thống.
- Hệ thống thanh cái kép: Gồm hai thanh cái chạy song song. Cho phép chuyển đổi nguồn linh hoạt, giúp bảo trì một thanh cái mà không làm gián đoạn việc cung cấp điện.
- Hệ thống thanh cái vòng: Các thanh cái được kết nối thành một vòng khép kín. Đây là giải pháp có độ tin cậy cao, đảm bảo tải vẫn có điện ngay cả khi một phân đoạn thanh cái bị sự cố.
Tiêu chuẩn kỹ thuật thanh cái tủ điện tại Oristar
Mọi sản phẩm đồng thanh cái cung cấp bởi Oristar đều tuân thủ các quy chuẩn khắt khe để đảm bảo an toàn vận hành:
|
Thông số kỹ thuật
|
Tiêu chuẩn áp dụng
|
Ý nghĩa kỹ thuật
|
|
Độ tinh khiết đồng
|
≥ 99.9% (Mác C1100)
|
Đảm bảo điện trở suất thấp nhất, giảm tổn thất điện năng.
|
|
Độ dẫn điện
|
≥ 100% IACS
|
Tối ưu hóa khả năng tải dòng, giảm phát sinh nhiệt.
|
|
Tiêu chuẩn thiết kế
|
IEC 60439-1
|
Quy định về độ tăng nhiệt và khả năng chịu dòng ngắn mạch.
|
|
Dung sai kích thước
|
ASTM B187 / JIS H3250
|
Đảm bảo độ chính xác khi lắp ghép với các thiết bị đóng ngắt.
|
Cách lựa chọn kích thước thanh cái theo dòng điện
Việc chọn tiết diện thanh cái là bước quan trọng nhất trong thiết kế tủ điện. Các kỹ sư cần căn cứ vào:
- Dòng điện định mức: Ví dụ tủ 1000A, 1600A, 2500A...
- Khả năng phát nóng: Nhiệt độ làm việc của thanh cái không được vượt quá 85°C (theo tiêu chuẩn IEC).
- Mật độ dòng điện: Thông thường chọn J ≈ 1.5A/mm² - 2A/mm² cho đồng.
- Bảng tra chuẩn: Oristar có thể cung cấp bảng tra dòng tải cho phép của thanh đồng cái dựa trên điều kiện lắp đặt (đứng, ngang, số lượng thanh ghép song song).

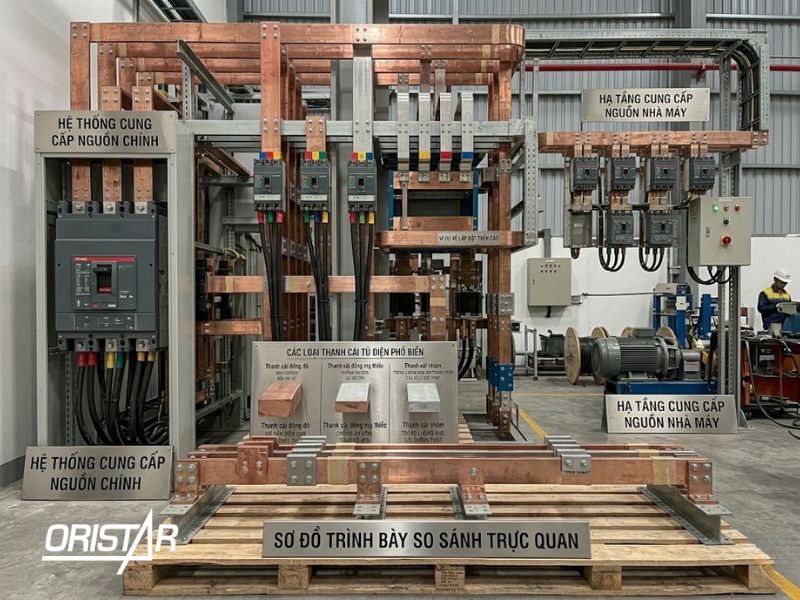

Ứng dụng thực tế của thanh cái trong hệ thống điện
Thanh cái tủ điện không chỉ là vật liệu lý thuyết mà đã được kiểm chứng qua hàng nghìn dự án thực tế tại Việt Nam:
- Hệ thống tủ điện tổng MSB cho Nhà máy Sản xuất: Tại các khu công nghiệp, thanh cái đồng đỏ bản lớn (ví dụ 10x100mm, 10x120mm) thường được sử dụng để dẫn dòng từ máy biến áp 2500kVA vào tủ tổng. Việc sử dụng đồng C1100 của Oristar giúp giảm thiểu tổn thất nhiệt năng, ngăn ngừa tình trạng quá nhiệt gây sụt áp dây chuyền sản xuất.
- Hệ thống Busway trục đứng tại Tòa nhà Cao tầng: Thay vì dùng hàng chục sợi cáp điện to nặng chạy dọc tòa nhà, các hệ thống Busway sử dụng thanh cái đồng mạ thiếc ghép sát nhau. Giải pháp thực tế này giúp tiết kiệm 40% không gian hộp kỹ thuật và đảm bảo chống cháy lan tốt hơn cáp nhựa truyền thống.
- Kết nối Trạm biến áp ngoài trời: Với các trạm biến áp tiếp xúc trực tiếp với không khí độ ẩm cao, thanh cái mạ thiếc là lựa chọn bắt buộc. Lớp thiếc ngăn chặn hoàn toàn tình trạng oxy hóa tại các điểm đấu nối, giúp trạm vận hành 15-20 năm mà không cần vệ sinh tiếp điểm thường xuyên.
- Hệ thống Tủ tụ bù: Thanh cái được gia công uốn chữ L để kết nối gọn gàng giữa các tụ bù. Độ phẳng của bề mặt thanh cái Oristar giúp tiếp xúc điện giữa thanh cái và đầu cực tụ luôn đạt 100%, tránh hiện tượng phóng điện hồ quang khi đóng ngắt tụ bù liên tục.
Báo giá thanh cái tủ điện & Các yếu tố ảnh hưởng
Do đồng là kim loại màu có giá trị cao, giá thanh cái thường biến động theo thị trường. Dưới đây là bảng tổng hợp các yếu tố chính ảnh hưởng đến báo giá tại Oristar:
|
Yếu tố ảnh hưởng
|
Mô tả chi tiết
|
Tác động đến ngân sách
|
|
Giá đồng sàn LME
|
Cập nhật theo thời giá sàn London (London Metal Exchange) hàng ngày.
|
Yếu tố then chốt, gây biến động trực tiếp lên đơn giá kg.
|
|
Quy cách phổ thông
|
Các khổ chuẩn như 5x20, 10x50, 10x100mm... luôn sẵn hàng số lượng lớn.
|
Tối ưu chi phí do sản xuất hàng loạt, thời gian giao hàng nhanh.
|
|
Quy cách phi tiêu chuẩn
|
Các kích thước lẻ, độ dày đặc biệt không có trong bảng quy cách chuẩn.
|
Giá thường cao hơn do phải gia công riêng và tỷ lệ hao hụt lớn.
|
|
Công nghệ mạ
|
Mạ thiếc (Tinned) hoặc mạ bạc (Silvered) để tăng tính dẫn điện và chống ăn mòn.
|
Cộng thêm chi phí dựa trên diện tích bề mặt (m2) cần mạ.
|
|
Dịch vụ gia công
|
Cắt theo chiều dài bản vẽ, đục lỗ, phay phẳng bề mặt tiếp xúc, uốn định hình.
|
Phí gia công tính trên số lượng chi tiết hoặc giờ máy CNC.
|

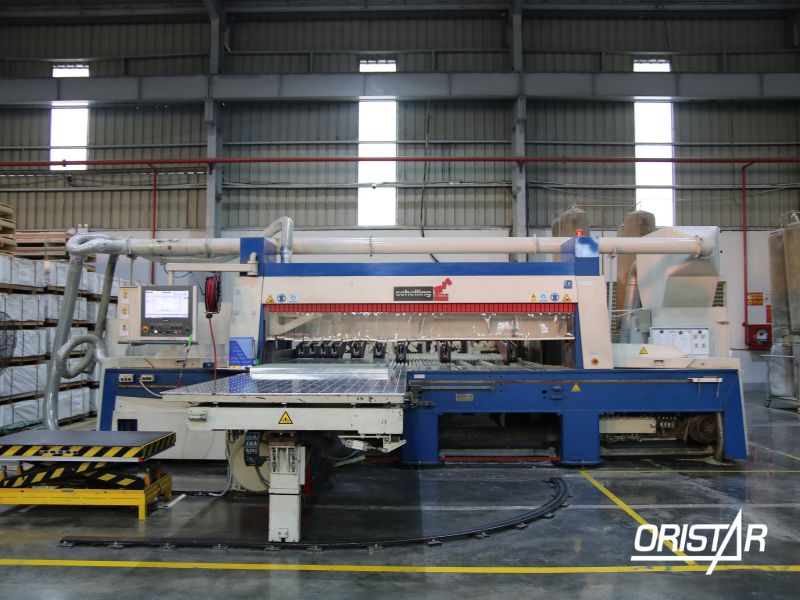

Năng lực cung ứng thanh cái tủ điện của Oristar
Oristar không chỉ bán đồng, chúng tôi bán giải pháp phôi thanh cái đồng hoàn thiện giúp nhà thầu tủ điện nâng cao năng suất:
- Tối ưu hóa hao phí (Zero Waste): Thay vì mua thanh cái nguyên bản (thường dài 4m) về tự cắt và chịu tỷ lệ phế liệu lớn (đầu mẩu, vụn cắt), Oristar cung cấp dịch vụ cắt theo đúng kích thước bản vẽ của khách hàng (Cut-to-size). Khách hàng chỉ trả tiền cho phần phôi thực sự sử dụng.
- Tiết kiệm thời gian gia công & Nhân công: Bỏ qua công đoạn đo đạc, cắt gọt thô tại xưởng. Phôi đồng từ Oristar đã sẵn sàng để đưa thẳng vào máy (đột, chấn, uốn) giúp nhà thầu tăng tốc độ lắp ráp tủ bảng điện, đáp ứng tiến độ dự án gấp.
- Độ chính xác kỹ thuật cao: Sử dụng hệ thống cưa cắt tự động, Oristar đảm bảo dung sai kích thước tốt và bề mặt cắt phẳng mịn, không bavia. Điều này giúp các mối nối trong tủ điện khít hơn, tăng độ dẫn điện và an toàn hệ thống.
- Đảm bảo chất lượng vật liệu (100% chuẩn kỹ thuật): Thanh cái đồng (Busbar) của Oristar cam kết đúng mã hợp kim (C1100), đúng độ cứng, đảm bảo độ dẫn điện tiêu chuẩn quốc tế (IACS). Tránh rủi ro mua phải đồng pha tạp chất gây phát nhiệt, cháy nổ tủ điện. Luôn kèm đầy đủ CO/CQ theo từng lô.
- Giảm áp lực lưu kho (Just-in-Time): Nhà thầu không cần ôm một lượng lớn thanh cái nguyên bản trong kho làm đọng vốn. Có thể đặt hàng phôi cắt sẵn theo tiến độ từng dự án qua Oristar Plus, giao hàng tận xưởng đúng lúc cần.
- Tư vấn kỹ thuật chuyên sâu: Đội ngũ Oristar không chỉ báo giá, mà còn hỗ trợ tư vấn chọn đúng quy cách (độ dày, bản rộng) chịu tải dòng điện (Ampe) phù hợp, giúp tối ưu chi phí vật tư mà vẫn đạt chuẩn thiết kế tủ điện.
- Hệ thống kho bãi: Sẵn sàng cung ứng số lượng lớn cho các dự án trọng điểm trên toàn quốc từ kho Hưng Yên và TP.HCM.
Oristar - Cung cấp kim loại hàng đầu khu vực Châu Á:
Khuyến cáo (Disclaimer): Mọi thông số kỹ thuật và cơ lý tính trong bài viết chỉ mang tính chất tham khảo và có thể thay đổi tùy thuộc vào quy cách, trạng thái vật liệu và nhà sản xuất. Thông số này không thay thế cho các tiêu chuẩn sản xuất chính thức (JIS, ASTM...). Quý khách vui lòng liên hệ Oristar để nhận tư vấn chi tiết và chính xác nhất cho nhu cầu của mình.
