Cong Vênh Tấm Kim Loại: Nguyên Nhân Nào Ảnh Hưởng Đến Gia Công CNC?

Độ cong vênh tấm kim loại là gì?

Độ cong vênh tấm kim loại là tình trạng bề mặt tấm không còn duy trì được độ phẳng theo yêu cầu, có thể biểu hiện dưới dạng võng, phồng, cong mép, xoắn hoặc biến dạng cục bộ. Mức độ biến dạng phụ thuộc vào vật liệu, chiều dày, kích thước tấm, ứng suất bên trong và quá trình gia công trước đó.

Đối với các chi tiết được gia công CNC, độ phẳng của phôi có vai trò quan trọng vì tấm kim loại cần được gá cố định chắc chắn trước khi cắt, phay hoặc thực hiện các công đoạn gia công khác. Nếu phôi đã bị cong vênh nhưng không được kiểm tra và xử lý phù hợp, sai lệch có thể tiếp tục ảnh hưởng đến quá trình định vị và kích thước chi tiết.

Độ cong vênh biểu hiện như thế nào?

Một số dạng thường gặp gồm:

• Cong theo chiều dài: tấm bị uốn lên hoặc xuống theo một phương.
• Cong theo chiều rộng: phần giữa hoặc hai mép tấm bị biến dạng.
• Phồng hoặc võng cục bộ: một khu vực trên bề mặt cao hoặc thấp hơn phần còn lại.
• Cong mép: mép tấm bị nâng lên hoặc hạ xuống so với mặt phẳng chung.
• Xoắn: các góc hoặc các vùng khác nhau của tấm không còn nằm trên cùng một mặt phẳng.

Không phải mọi mức độ cong vênh đều khiến phôi không thể sử dụng. Khả năng chấp nhận cần được đánh giá dựa trên chiều dày, kích thước tấm, yêu cầu độ phẳng và phương pháp gia công.

Những nguyên nhân gây cong vênh tấm kim loại

Độ cong vênh không nhất thiết xuất hiện do một nguyên nhân duy nhất. Trong thực tế, biến dạng có thể hình thành từ quá trình sản xuất vật liệu và tiếp tục thay đổi khi tấm được cắt, gia công hoặc bảo quản.

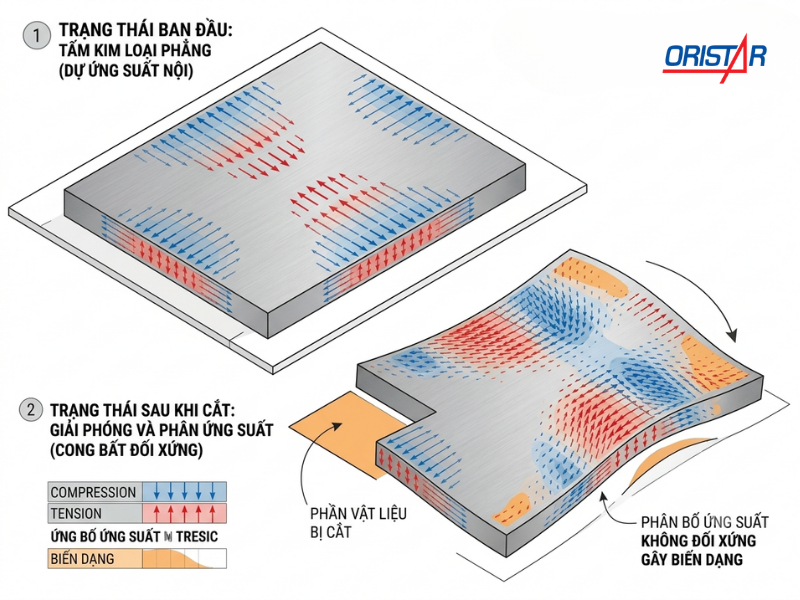

Ứng suất dư trong vật liệu

Trong quá trình cán, nhiệt luyện hoặc xử lý vật liệu, bên trong tấm kim loại có thể tồn tại ứng suất dư. Khi vật liệu được cắt hoặc bóc bỏ một phần, trạng thái cân bằng ứng suất thay đổi và có thể khiến tấm biến dạng.

Đây là một nguyên nhân đáng chú ý đối với các tấm có kích thước lớn hoặc những chi tiết yêu cầu độ phẳng và độ chính xác cao.

Quá trình cắt phôi

Cắt tấm thành các kích thước nhỏ hơn có thể làm giải phóng ứng suất tồn tại bên trong vật liệu. Tình trạng này có thể rõ rệt hơn khi:

• Tấm có kích thước lớn.
• Vật liệu có ứng suất dư cao.
• Phần vật liệu bị loại bỏ không đồng đều.
• Phôi được cắt thành các chi tiết có hình dạng phức tạp.

Vì vậy, kích thước phôi sau cắt không phải lúc nào cũng giữ nguyên độ phẳng như tấm vật liệu ban đầu.

Nhiệt trong quá trình gia công

Nhiệt sinh ra trong quá trình cắt, hàn, phay hoặc các phương pháp gia công khác có thể tạo ra sự giãn nở và co ngót không đồng đều.

Nếu nhiệt phân bố không đều, một số khu vực có thể biến dạng nhiều hơn những khu vực khác. Đối với các chi tiết mỏng hoặc có kích thước lớn, ảnh hưởng này cần được đặc biệt lưu ý.

Chiều dày và kích thước tấm

Tấm càng mỏng và kích thước càng lớn thì khả năng bị ảnh hưởng bởi ngoại lực hoặc biến dạng trong quá trình vận chuyển, lưu kho và gia công càng cao.

Ngược lại, tấm dày thường có độ cứng vững tốt hơn nhưng không đồng nghĩa với việc hoàn toàn không có cong vênh. Ứng suất dư hoặc sai lệch từ quá trình sản xuất vẫn có thể ảnh hưởng đến độ phẳng.

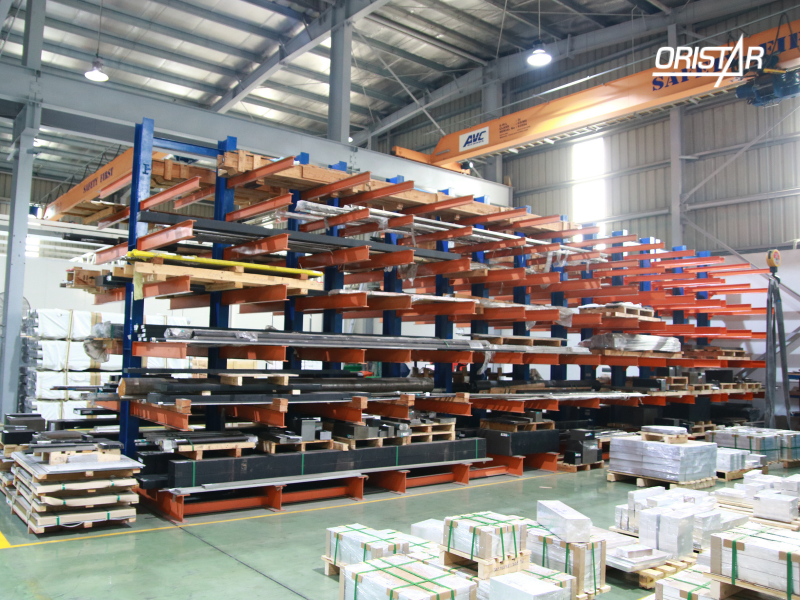

Vận chuyển và lưu kho

Tấm kim loại có thể bị biến dạng nếu:

• Xếp chồng không đúng cách.
• Điểm đỡ không phù hợp.
• Chịu tải trọng không đều.
• Bị va đập trong quá trình vận chuyển.
• Được lưu kho trong điều kiện không phù hợp.

Với các tấm có kích thước lớn, phương án kê đỡ và nâng hạ cần được tính toán để hạn chế biến dạng cơ học.

Độ cong vênh ảnh hưởng thế nào đến gia công CNC?

Đối với gia công CNC, độ phẳng của phôi ảnh hưởng trực tiếp đến quá trình gá đặt, định vị và kiểm soát kích thước. Một tấm bị cong vênh nhẹ có thể chưa tạo ra vấn đề rõ rệt ở một số công đoạn, nhưng với chi tiết yêu cầu dung sai chặt, sai lệch của phôi có thể trở thành một yếu tố cần kiểm soát ngay từ đầu.

Khó gá đặt và cố định phôi

Phôi không phẳng có thể không tiếp xúc đồng đều với mặt bàn hoặc đồ gá. Khi đó, lực kẹp có thể làm tấm bị ép xuống trong quá trình gá. Sau khi tháo kẹp, vật liệu có thể trở lại trạng thái cong ban đầu, khiến kích thước hoặc hình dạng chi tiết bị thay đổi.

Ảnh hưởng đến độ chính xác gia công

Nếu vị trí thực tế của bề mặt phôi khác với vị trí được xác định trong chương trình CNC, dao có thể không đạt đúng chiều sâu hoặc vị trí gia công dự kiến. Điều này đặc biệt đáng lưu ý với:

• Chi tiết mỏng.
• Bề mặt phẳng yêu cầu độ chính xác cao.
• Chi tiết có dung sai chặt.
• Các chi tiết cần gia công nhiều mặt.

Làm tăng lượng gia công và hao hụt vật liệu

Trong một số trường hợp, doanh nghiệp có thể phải phay lại bề mặt hoặc chừa thêm lượng dư để đưa phôi về trạng thái phù hợp trước khi gia công chi tiết chính. Điều này có thể làm tăng:

• Thời gian gia công.
• Lượng vật liệu bị loại bỏ.
• Chi phí dao cụ.
• Chi phí chuẩn bị phôi.
• Tăng nguy cơ sai lệch giữa các chi tiết

Nếu cùng một lô phôi có mức độ cong vênh khác nhau, điều kiện gá đặt và lượng dư thực tế của từng phôi cũng có thể khác nhau. Điều này làm quá trình sản xuất khó duy trì tính ổn định, đặc biệt với đơn hàng số lượng lớn.

Những vật liệu nào cần lưu ý về độ cong vênh?

Mức độ ảnh hưởng của cong vênh không giống nhau giữa các loại kim loại. Ngoài bản chất vật liệu, cần xem xét đồng thời chiều dày, kích thước, trạng thái vật liệu và phương pháp sản xuất.

• Nhôm tấm: Nhôm có trọng lượng riêng thấp và thường được sử dụng ở nhiều quy cách tấm mỏng đến tấm dày. Với các tấm mỏng, kích thước lớn, độ phẳng cần được kiểm tra kỹ trước khi đưa vào gia công. Các mác như 5052, 6061, 7075… có đặc tính khác nhau nên không nên đánh giá khả năng chống biến dạng chỉ dựa trên tên nhóm “nhôm”.
• Đồng tấm: Đồng có độ dẻo và đặc tính cơ học khác với nhôm hoặc thép. Với các tấm đồng cần gia công chính xác, độ phẳng và trạng thái vật liệu cũng cần được xác định theo yêu cầu của chi tiết.
• Thép không gỉ: Thép không gỉ có nhiều mác và trạng thái khác nhau. Đối với các tấm mỏng hoặc chi tiết yêu cầu độ chính xác cao, cần kiểm tra độ phẳng của vật liệu trước khi gia công để hạn chế rủi ro trong quá trình gá đặt.

Lưu ý: Không nên xác định mức độ cong vênh chỉ dựa trên mác vật liệu. Cần đánh giá cùng với chiều dày, kích thước tấm, tiêu chuẩn áp dụng và yêu cầu kỹ thuật của sản phẩm.

Kiểm tra độ cong vênh tấm kim loại như thế nào?

Kiểm tra trước khi gia công giúp phát hiện sớm những phôi không phù hợp và có cơ sở trao đổi với nhà cung cấp nếu vật liệu không đáp ứng yêu cầu. Tùy mức độ chính xác cần thiết, có thể thực hiện kiểm tra bằng các phương pháp phù hợp với quy cách tấm.

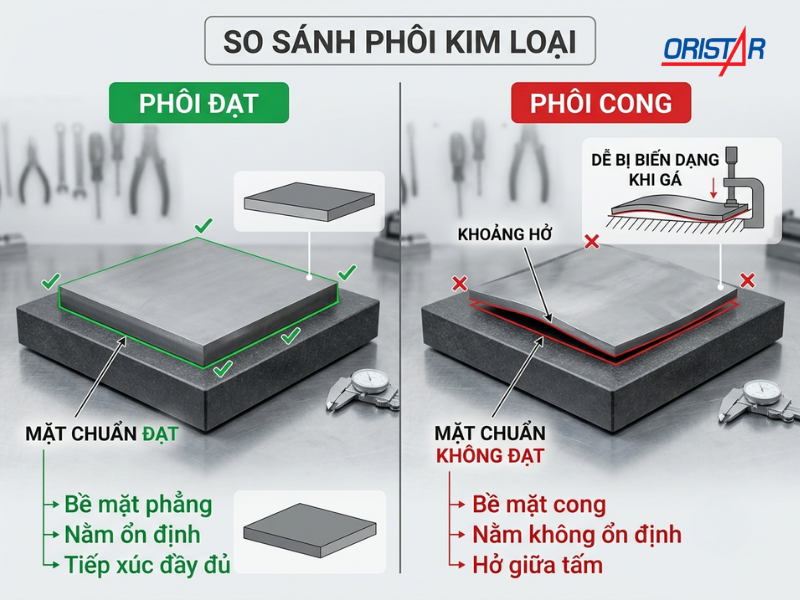

Kiểm tra bằng bàn phẳng

Đặt tấm lên một bề mặt phẳng và quan sát khoảng hở giữa vật liệu với mặt chuẩn. Phương pháp này phù hợp để kiểm tra nhanh tình trạng tổng thể của tấm, đặc biệt khi cần phát hiện những khu vực bị cong hoặc võng rõ rệt.

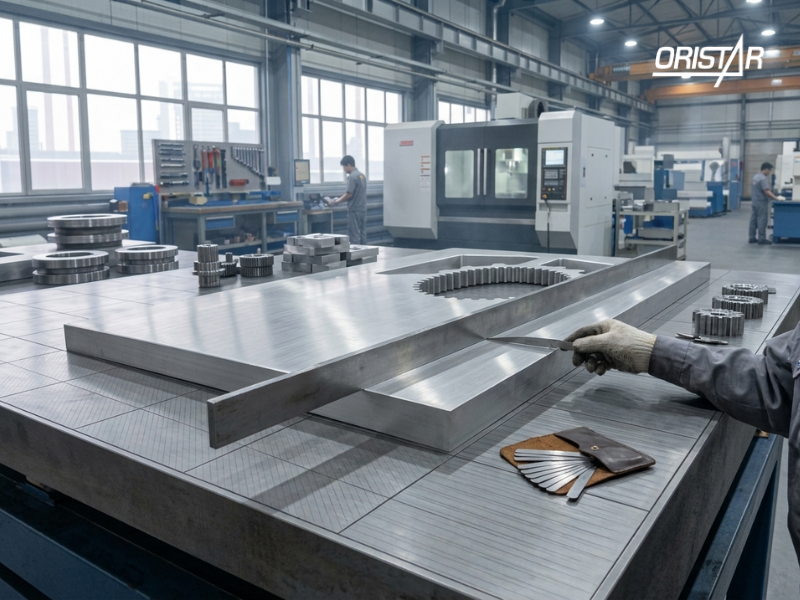

Sử dụng thước thẳng hoặc dụng cụ đo độ phẳng

Thước thẳng có thể được sử dụng để kiểm tra khoảng cách giữa cạnh thước và bề mặt vật liệu tại nhiều vị trí. Khi yêu cầu độ chính xác cao hơn, doanh nghiệp nên sử dụng thiết bị đo phù hợp với tiêu chuẩn hoặc yêu cầu kỹ thuật của đơn hàng.

Kiểm tra nhiều vị trí

Không nên chỉ kiểm tra một điểm trên tấm. Có thể kiểm tra theo:

• Hai chiều dài và chiều rộng.
• Khu vực trung tâm.
• Các góc và mép tấm.
• Những vị trí có dấu hiệu biến dạng.

Cách kiểm tra này giúp đánh giá được mức độ cong vênh tổng thể thay vì bỏ sót biến dạng cục bộ.

Làm thế nào để hạn chế cong vênh trước khi gia công CNC?

Kiểm soát cong vênh hiệu quả nên bắt đầu từ bước lựa chọn và chuẩn bị vật liệu thay vì chờ đến khi phôi đã được đưa lên máy CNC.

Chọn vật liệu và quy cách phù hợp

Doanh nghiệp nên xác định rõ:

• Mác vật liệu.
• Chiều dày.
• Kích thước tấm.
• Tiêu chuẩn vật liệu.
• Yêu cầu độ phẳng.
• Dung sai cần thiết.

Với chi tiết có yêu cầu độ chính xác cao, không nên chỉ gửi kích thước thành phẩm mà cần trao đổi rõ yêu cầu đối với phôi.

Kiểm tra phôi trước khi gia công

Phôi nên được kiểm tra về:

• Kích thước.
• Chiều dày.
• Độ phẳng.
• Bề mặt.
• Mác vật liệu và chứng từ liên quan nếu cần.

Việc kiểm tra sớm giúp doanh nghiệp tránh đưa phôi không phù hợp vào dây chuyền và phát hiện vấn đề trước khi phát sinh chi phí gia công.

Chừa lượng dư hợp lý

Kích thước phôi cần đủ để thực hiện các bước gia công và xử lý bề mặt cần thiết. Tuy nhiên, chừa quá nhiều lượng dư cũng làm tăng lượng vật liệu phải loại bỏ và thời gian gia công. Vì vậy, lượng dư nên được xác định dựa trên kích thước thành phẩm, phương pháp gia công và yêu cầu độ chính xác.

Trao đổi trước với nhà cung cấp

Đây là bước đặc biệt quan trọng với các đơn hàng CNC. Thay vì chỉ yêu cầu “nhôm tấm 6061” hoặc “thép không gỉ 304”, doanh nghiệp nên cung cấp đầy đủ:

• Mác vật liệu.
• Kích thước phôi.
• Chiều dày.
• Dung sai.
• Yêu cầu độ phẳng nếu có.
• Số lượng.
• Yêu cầu cắt hoặc gia công phôi.

Nhà cung cấp có đầy đủ thông tin sẽ dễ dàng kiểm tra khả năng đáp ứng và đề xuất quy cách phù hợp hơn.

Những lỗi thường gặp khi xử lý tấm kim loại bị cong vênh

Cong vênh không phải lúc nào cũng cần loại bỏ toàn bộ phôi. Tuy nhiên, cách xử lý cần dựa trên mức độ biến dạng và yêu cầu kỹ thuật của sản phẩm.

Một số sai lầm thường gặp gồm:

• Ép phẳng phôi mà không xác định nguyên nhân: Có thể làm thay đổi trạng thái ứng suất của vật liệu.
• Gá ép quá mạnh trên máy CNC: Phôi có thể phẳng khi đang kẹp nhưng biến dạng trở lại sau khi tháo.
• Không kiểm tra lại sau khi cắt: Quá trình cắt có thể giải phóng ứng suất và làm phôi biến dạng thêm.
• Chỉ kiểm tra một vị trí: Có thể bỏ sót cong vênh cục bộ.
• Chọn phôi theo giá thấp nhất: Chi phí vật liệu thấp nhưng có thể phát sinh thêm chi phí xử lý, gia công và hao hụt.

Với những chi tiết yêu cầu độ chính xác cao, việc kiểm soát chất lượng phôi ngay từ đầu thường hiệu quả hơn so với xử lý biến dạng sau khi đã gia công.

Độ cong vênh ảnh hưởng thế nào đến chi phí gia công CNC?

Một phôi có độ phẳng không phù hợp có thể làm tăng chi phí theo nhiều cách khác nhau. Không chỉ phát sinh thêm công đoạn xử lý, doanh nghiệp còn có nguy cơ tăng tỷ lệ phế phẩm nếu biến dạng không được phát hiện trước khi gia công.

Các khoản chi phí có thể phát sinh gồm:

• Chi phí xử lý phôi: Làm phẳng hoặc chuẩn bị lại vật liệu.
• Chi phí gia công: Phải phay thêm bề mặt để tạo mặt chuẩn.
• Hao hụt vật liệu: Phải chừa hoặc loại bỏ thêm lượng dư.
• Thời gian máy: Tăng thời gian chuẩn bị và gia công.
• Rủi ro phế phẩm: Chi tiết không đạt kích thước hoặc dung sai yêu cầu.
• Chi phí tiến độ: Phôi không phù hợp có thể làm gián đoạn kế hoạch sản xuất.

Vì vậy, khi so sánh báo giá vật liệu, doanh nghiệp nên nhìn vào tổng chi phí sử dụng, thay vì chỉ so sánh đơn giá theo kg.

Oristar cung cấp tấm kim loại cho nhu cầu gia công CNC

Oristar cung cấp nhiều loại vật liệu kim loại dạng tấm phục vụ nhu cầu sản xuất và gia công công nghiệp. Tùy theo yêu cầu của từng chi tiết, doanh nghiệp có thể lựa chọn vật liệu theo mác, chiều dày, kích thước và quy cách phù hợp.

Oristar có thể hỗ trợ cắt và gia công theo yêu cầu tùy thuộc vào vật liệu, kích thước và quy cách đơn hàng. Với các đơn hàng phục vụ CNC, doanh nghiệp nên cung cấp trước thông tin về mác vật liệu, kích thước phôi, dung sai, độ phẳng và số lượng để Oristar kiểm tra khả năng đáp ứng.

Vì sao nên kiểm tra độ phẳng trước khi đặt phôi CNC?

Độ phẳng của phôi là một trong những yếu tố có thể ảnh hưởng trực tiếp đến quá trình gá đặt và gia công. Việc trao đổi rõ yêu cầu ngay từ đầu giúp doanh nghiệp:

• Hạn chế rủi ro nhận phôi không phù hợp.
• Chủ động phương án chuẩn bị phôi.
• Giảm lượng gia công bổ sung.
• Kiểm soát hao hụt vật liệu.
• Dễ dàng lập kế hoạch chi phí và tiến độ sản xuất.

Khi đặt vật liệu cho CNC, doanh nghiệp không nên chỉ cung cấp kích thước thành phẩm. Các thông tin về mác vật liệu, kích thước phôi, chiều dày, dung sai, độ phẳng, số lượng và yêu cầu gia công sẽ giúp nhà cung cấp xác định chính xác hơn quy cách cần chuẩn bị.

Nếu doanh nghiệp đang cần nhôm tấm, đồng tấm, thép không gỉ hoặc thép dụng cụ cho gia công CNC, có thể cung cấp mác vật liệu, kích thước, chiều dày, dung sai và số lượng để Oristar tư vấn quy cách phù hợp.
