Chuẩn bị phôi trước CNC: 6 thông số nên chốt với nhà cung cấp

Vì sao cần chuẩn bị phôi CNC đúng ngay từ đầu?

Một phôi phù hợp giúp quá trình CNC diễn ra thuận lợi hơn, từ khâu gá đặt đến bóc vật liệu và hoàn thiện chi tiết. Ngược lại, nếu phôi được chuẩn bị thiếu hoặc sai thông số, doanh nghiệp có thể phải xử lý lại trước khi gia công. Một số vấn đề thường gặp gồm:

• Phôi quá nhỏ: không đủ lượng dư để đạt kích thước thành phẩm sau gia công.
• Phôi quá lớn: tăng lượng vật liệu phải bóc, kéo theo thời gian gia công và chi phí dao cụ.
• Sai mác vật liệu: làm chi tiết không đạt yêu cầu về độ bền, độ cứng hoặc khả năng sử dụng.
• Dung sai không phù hợp: phôi có thể cần xử lý bổ sung trước khi đưa vào CNC.
• Phương án cắt chưa tối ưu: làm tăng phần vật liệu dư và tỷ lệ hao hụt.
• Bề mặt không đáp ứng yêu cầu: có thể phát sinh thêm công đoạn xử lý trước hoặc sau CNC.

Với đơn hàng số lượng lớn, những sai lệch nhỏ trên từng phôi có thể tích lũy thành lượng vật liệu và chi phí đáng kể. Vì vậy, thống nhất quy cách phôi với nhà cung cấp trước khi đặt hàng là bước cần thiết để kiểm soát tốt hơn cả chất lượng lẫn chi phí sản xuất.

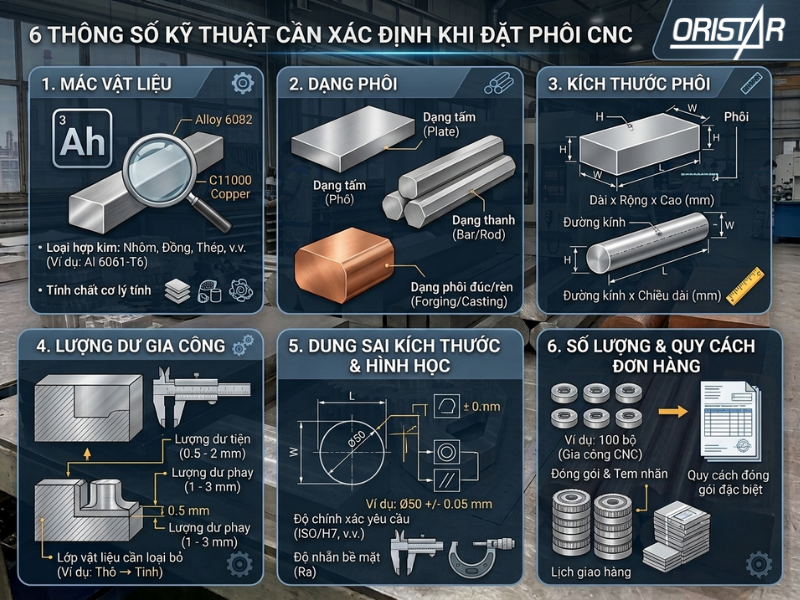

6 thông số cần chốt khi chuẩn bị phôi CNC

Không phải mọi chi tiết CNC đều yêu cầu cùng một loại phôi. Một chi tiết nhỏ, gia công đơn giản sẽ có yêu cầu khác với chi tiết có nhiều bề mặt cần phay hoặc dung sai chặt. Tuy nhiên, khi gửi yêu cầu đến nhà cung cấp, doanh nghiệp nên chuẩn bị ít nhất 6 nhóm thông tin dưới đây.

1. Mác vật liệu

Mác vật liệu là thông tin cần xác định đầu tiên vì mỗi loại có đặc tính cơ học và khả năng gia công khác nhau. Trong sản xuất cơ khí, phôi CNC có thể được chuẩn bị từ nhiều nhóm vật liệu như: nhôm, đồng, thép không gỉ, thép dụng cụ, các vật liệu kim loại khác theo yêu cầu.

Ngay trong cùng một nhóm, từng mác vật liệu lại có sự khác biệt về độ cứng, độ bền, khả năng cắt gọt, khả năng tạo hình hoặc xử lý nhiệt. Ví dụ, khi doanh nghiệp cần phôi nhôm CNC, chỉ xác định “nhôm” là chưa đủ. Cần xác định chính xác mác nhôm theo yêu cầu của chi tiết và bản vẽ. Tương tự, với thép không gỉ hoặc đồng, việc xác định đúng mác giúp nhà cung cấp kiểm tra chính xác vật liệu cần cung cấp. Khi yêu cầu báo giá, nên cung cấp:

• Mác vật liệu.
• Tiêu chuẩn vật liệu nếu có.
• Trạng thái vật liệu nếu có yêu cầu.
• Yêu cầu cơ tính nếu bản vẽ quy định.
• Yêu cầu xử lý nhiệt nếu áp dụng.

Không nên chọn vật liệu chỉ dựa trên giá/kg. Một loại phôi có giá thấp hơn nhưng không đáp ứng yêu cầu gia công hoặc tính năng của chi tiết có thể làm tăng tổng chi phí sản xuất.

2. Kích thước phôi và lượng dư gia công

Sau mác vật liệu, kích thước phôi là thông số cần được xác định rõ.

• Với phôi dạng tấm hoặc khối, thông tin thường được thể hiện theo: Dài × Rộng × Dày
• Với phôi tròn: Đường kính × Chiều dài

Tuy nhiên, kích thước phôi không nên được xác định bằng cách lấy đúng kích thước thành phẩm. Phôi thường cần có lượng dư gia công để máy CNC có đủ vật liệu thực hiện các công đoạn bóc tách. Ví dụ, nếu chi tiết hoàn thiện cần đạt kích thước 100 × 50 × 20 mm, không nên mặc định phôi phải đúng 100 × 50 × 20 mm. Tùy phương án gia công, phôi có thể cần lớn hơn ở một hoặc nhiều chiều để tạo điều kiện cho việc phay và hoàn thiện bề mặt. Lượng dư cần chừa phụ thuộc vào:

• Kích thước chi tiết.
• Phương pháp gia công.
• Độ chính xác yêu cầu.
• Độ phẳng và độ thẳng của phôi.
• Khả năng gá đặt.
• Yêu cầu hoàn thiện bề mặt.

Lượng dư quá ít có thể khiến phôi không đủ để đạt kích thước cuối cùng. Ngược lại, lượng dư quá lớn làm tăng thời gian bóc vật liệu và hao mòn dao cụ. Vì vậy, nếu doanh nghiệp đã có bản vẽ chi tiết, nên gửi bản vẽ cho nhà cung cấp để cùng thống nhất kích thước phôi thay vì tự ước lượng.

3. Dung sai kích thước

Dung sai cho biết phạm vi sai lệch cho phép của kích thước phôi so với kích thước danh nghĩa. Đây là thông số thường bị bỏ qua khi đặt vật liệu nhưng lại có thể ảnh hưởng đến công đoạn CNC. Ví dụ, nếu doanh nghiệp chỉ yêu cầu phôi có chiều dày danh nghĩa mà không xác định dung sai, vật liệu nhận được có thể có sai lệch lớn hơn mức mà quy trình gia công dự kiến. Khi chuẩn bị phôi, có thể cần xác định dung sai cho:

• Chiều dài.
• Chiều rộng.
• Chiều dày.
• Đường kính đối với phôi tròn.
• Độ phẳng.
• Độ thẳng.
• Các yêu cầu hình học khác nếu cần.

Tuy nhiên, không nên mặc định dung sai càng chặt càng tốt. Dung sai quá chặt có thể làm tăng chi phí vật liệu hoặc gia công trong khi không tạo thêm giá trị cho sản phẩm, vì thế doanh nghiệp nên xác định dung sai dựa trên yêu cầu thực tế của bản vẽ và quy trình CNC.

4. Hình dạng và phương pháp cắt phôi

Cùng một loại vật liệu nhưng phương pháp chuẩn bị phôi khác nhau có thể tạo ra mức hao hụt và chi phí khác nhau. Tùy dạng vật liệu và quy cách, phôi có thể được:

• Cắt từ tấm.
• Cắt thanh theo chiều dài.
• Xẻ từ cuộn.
• Cắt thành từng đoạn.
• Cắt theo kích thước riêng.
• Gia công sơ bộ trước khi đưa vào CNC.

Đối với đơn hàng số lượng lớn, phương án bố trí phôi trên vật liệu ban đầu cũng đáng được quan tâm. Ví dụ, nếu cần nhiều phôi có cùng kích thước, cách sắp xếp các phôi trên một tấm vật liệu có thể ảnh hưởng đến phần vật liệu dư sau khi cắt. Việc tối ưu khổ vật liệu ngay từ đầu có thể giúp giảm hao hụt mà không cần thay đổi vật liệu sử dụng. Vì vậy, khi đặt hàng số lượng lớn, doanh nghiệp nên cung cấp kích thước phôi, số lượng và yêu cầu cắt để nhà cung cấp có cơ sở tư vấn phương án phù hợp.

5. Yêu cầu bề mặt và trạng thái vật liệu

Bề mặt phôi cũng cần được xác định nếu chi tiết có yêu cầu cao về ngoại quan hoặc chất lượng sau gia công. Một số yếu tố có thể cần thống nhất:

• Tình trạng bề mặt.
• Độ nhẵn bề mặt.
• Vết xước hoặc khuyết tật bề mặt cho phép.
• Độ phẳng.
• Yêu cầu bảo vệ bề mặt.
• Trạng thái vật liệu.
• Yêu cầu xử lý nhiệt.

Không phải mọi khuyết điểm trên bề mặt phôi đều ảnh hưởng đến sản phẩm cuối cùng, bởi một phần vật liệu có thể được bóc bỏ trong quá trình CNC. Tuy nhiên, với các chi tiết yêu cầu hoàn thiện bề mặt cao hoặc có phần bề mặt không gia công, yêu cầu này cần được thống nhất ngay từ đầu. Điều này giúp doanh nghiệp tránh trường hợp phôi đạt mác và kích thước nhưng vẫn không phù hợp với yêu cầu sản phẩm.

6. Số lượng, quy cách và yêu cầu gia công

Số lượng phôi không chỉ ảnh hưởng đến tổng khối lượng vật liệu mà còn ảnh hưởng đến phương án cắt và tối ưu hao hụt. Khi gửi yêu cầu báo giá, doanh nghiệp nên cung cấp:

• Số lượng phôi cần mua.
• Khối lượng dự kiến nếu có.
• Kích thước từng loại phôi.
• Số lượng của từng quy cách.
• Yêu cầu cắt hoặc xẻ.
• Yêu cầu phay, nhiệt luyện hoặc gia công khác nếu có.
• Thời gian cần hàng.

Với đơn hàng số lượng lớn, việc cung cấp đầy đủ thông tin giúp nhà cung cấp có thể tính toán phương án vật liệu sát hơn. Trong trường hợp doanh nghiệp đặt phôi định kỳ, việc thống nhất quy cách tiêu chuẩn cũng có thể giúp giảm thời gian trao đổi cho những đơn hàng tiếp theo.

Chuẩn bị phôi CNC theo bản vẽ: Nên cung cấp những gì?

Nếu đã có bản vẽ chi tiết, doanh nghiệp nên gửi bản vẽ cùng yêu cầu về vật liệu cho nhà cung cấp.

So với việc chỉ gửi một dòng như “cần phôi nhôm 6061 kích thước X × Y × Z”, bản vẽ giúp nhà cung cấp có thêm cơ sở để hiểu:

• Kích thước thành phẩm.
• Những mặt cần gia công.
• Những vị trí cần chừa lượng dư.
• Dung sai của chi tiết.
• Yêu cầu bề mặt.
• Yêu cầu vật liệu.
• Số lượng sản phẩm cần sản xuất.

Từ đó, nhà cung cấp có thể trao đổi lại về quy cách phôi phù hợp, thay vì chỉ cung cấp vật liệu theo kích thước danh nghĩa.

Checklist thông tin khi gửi yêu cầu phôi CNC

5 lỗi thường gặp khi chuẩn bị phôi CNC

Chuẩn bị phôi tưởng chừng là bước đơn giản nhưng lại có thể ảnh hưởng trực tiếp đến khả năng gia công, tỷ lệ hao hụt và chi phí sản xuất. Những sai sót như chọn phôi quá sát kích thước thành phẩm, xác định không đúng mác vật liệu hoặc bỏ qua dung sai có thể khiến phôi không đáp ứng yêu cầu ngay khi đưa vào máy CNC. Dưới đây là 5 lỗi thường gặp doanh nghiệp nên kiểm tra trước khi đặt phôi:

• Chọn phôi vừa đúng kích thước thành phẩm: Đây là lỗi dễ gặp khi người đặt hàng chỉ nhìn vào kích thước cuối cùng của chi tiết. Nếu không chừa lượng dư phù hợp, phôi có thể không đủ vật liệu để gia công.
• Không xác định rõ mác vật liệu: “Nhôm”, “đồng” hay “thép không gỉ” chỉ là tên nhóm vật liệu. Mỗi mác có đặc tính khác nhau nên cần xác định cụ thể theo yêu cầu kỹ thuật.
• Không thống nhất dung sai: Kích thước danh nghĩa chưa phản ánh đầy đủ yêu cầu của phôi. Nếu dung sai không được xác định, có thể phát sinh chênh lệch giữa vật liệu nhận được và yêu cầu sản xuất.
• Không tính phương án cắt: Đặt phôi theo từng kích thước riêng mà không xem xét cách bố trí trên vật liệu ban đầu có thể làm tăng lượng phế liệu, đặc biệt khi sản xuất số lượng lớn.
• Chỉ quan tâm giá vật liệu: Giá/kg thấp chưa chắc đồng nghĩa với chi phí sản xuất thấp. Doanh nghiệp cần tính cả lượng hao hụt, gia công bổ sung, thời gian chuẩn bị và khả năng đáp ứng yêu cầu kỹ thuật.

Làm thế nào để tối ưu chi phí khi chuẩn bị phôi CNC?

Tối ưu chi phí phôi CNC không đồng nghĩa với việc chọn vật liệu có đơn giá thấp nhất. Chi phí thực tế còn phụ thuộc vào kích thước phôi, lượng dư gia công, phương án cắt, tỷ lệ hao hụt, dung sai và khối lượng đơn hàng. Xác định đúng các thông số ngay từ đầu sẽ giúp doanh nghiệp hạn chế phế liệu, giảm gia công dư thừa và kiểm soát tốt hơn chi phí cho toàn bộ quá trình sản xuất.

• Tối ưu kích thước phôi: Chỉ nên chừa lượng dư ở mức cần thiết cho quy trình gia công. Phôi quá lớn sẽ làm tăng lượng vật liệu phải bóc bỏ và thời gian gia công.
• Tối ưu phương án cắt: Với đơn hàng nhiều phôi, cần xem xét cách bố trí phôi trên tấm hoặc cách chia vật liệu để giảm phần dư.
• Không yêu cầu dung sai quá chặt: Dung sai nên phù hợp với yêu cầu của quy trình CNC. Nếu dung sai của phôi chặt hơn nhiều so với mức thực tế cần thiết, chi phí vật liệu có thể tăng mà không mang lại lợi ích tương ứng.
• Cung cấp đầy đủ thông tin ngay từ đầu: Mác vật liệu, kích thước, dung sai, số lượng và yêu cầu gia công càng rõ thì nhà cung cấp càng dễ đưa ra phương án phù hợp.
• Trao đổi phương án với nhà cung cấp: Trong nhiều trường hợp, nhà cung cấp có thể đề xuất quy cách vật liệu hoặc phương án cắt khác giúp giảm hao hụt. Vì vậy, không nhất thiết phải cố định kích thước phôi trước khi trao đổi nếu doanh nghiệp chưa có phương án tối ưu.

Vì sao nên chuẩn bị phôi CNC cùng Oristar?

Chuẩn bị phôi phù hợp cần sự phối hợp giữa yêu cầu của chi tiết và khả năng cung ứng vật liệu. Một phôi có đúng mác nhưng sai kích thước, dung sai hoặc quy cách vẫn có thể gây khó khăn cho quá trình CNC.

Oristar hỗ trợ doanh nghiệp từ bước xác định vật liệu đến chuẩn bị phôi theo quy cách:

• Tư vấn mác vật liệu theo yêu cầu sử dụng.
• Cung cấp nhiều dạng vật liệu kim loại.
• Cắt và xẻ theo quy cách.
• Hỗ trợ phay, nhiệt luyện tùy vật liệu.
• Tư vấn quy cách phôi dựa trên yêu cầu đơn hàng.
• Cung cấp vật liệu cho nhu cầu sản xuất và gia công công nghiệp.

Đối với đơn hàng cần chuẩn bị phôi CNC, doanh nghiệp có thể cung cấp mác vật liệu, kích thước, dung sai, số lượng và bản vẽ nếu có. Oristar sẽ dựa trên thông tin thực tế để kiểm tra khả năng cung ứng và tư vấn quy cách phù hợp.

Nếu doanh nghiệp đã có bản vẽ hoặc quy cách phôi cụ thể, hãy gửi thông tin về mác vật liệu, kích thước, dung sai và số lượng để Oristar kiểm tra khả năng đáp ứng.

Khuyến cáo (Disclaimer): Mọi thông số kỹ thuật và cơ lý tính trong bài viết chỉ mang tính chất tham khảo và có thể thay đổi tùy thuộc vào quy cách, trạng thái vật liệu và nhà sản xuất. Thông số này không thay thế cho các tiêu chuẩn sản xuất chính thức (JIS, ASTM...). Quý khách vui lòng liên hệ Oristar để nhận tư vấn chi tiết và chính xác nhất cho nhu cầu của mình.
