Chíp Bán Dẫn Là Gì? Vật Liệu, Quy Trình Sản Xuất Và Xu Hướng 2026

Chíp bán dẫn là gì?

Chíp bán dẫn (semiconductor chip) là một vi mạch điện tử được chế tạo trên nền vật liệu bán dẫn, phổ biến nhất là silicon. Bên trong chip có thể tích hợp từ hàng triệu đến hàng tỷ transistor cùng nhiều phần tử điện tử siêu nhỏ để thực hiện các nhiệm vụ như tính toán, lưu trữ dữ liệu, xử lý tín hiệu hoặc điều khiển thiết bị.

Có thể hình dung chip là “bộ phận xử lý” nằm bên trong rất nhiều sản phẩm công nghệ. Một chiếc điện thoại có nhiều chip khác nhau: chip xử lý trung tâm, chip nhớ, chip quản lý nguồn, chip kết nối không dây, chip xử lý hình ảnh.

Một ô tô hiện đại cũng sử dụng nhiều loại chip cho động cơ, hệ thống an toàn, màn hình, cảm biến, camera, quản lý pin và các hệ thống hỗ trợ lái.

Trong Data Center, chip xuất hiện với mật độ lớn hơn nữa thông qua CPU, GPU, bộ nhớ, network chip và AI accelerator.

Vì vậy, khi nhu cầu AI, điện toán đám mây, xe điện và tự động hóa tăng, ngành sản xuất chip cũng kéo theo nhu cầu lớn hơn đối với vật liệu bán dẫn và vật liệu phục vụ sản xuất bán dẫn.

Chíp bán dẫn và chất bán dẫn có giống nhau không?

Đây là hai khái niệm thường bị dùng lẫn.

Chất bán dẫn là một nhóm vật liệu có khả năng dẫn điện nằm giữa chất dẫn điện và chất cách điện. Khả năng dẫn điện của chúng có thể thay đổi thông qua nhiệt độ, điện trường, ánh sáng hoặc việc bổ sung một lượng rất nhỏ nguyên tố khác.

Các vật liệu bán dẫn phổ biến gồm:

• Silicon – Si
• Germanium – Ge
• Silicon Carbide – SiC
• Gallium Nitride – GaN
• Gallium Arsenide – GaAs

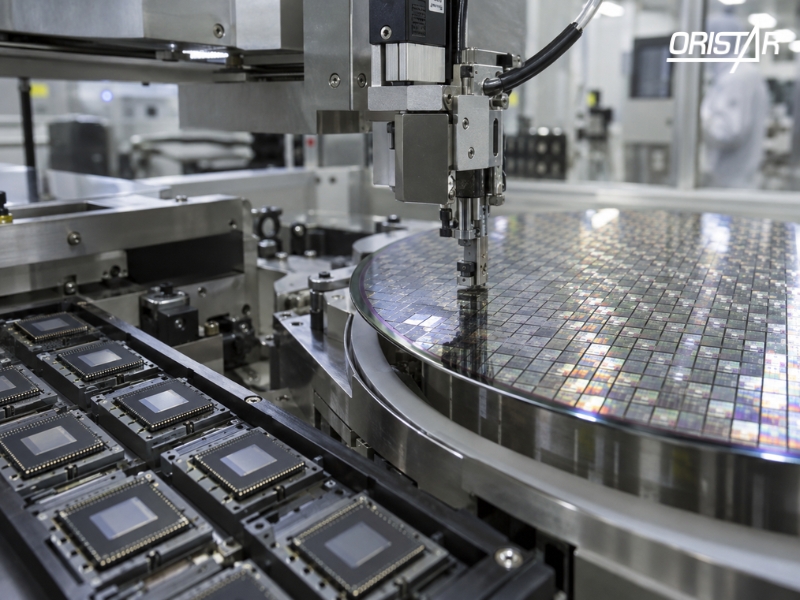

Trong khi đó, chíp bán dẫn là sản phẩm được chế tạo từ vật liệu bán dẫn cùng nhiều lớp vật liệu khác.

Nói đơn giản:

Silicon là vật liệu.
Wafer silicon là nền sản xuất.
Chip là sản phẩm hoàn chỉnh được tạo ra trên wafer.

Việc phân biệt ba khái niệm này rất quan trọng khi tìm hiểu về ngành bán dẫn.

Chíp bán dẫn được làm từ vật liệu gì?

Không có một vật liệu duy nhất tạo nên toàn bộ con chip. Silicon thường là vật liệu nền quan trọng nhất, nhưng quá trình sản xuất chip còn sử dụng hàng loạt vật liệu khác cho quang khắc, cách điện, kết nối điện, đóng gói và quản lý nhiệt. SEMI chia thị trường vật liệu bán dẫn thành hai nhóm lớn:

• Wafer fabrication materials – vật liệu sử dụng trong quá trình chế tạo wafer.
• Packaging materials – vật liệu phục vụ đóng gói và hoàn thiện chip.

Năm 2025, doanh thu thị trường vật liệu bán dẫn toàn cầu đạt mức kỷ lục 73,2 tỷ USD, tăng 6,8% so với năm trước. Trong đó vật liệu phục vụ wafer fabrication đạt khoảng 45,8 tỷ USD và vật liệu packaging đạt 27,4 tỷ USD.

Những con số này cho thấy vật liệu không phải phần phụ của ngành chip. Đây là một thị trường công nghiệp rất lớn đứng phía sau mỗi wafer và mỗi con chip được sản xuất.

Đồng và nhôm có phải vật liệu bán dẫn không?

Không. Đồng và nhôm là kim loại dẫn điện, không phải chất bán dẫn.

Tuy nhiên, hai nhóm vật liệu này vẫn xuất hiện rất nhiều trong chuỗi sản xuất và thiết bị của ngành bán dẫn. Đây là điểm cần phân biệt rõ.

Đồng có thể được sử dụng trong:

• Interconnect bên trong chip
• Redistribution layer
• Lead frame
• Bonding và kết nối điện
• Substrate
• Connector
• Busbar
• Thiết bị nguồn
• Bộ phận truyền nhiệt
• Chi tiết máy sản xuất bán dẫn

Nhôm có thể xuất hiện trong:

• Interconnect ở một số công nghệ
• Housing
• Frame
• Base plate
• Vacuum chamber
• Jig và fixture
• Heat sink
• Bộ phận cơ khí chính xác của thiết bị sản xuất

Do đó, khi nói về vật liệu ngành bán dẫn, phạm vi rộng hơn nhiều so với cụm từ vật liệu bán dẫn.

Vật liệu bán dẫn gồm silicon, SiC, GaN… Còn vật liệu ngành bán dẫn có thể bao gồm silicon wafer, đồng, nhôm, ceramic, polymer, photoresist, khí công nghệ, hóa chất, vật liệu đóng gói và nhiều nhóm vật liệu khác. Oristar hiện cũng tách riêng nhóm vật liệu ứng dụng cho ngành bán dẫn, trong đó có các mác nhôm và đồng kỹ thuật như A2017, A2024, A5052, A6061, A7075, C1020, C1100, C1220, C1720 và C3604.

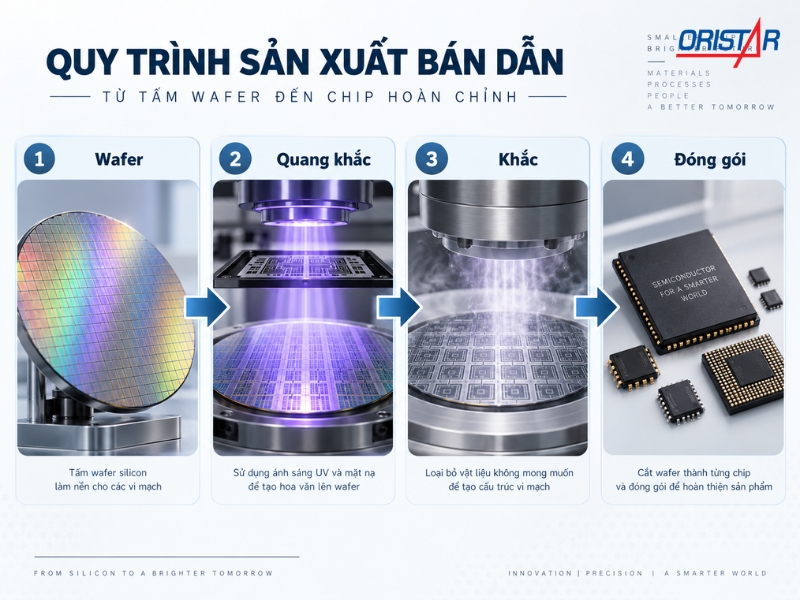

Quy trình sản xuất chip bán dẫn diễn ra như thế nào?

Sản xuất chip là một trong những quy trình công nghiệp phức tạp nhất hiện nay. Từ silicon thô đến chip hoàn thiện phải trải qua nhiều công đoạn. Riêng quá trình chế tạo wafer có thể gồm hàng trăm đến hơn một nghìn bước xử lý tùy công nghệ.

Có thể tóm tắt quy trình thành các giai đoạn chính sau.

1. Thiết kế chip

Trước khi sản xuất, kỹ sư phải thiết kế kiến trúc và hệ thống mạch điện. Các công cụ EDA – Electronic Design Automation được sử dụng để thiết kế, mô phỏng và kiểm tra chip. Kết quả cuối cùng sẽ được chuyển thành dữ liệu phục vụ chế tạo photomask.

2. Sản xuất silicon wafer

Silicon có độ tinh khiết rất cao được tạo thành tinh thể đơn. Khối tinh thể sau đó được:

Cắt → mài → xử lý bề mặt → đánh bóng → làm sạch. Kết quả là những tấm silicon wafer có bề mặt cực phẳng. Chất lượng wafer ảnh hưởng trực tiếp đến khả năng sản xuất chip ở các node công nghệ nhỏ.

3. Oxidation và deposition

Các lớp vật liệu rất mỏng được hình thành trên bề mặt wafer.

Tùy mục đích, chúng có thể là:

• Oxide
• Nitride
• Polysilicon
• Kim loại
• Vật liệu dielectric

Một số phương pháp phổ biến gồm CVD, PVD và ALD. Độ dày của các lớp này có thể được kiểm soát ở quy mô cực nhỏ.

4. Photolithography

Photolithography là một trong những công đoạn quan trọng nhất của quá trình sản xuất chip. Wafer được phủ một lớp vật liệu nhạy sáng gọi là photoresist.

Sau đó ánh sáng được chiếu qua hệ thống quang học và mask để chuyển hình dạng mạch lên wafer. Các chip tiên tiến sử dụng hệ thống lithography cực kỳ phức tạp nhằm tạo ra những cấu trúc có kích thước rất nhỏ.

5. Etching

Sau khi pattern được tạo ra, một phần vật liệu trên wafer cần được loại bỏ. Quá trình này gọi là etching – khắc.

Có hai nhóm chính:

• Wet etching
• Dry etching

Dry etching được sử dụng rộng rãi trong các quy trình tiên tiến vì khả năng kiểm soát hình học tốt hơn.

6. Ion Implantation

Để thay đổi tính chất điện của silicon, các nguyên tử tạp chất được đưa vào những vùng cụ thể trên wafer.

Quá trình này được gọi là doping. Các nguyên tố được kiểm soát rất chính xác về:

• Loại
• Liều lượng
• Năng lượng
• Vị trí

Từ đó tạo ra các vùng bán dẫn có đặc tính điện phù hợp với thiết kế transistor.

7. CMP – Chemical Mechanical Planarization

Sau nhiều lần tạo lớp, bề mặt wafer sẽ không còn đủ phẳng.

CMP sử dụng kết hợp tác động hóa học và cơ học để đánh bóng bề mặt. Bước này rất quan trọng vì quy trình tiếp theo cần một bề mặt đủ phẳng để tiếp tục photolithography và deposition.

8. Metallization và interconnect

Các transistor riêng lẻ chưa thể tạo thành một chip hoàn chỉnh nếu không được kết nối. Những lớp kim loại siêu nhỏ được tạo ra để kết nối transistor với nhau.  Một chip có thể có nhiều tầng interconnect xếp chồng.Đây cũng là một trong những khu vực mà vật liệu dẫn điện như đồng có vai trò quan trọng.

9. Wafer Test

Sau khi hoàn thành các lớp mạch, từng die trên wafer được kiểm tra. Những die lỗi được xác định trước khi chuyển sang công đoạn đóng gói. Điều này giúp tránh tốn thêm chi phí packaging cho những die không đạt yêu cầu.

10. Dicing và Packaging

Wafer được cắt thành từng die riêng lẻ. Die sau đó được gắn vào package hoặc substrate, thực hiện các kết nối điện cần thiết và hoàn thiện lớp bảo vệ. Đối với các kiến trúc hiện đại, packaging không còn đơn giản là “đóng vỏ”.

Các công nghệ như:

• 2.5D Packaging
• 3D Packaging
• Chiplet
• Through-Silicon Via
• Advanced Substrate

cho phép nhiều chip hoặc nhiều die hoạt động gần nhau với băng thông lớn hơn.

Các loại chip bán dẫn phổ biến

Không phải chip nào cũng giống nhau. Tùy nhiệm vụ, có thể chia thành nhiều nhóm.

Trong số này, GPU, AI accelerator và HBM đang nhận được sự chú ý đặc biệt khi nhu cầu AI tăng nhanh.

Vì sao AI đang làm thay đổi ngành chip bán dẫn?

AI tạo ra một loại nhu cầu tính toán khác so với những ứng dụng điện toán truyền thống. Các mô hình AI lớn phải thực hiện lượng phép tính song song rất lớn. Vì vậy, hệ thống cần nhiều GPU hoặc AI accelerator kết hợp với bộ nhớ tốc độ cao.

Điều đó kéo theo nhu cầu đối với: Logic tiên tiến + HBM + Advanced Packaging + Network Chip + Power Semiconductor + hạ tầng Data Center.

Ảnh hưởng của AI đã thể hiện trực tiếp trên thị trường vật liệu.

Theo SEMI, trong quý II/2026, lượng silicon wafer xuất xưởng toàn cầu đạt 3.573 triệu inch vuông, tăng 7,4% so với cùng kỳ 2025 và tăng 9,1% so với quý I/2026. SEMI cho biết nhu cầu liên quan đến AI đang mở rộng từ logic và memory sang power device, photonics và nhiều thị trường khác.

Đây là một tín hiệu đáng chú ý đối với chuỗi cung ứng vật liệu. Khi công suất chip tăng, ngành không chỉ cần nhiều wafer hơn. Yêu cầu về packaging, cấp điện, kết nối, giải nhiệt và vật liệu chế tạo thiết bị cũng tăng theo.

Xu hướng vật liệu chip bán dẫn năm 2026

Năm 2026, câu chuyện vật liệu của ngành bán dẫn không còn xoay quanh riêng silicon. Một số hướng phát triển đáng chú ý đang diễn ra song song.

Silicon vẫn giữ vai trò nền tảng

Dù xuất hiện nhiều vật liệu mới, silicon vẫn là nền tảng của phần lớn ngành bán dẫn hiện nay. Hệ sinh thái silicon đã phát triển qua nhiều thập kỷ, từ wafer, fab, thiết bị sản xuất đến đội ngũ kỹ thuật. Thay vì bị thay thế nhanh chóng, silicon đang tiếp tục được tối ưu cho các thế hệ chip mới.

SiC và GaN mở rộng trong bán dẫn công suất

Xe điện, trạm sạc, năng lượng tái tạo và hệ thống điện hiệu suất cao đang đẩy nhu cầu đối với wide-bandgap semiconductor. SiC phù hợp với những hệ thống điện áp và công suất lớn. GaN nổi bật ở chuyển mạch nhanh và mật độ công suất cao. Hai vật liệu này không cạnh tranh trực tiếp với silicon ở mọi thị trường, nhưng đang mở rộng đáng kể tại power electronics.

HBM làm packaging ngày càng quan trọng

Chip AI cần truyền lượng dữ liệu rất lớn giữa bộ xử lý và bộ nhớ. HBM – High Bandwidth Memory giải quyết vấn đề này bằng cách xếp nhiều lớp bộ nhớ gần bộ xử lý hơn.

Khi số lớp tăng và cấu trúc package phức tạp hơn, yêu cầu về:

• Substrate
• Interconnect
• Copper
• Underfill
• Thermal Interface Material
• Vật liệu đóng gói

cũng tăng theo. Đây là lý do thị trường packaging materials năm 2025 tăng 9,3%, lên khoảng 27,4 tỷ USD theo số liệu SEMI.

Đồng tiếp tục quan trọng trong kết nối điện

Khi transistor ngày càng nhỏ nhưng lượng dữ liệu và dòng điện cần truyền tải ngày càng lớn, điện trở của hệ thống kết nối trở thành vấn đề quan trọng. Đồng có độ dẫn điện tốt và đã được sử dụng rộng rãi trong interconnect cũng như nhiều thành phần kết nối điện.

Ở phạm vi rộng hơn của ngành bán dẫn, đồng còn xuất hiện trong:

• Lead frame
• Connector
• Power distribution
• Thiết bị điện
• Bộ phận tản nhiệt
• Một số chi tiết của thiết bị sản xuất

Đối với các ứng dụng công nghiệp cần độ dẫn điện và dẫn nhiệt cao, những loại đồng tinh khiết như C1020 và C1100 là nhóm vật liệu đáng chú ý. Oristar hiện cung cấp C1020 và C1100 cùng nhiều mác đồng khác cho các nhóm ứng dụng công nghiệp. Tuy nhiên, khi sử dụng cho thiết bị hoặc chi tiết liên quan trực tiếp đến dây chuyền bán dẫn, doanh nghiệp vẫn phải đối chiếu chính xác tiêu chuẩn vật liệu, độ sạch, trạng thái, dung sai và yêu cầu bản vẽ.

Ngành chip bán dẫn Việt Nam đang phát triển ra sao?

Việt Nam đang muốn đi sâu hơn vào chuỗi giá trị bán dẫn thay vì chỉ tập trung ở các công đoạn điện tử truyền thống.

Theo Chiến lược phát triển công nghiệp bán dẫn Việt Nam đến năm 2030 và tầm nhìn 2050, trong giai đoạn 2024–2030 Việt Nam đặt mục tiêu hình thành:

• Ít nhất 100 doanh nghiệp thiết kế chip
• 1 nhà máy chế tạo chip bán dẫn quy mô nhỏ
• 10 nhà máy đóng gói và kiểm thử
• Trên 50.000 kỹ sư, cử nhân ngành bán dẫn

Mục tiêu doanh thu công nghiệp bán dẫn đến năm 2030 là trên 25 tỷ USD/năm.

Đáng chú ý, tháng 1/2026, Việt Nam đã khởi công dự án nhà máy chế tạo chip bán dẫn công nghệ cao. Chính phủ xác định năng lực chế tạo là một trong những mắt xích quan trọng cần bổ sung để hoàn thiện chuỗi giá trị bán dẫn trong nước.

Nếu các kế hoạch này được triển khai đúng tiến độ, nhu cầu trong nước sẽ không dừng ở thiết kế chip hay nhân lực.

Chuỗi cung ứng phía sau cũng phải phát triển, bao gồm: vật liệu → cơ khí chính xác → thiết bị → phòng sạch → hóa chất → khí công nghệ → điện → làm mát → kiểm thử → đóng gói. Đây là khu vực tạo ra nhiều cơ hội cho doanh nghiệp công nghiệp hỗ trợ tại Việt Nam.

Doanh nghiệp vật liệu Việt Nam có cơ hội ở đâu?

Không phải doanh nghiệp nào cũng cần sản xuất silicon wafer hoặc hóa chất bán dẫn mới có thể tham gia chuỗi cung ứng.

Một fab hoặc nhà máy packaging cần hệ sinh thái rất rộng.

Các doanh nghiệp trong nước có thể tìm cơ hội ở những nhóm như:

• Vật liệu kim loại kỹ thuật
• Gia công cơ khí chính xác
• Jig và fixture
• Housing
• Base plate
• Heat sink
• Connector
• Busbar
• Linh kiện thiết bị
• Hệ thống phòng sạch
• Hệ thống khí
• Hệ thống nước siêu sạch
• Logistics chuyên dụng

Tuy nhiên, rào cản gia nhập cũng cao hơn ngành cơ khí thông thường.

Khách hàng bán dẫn thường yêu cầu kiểm soát chặt từ vật liệu đầu vào, truy xuất nguồn gốc, quy trình gia công đến chất lượng bề mặt và vệ sinh sau sản xuất. Vì vậy, lợi thế cạnh tranh không chỉ nằm ở việc “gia công được”. Quan trọng hơn là khả năng lặp lại đúng chất lượng giữa các lô hàng.

Cần lưu ý gì khi lựa chọn vật liệu cho ngành bán dẫn?

Khi tiếp nhận một bản vẽ chi tiết phục vụ thiết bị hoặc dây chuyền bán dẫn, doanh nghiệp không nên lựa chọn vật liệu chỉ dựa trên tên gọi.

Ít nhất cần kiểm tra những thông tin sau:

Mác vật liệu

Ví dụ:

• A5052 không giống A6061.
• C1020 cũng không giống C1100.

Mỗi vật liệu có thành phần, đặc tính và phạm vi ứng dụng khác nhau.

Trạng thái vật liệu

Temper hoặc trạng thái nhiệt luyện ảnh hưởng trực tiếp tới cơ tính và khả năng gia công. Ví dụ A6061-T6 sẽ có đặc tính khác với A6061 ở trạng thái khác.

Thành phần hóa học

Với những chi tiết yêu cầu độ sạch hoặc làm việc trong môi trường đặc biệt, thành phần tạp chất phải được kiểm soát.

Dung sai

Không nên chỉ nhìn kích thước danh nghĩa.

Phải kiểm tra:

• Dung sai chiều dày
• Chiều rộng
• Chiều dài
• Độ phẳng
• Độ vuông

Bề mặt

Vết xước, ba via, oxy hóa hoặc dầu bẩn đều có thể ảnh hưởng tới công đoạn tiếp theo.

Chứng từ vật liệu

Tùy dự án, khách hàng có thể yêu cầu:

• Mill Test Certificate
• CO
• CQ
• Chứng nhận thành phần
• Chứng nhận hệ thống quản lý chất lượng
• Truy xuất lô vật liệu

Các yêu cầu phải được xác định ngay từ đầu thay vì bổ sung sau khi gia công.

Oristar - Đơn vị  cung cấp vật liệu phục vụ ngành công nghệ cao

Oristar hiện cung cấp nhiều nhóm kim loại kỹ thuật cho các ngành công nghiệp, trong đó website của doanh nghiệp xếp bán dẫn là một trong những nhóm ứng dụng trọng điểm bên cạnh hàng không, ô tô, điện và điện tử.

Các nhóm vật liệu đáng chú ý gồm:

• Nhôm: A2017, A2024, A5052, A6061, A7075.
• Đồng: C1020, C1100, C1220, C1720, C3604.

Tùy từng chi tiết, vật liệu có thể được sử dụng cho hệ thống điện, tản nhiệt, kết nối hoặc các bộ phận cơ khí của thiết bị công nghệ cao.

Điều quan trọng là phải lựa chọn dựa trên bản vẽ, tiêu chuẩn và môi trường vận hành cụ thể, thay vì mặc định một mác vật liệu có thể sử dụng cho mọi ứng dụng bán dẫn. Doanh nghiệp có nhu cầu tìm vật liệu theo mác, trạng thái, quy cách hoặc kích thước gia công có thể liên hệ Oristar để kiểm tra khả năng cung ứng theo yêu cầu thực tế của từng dự án.

Kết luận

Chíp bán dẫn đang trở thành nền tảng của AI, Data Center, ô tô điện và nhiều ngành công nghệ cao. Cùng với sự phát triển của ngành chip, nhu cầu về silicon, SiC, GaN, đồng, nhôm và các vật liệu kỹ thuật cũng ngày càng tăng. Với doanh nghiệp tham gia chuỗi cung ứng bán dẫn, lựa chọn đúng vật liệu, đúng tiêu chuẩn và kiểm soát tốt chất lượng đầu vào sẽ là yếu tố quan trọng để đáp ứng các yêu cầu ngày càng khắt khe của ngành.
