Gia công thép theo bản vẽ là gì?

Gia công thép theo bản vẽ là quá trình phân tích bản vẽ kỹ thuật và sản xuất chi tiết đúng theo yêu cầu về kích thước, dung sai, vật liệu và bề mặt. Không phải xưởng nào có máy cũng làm được đọc sai bản vẽ sẽ sai toàn bộ sản phẩm.

Khác với gia công thông thường, phương pháp này yêu cầu:

• Đọc hiểu bản vẽ cơ khí
• Xác định dung sai và chức năng lắp ghép
• Lựa chọn vật liệu phù hợp
• Kiểm soát sai số trong toàn bộ quá trình sản xuất

Quy trình gia công thép theo bản vẽ (thực tế sản xuất)

Trong thực tế, phần lớn lỗi phát sinh đến từ các bước đầu như phân tích bản vẽ hoặc chuẩn bị phôi, thay vì từ máy CNC. Vì vậy, một quy trình chuẩn cần đảm bảo tính đồng bộ từ đầu vào đến kiểm tra cuối cùng, giúp sản phẩm đạt yêu cầu ngay từ lần gia công đầu tiên.

Các mác thép thường dùng gia công theo bản vẽ

Trong thực tế, không có một loại thép nào phù hợp cho mọi ứng dụng. Mỗi mác thép được thiết kế cho một mục đích cụ thể về cơ tính, môi trường làm việc và phương pháp gia công. Bảng dưới đây tổng hợp các mác thép phổ biến trong gia công theo bản vẽ, tập trung vào nhóm vật liệu được sử dụng nhiều trong cơ khí chính xác và khuôn mẫu.

Cách chọn nhanh theo ứng dụng

• Chi tiết cơ khí thông thường: ưu tiên SUS303 hoặc SUS304
• Môi trường ăn mòn hoặc hóa chất: chọn SUS316
• Khuôn dập, khuôn chịu tải: chọn K110 hoặc K340
• Khuôn nhiệt, môi trường nhiệt cao: chọn SKD61 / W302
• Chi tiết yêu cầu độ bền và tuổi thọ cao: chọn M390

Lưu ý quan trọng

• Không chọn vật liệu theo giá, mà theo điều kiện làm việc thực tế
• Cùng một chi tiết nhưng thay đổi mác thép có thể làm chênh lệch chi phí 20–50%
• Vật liệu càng cứng chi phí gia công càng cao do hao mòn dao cụ

Chọn đúng mác thép ngay từ đầu giúp đảm bảo sản phẩm đạt yêu cầu kỹ thuật, đồng thời tối ưu chi phí gia công và vận hành lâu dài.

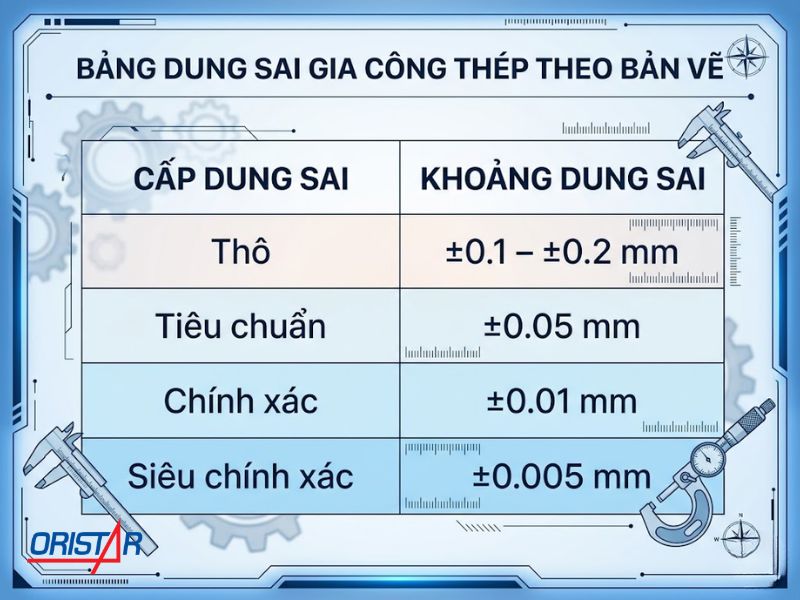

Bảng dung sai gia công thép theo bản vẽ

Dung sai là yếu tố quyết định trực tiếp đến khả năng lắp ghép và vận hành của chi tiết. Trong gia công theo bản vẽ, không phải lúc nào dung sai càng nhỏ cũng tốt, mà cần chọn đúng mức dung sai theo chức năng sử dụng để tối ưu chi phí.

Cách chọn dung sai đúng

Trong thực tế, kỹ sư chọn dung sai theo chức năng của chi tiết:

• Chi tiết không lắp ghép dùng dung sai thô hoặc tiêu chuẩn
• Chi tiết lắp ghép cơ khí cần dung sai ±0.01 mm
• Chi tiết chuyển động (trục, bạc, ray trượt) chọn dung sai chặt hơn
• Khuôn mẫu, jig chính xác yêu cầu chọn dung sai ±0.005 mm

Các yếu tố ảnh hưởng đến dung sai

Bảng giá gia công thép theo bản vẽ

Giá gia công thép theo bản vẽ không có một mức cố định, mà phụ thuộc trực tiếp vào độ phức tạp chi tiết, dung sai, vật liệu và số lượng sản xuất. Vì vậy, báo giá luôn cần dựa trên bản vẽ cụ thể.

Cách tối ưu chi phí gia công

• Không chọn dung sai quá chặt nếu không cần thiết

• Tối ưu bản vẽ trước khi sản xuất (DFM)
• Gom đơn hàng để tăng số lượng
• Chọn đúng mác thép theo ứng dụng, tránh dư thừa

Ứng dụng gia công thép theo bản vẽ

Gia công thép theo bản vẽ được ứng dụng rộng rãi trong nhiều ngành công nghiệp, đặc biệt ở các lĩnh vực yêu cầu độ chính xác cao, khả năng chịu tải và độ bền lâu dài. Mỗi ngành có yêu cầu khác nhau về vật liệu, dung sai và quy trình gia công.

• Không có một mác thép nào phù hợp cho tất cả ứng dụng
• Mỗi ngành yêu cầu khác nhau về độ cứng, độ bền và khả năng gia công
• Sai lựa chọn vật liệu hoặc dung sai có thể dẫn đến lỗi lắp ghép hoặc giảm tuổi thọ sản phẩm

Bảng dưới đây tổng hợp các ứng dụng thực tế theo từng lĩnh vực:

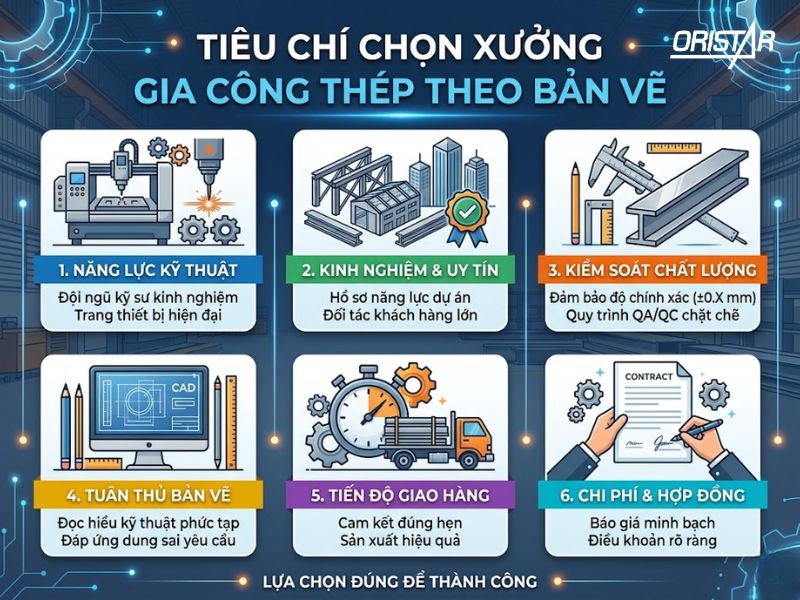

Tiêu chí chọn xưởng gia công thép

Một xưởng CNC tốt chưa đủ, mà cần là đơn vị có khả năng kiểm soát toàn bộ chuỗi gia công và hiểu đúng bản vẽ kỹ thuật.

Cách đọc nhanh

• Đạt 6–7 tiêu chí: xưởng mạnh, phù hợp dự án quan trọng
• Đạt 4–5 tiêu chí: có thể làm nhưng cần kiểm soát
• Dưới 4 tiêu chí: rủi ro cao

Oristar – Đơn vị gia công theo bản vẽ chuẩn kỹ thuật

Oristar là đơn vị gia công và có các đối tác gia công kim loại theo bản vẽ với năng lực triển khai theo chuỗi, giúp kiểm soát chất lượng từ vật liệu đầu vào đến sản phẩm hoàn thiện.

Năng lực cốt lõi

Quy trình triển khai

• Nhận bản vẽ → phân tích kỹ thuật
• Đề xuất vật liệu và dung sai
• Thiết lập quy trình gia công
• Kiểm soát chất lượng từng công đoạn

Lợi ích cho doanh nghiệp

• Giảm chi phí nhờ tối ưu ngay từ đầu
• Hạn chế lỗi và làm lại
• Đảm bảo tiến độ đơn hàng

FAQ – Câu hỏi thường gặp về gia công thép theo bản vẽ

1. Cần cung cấp gì để gia công?
   Bản vẽ kỹ thuật (2D/3D), vật liệu, dung sai và số lượng.
2. Thời gian gia công bao lâu?
   2–5 ngày (đơn giản), 5–10 ngày (trung bình), 10–20 ngày (phức tạp).
3. Dung sai đạt được bao nhiêu?
   ±0.05 mm (tiêu chuẩn), ±0.01 mm (chính xác), ±0.005 mm (cao cấp).
4. Có nhận gia công đơn chiếc không?
   Có, từ đơn chiếc đến sản xuất hàng loạt.
5. Khi nào cần nhiệt luyện?
   Khi chi tiết chịu tải, mài mòn hoặc yêu cầu độ cứng cao.

Kết luận

Gia công thép theo bản vẽ không phải là gia công đơn thuần, mà là triển khai kỹ thuật chính xác theo yêu cầu. Chọn đúng xưởng giúp bạn giảm chi phí và tránh rủi ro. Liên hệ ngay Oristar để được tư vấn trực tiếp.

Thông tin liên hệ:

• Hotline: 098 875 06 86
• Email: info@oristar.vn
• Zalo OA
• Website E-commerce
• Official Website

Khuyến cáo (Disclaimer): Mọi thông số kỹ thuật và cơ lý tính trong bài viết chỉ mang tính chất tham khảo và có thể thay đổi tùy thuộc vào quy cách, trạng thái vật liệu và nhà sản xuất. Thông số này không thay thế cho các tiêu chuẩn sản xuất chính thức (JIS, ASTM...). Quý khách vui lòng liên hệ Oristar để nhận tư vấn chi tiết và chính xác nhất cho nhu cầu của mình.
