News

A7075 aluminum is a super-hard alloy line specialized for industries that require strict technical standards. Possessing outstanding tensile strength and good machinability, A7075 is the top choice for applications in manufacturing aerospace components, military equipment, industrial molds and precision mechanical parts.

What is 7075 aluminum?

Aluminum alloy 7075 (A7075) is one of the highest strength aluminum grades in the 7xxx series, with the main alloying element being Zinc. In the history of metallurgy, A7075 was developed to meet the most demanding requirements in terms of proportionsdurability/weight, typically applied on fighter aircraft frames (such as the Mitsubishi A6M Zero).

Nowadays, A7075 is not limited to aviation but has become the gold standard for structures subjected to large dynamic loads, precision mechanical parts requiring outstanding fatigue resistance and stiffness, approaching some medium strength structural steels  but with a significantly lighter density.

Chemical composition of 7075 aluminum

Below is the chemical composition table of 7075 aluminum

Mechanical properties

Below is the physical and mechanical composition table of 7075 aluminum

Soft Annealed Condition (A7075-O)

This is the state of the material that has not been subjected to heat strengthening treatment.

• Characteristic:Highest flexibility, easiest to shape but low durability.
• Parameter:Maximum tensile strength 280 MPa; Yield strength 140 MPa; Elongation: 9–10%.

Highest Enhancement State (A7075-T6)

Achieved through solution quenching (at about 450°C), rapid cooling and artificial aging (annealing at 120°C for 24 hours).

• Characteristic:Peak mechanical durability, ideal for load-bearing parts. However, residual stress exists and is sensitive to stress corrosion.
• Parameter:Tensile strength: 510–540 MPa; Yield strength: 430–480 MPa; Elongation: 5–11%.

Stress relief state (A7075-T651)

• Characteristic:Similar to T6 but mechanically stretched (about 1.5% - 3%) immediately after quenching to release internal residual stress. Suitable for milling/turning of thick plates without warping.
• Parameter:Tensile strength 570 MPa; Yield limit 500 MPa.

Stress Corrosion Resistance State (A7075-T7 & T73)

Achieved by over-aging through two heat stages.

• Characteristic:Accept a partial sacrifice in durability (about 10-15% reduction compared to T6) in exchange for superior stress corrosion cracking (SCC) resistance. Elongation reaches up to 13%.

Optimization status (A7075-RRA)

RRA (Retrogression and Reaging) is a complex, multi-stage heat treatment process.

• Characteristic:It is a perfect combination, providing high mechanical strength of T6 state and excellent corrosion resistance of T7 state.

Advantages & limitations of 7075 aluminum

Aluminum 7075 is one of the highest strength aluminum alloys, often referred to as "aviation aluminum" due to its superior mechanical properties, nearly equivalent to many mild steels.

Below are detailed advantages and limitations of 7075 aluminum:

Outstanding advantages

• Excellent load durability:The durability is equivalent to many medium-strength structural steel grades but the weight is only 1/3, helping to reduce the static load of the system.

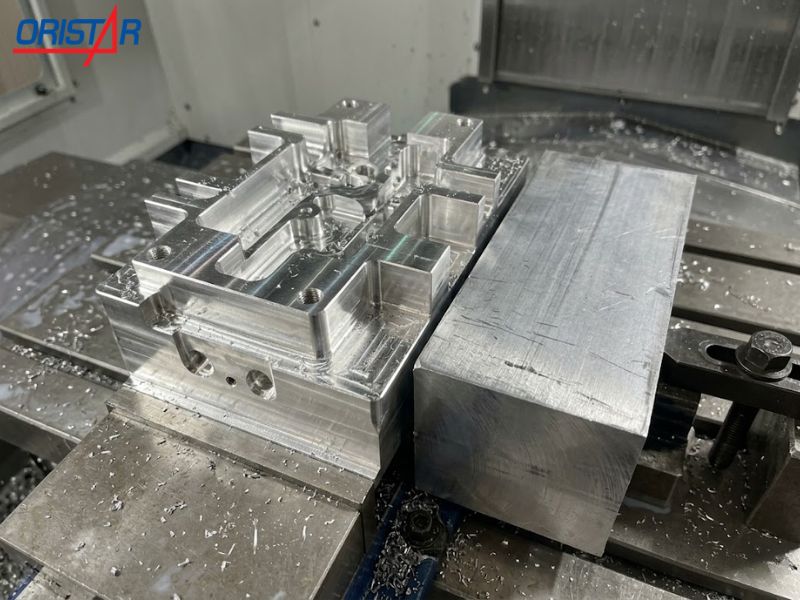

• Good mechanical processing (Machinability):Chips are broken, the machined surface is smooth, and tolerances are highly accurate.
• High fatigue strength:Extremely resistant to repetitive load cycles, ideal for shafts and gears.

Core limitations to note

• Weldability is very poor:High Zinc and Copper content makes the material susceptible to hot cracking during welding. Very rarely, A7075 is used in welded structures, which often have to be joined with rivets or bolts.
• Average surface corrosion resistance:Significantly inferior to the 5xxx and 6xxx series due to the presence of Copper. Requires Anodizing or protective coating if used in wet or chemical environments.
• High material costs:The complex metallurgical and heat treatment process makes the price of A7075 higher than common types of aluminum.

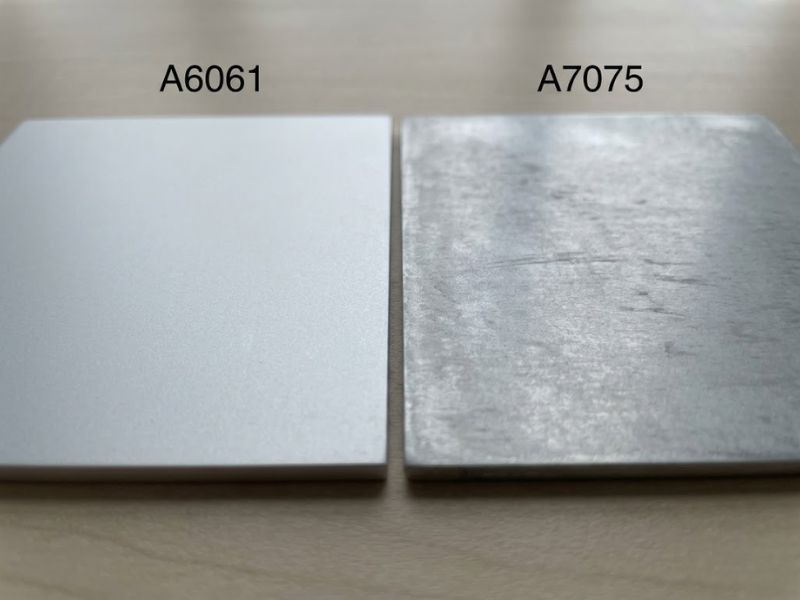

Compare 7075 aluminum with A6061 aluminum

Aluminum 7075 is a super-durable aluminum alloy (containing zinc), with tensile strength and hardness twice that of 6061-T6 aluminum, equivalent to mild steel, but lighter. The highlight is a very high strength-to-weight ratio, good fatigue resistance, ideal for aerospace and precision engineering, but difficult to weld, lower corrosion resistance than 6061 and high cost.

7075 aluminum applications by industry

Thanks to its superior mechanical properties, A7075 is an irreplaceable choice in the following areas:

Aerospace Components

This is the most important and traditional application industry of A7075 since it was developed. In this industry, the ratioDurability/Weightis a vital factor to save fuel and increase performance.

• Primary Structural Parts:Wing spars, bulkheads, frames and large assemblies of commercial and military aircraft.
• Landing Gear Components:Used for shafts, pistons and main bearings thanks to their excellent impact resistance.
• Reason:A7075 T651 or T73 (better stress corrosion resistance) provides tensile strength up to 570 MPa, making the structure lightweight but still ensuring absolute safety under extreme dynamic loads.

Car and Motorcycle Components

In the era of electric vehicles (EVs) and high-performance vehicles, A7075 is used to replace steel to reduce unsprung weight and increase agility.

• Drivetrain & Engine Parts:Connecting rods for Drag racing cars, gears and bearing housings.
• Chassis and suspension parts (Chassis & Suspension Parts):Suspension arms, wheel hubs, and swingarms for large displacement motorcycles.
• Reason:Reduced weight enables quicker acceleration, more effective braking and more precise steering handling without sacrificing mechanical strength.

Connected Devices

This includes complex mechanical joints or high-strength bolts and nuts, where conventional plastic cannot withstand the force and steel is too heavy.

• High pressure hydraulic/pneumatic coupling:Quick connectors and dampers require surface hardness and high pressure resistance.
• Aviation Fasteners:Specialized bolts, nuts and rivets require extremely high tensile strength to join aircraft components.
• Reason:High precision machinability helps create sharp threads and tight tolerances, while natural hardness prevents the part from deforming when tightened.

Electronic Equipment

A7075 is used in high-end electronic devices where structural rigidity and moderate heat dissipation are required.

• High-end equipment chassis:Laptop cases (especially Ultrabook lines), smartphone frames, professional camera frames.
• Inner rack:The skeletons that hold components and circuit boards require high rigidity to protect sensitive components from impact.
• Reason:Allows for a thinner shell design but is still very tough, has a luxurious grip (after anodizing) and protects internal components better than regular 6061 aluminum.

Electrical Equipment

Contrary to the 1xxx series, which is used as conductor because of its good electrical conductivity, A7075 in the electrical industry is used for load-bearing mechanical structures.

• Actuator mechanism in high-pressure circuit breakers (Circuit Breakers/Switchgear):Gears, levers and drive shafts require extremely high fatigue strength during repeated switching operations.
• Busbar clamps and brackets:Used to clamp large electrical bus bars, requiring large clamping force and dimensional stability, not expanding much due to heat.
• Reason:Fatigue resistance and dynamic load capacity are key factors, helping mechanical structures operate reliably for decades.

Medical Equipment

A7075 is mainly used in support devices or surgical instruments, not for implants because it contains Copper.

• Structure of image diagnostic equipment:Frames and supports in CT and MRI scanners require high rigidity to ensure image accuracy but need to be light for easy movement.
• Handheld surgical instruments:Orthopedic surgical knife handles and handles require light weight for doctors to operate accurately, while also being able to withstand strict sterilization processes.
• Reason:Reduce fatigue for medical staff and increase precision in operations. Requires Hardcoat Anodization for increased wear resistance and cleanliness.

Petroleum Components

In this industry, A7075 is often used for downhole tools where weight is an issue when transporting and deploying deep.

• Drill tool bodies:Housings for measuring devices while drilling (MWD/LWD).
• Hydraulic actuators:Subsea control valve parts.
• Lưu ý quan trọng:Because petroleum environments often contain sour acids and salt water, A7075bắt buộcMust use heat treatment state T73 (resistance to stress corrosion cracking - SCC better than T6) and need to be carefully anodized or protected.

Thiết bị Bán dẫn

Đây là ngành đòi hỏi độ ổn định kích thước tuyệt đối và độ sạch cao.

• Wafer handling end effectors:Wafer-clamping robotic arms require extremely light weight to move quickly and accurately, and are extremely stiff to avoid sagging.
• Đế ray trượt chính xác (Precision linear guide bases): Yêu cầu vật liệu không bị cong vênh sau khi phay sâu để đảm bảo độ phẳng tối đa.
• Reason: Tính ổn định kích thước (stability) của A7075 sau khi xử lý khử ứng suất (ví dụ trạng thái T651) là tuyệt vời, không bị biến dạng theo thời gian, đảm bảo độ chính xác micro-mét của quy trình sản xuất chip.

Popular forms of 7075 aluminum

Tại Oristar, nhôm A7075 được nhập khẩu và phân phối dưới nhiều định dạng để phù hợp với từng phương pháp gia công:

• Nhôm tấm: Độ dày từ mỏng (3mm) đến rất dày (>200mm) (phục vụ phay CNC khuôn mẫu).
• Nhôm thanh tròn (Láp tròn) đặc: Phục vụ gia công tiện trục, bánh răng.
• Nhôm định hình đặc biệt: Dạng ống hình chữ nhật, thanh lục giác, thanh vuông, thanh rỗng phục vụ cơ cấu dẫn hướng.
• Nhôm cuộn: Ít phổ biến đối với mác A7075 do đặc tính độ bền cao, độ dẻo thấp; chủ yếu dùng cho cắt hoặc gia công cơ khí.

Báo giá nhôm 7075 & yếu tố ảnh hưởng

Giá của nhôm A7075 trên thị trường không cố định mà biến động theo các yếu tố vĩ mô và vi mô:

Khi nào nên chọn nhôm 7075?

Oristar khuyên bạn nên chọn A7075 khi:

• Bản vẽ yêu cầu một vật liệu nhẹ như nhôm nhưng phải chịu được tải trọng va đập, lực kéo đứt tương đương thép.
• Chi tiết cần gia công cơ khí chính xác cao, phay sâu mà không lo ngại vật liệu bị bết hoặc xé rách bề mặt.
• Hệ thống yêu cầu giảm trọng lượng tối đa nhưng không gian thiết kế bị giới hạn (không thể làm linh kiện dày lên).

Không nên chọn A7075 khi:

• Quy trình lắp ráp yêu cầu hàn hồ quang hoặc hàn TIG/MIG.
• Làm việc trong môi trường nước biển hoặc hóa chất mà không có phương pháp xử lý bề mặt bảo vệ.
• Bài toán chi phí (Cost-down) là ưu tiên số một, vật liệu không phải chịu lực quá cực đoan (khi đó 6061 là lựa chọn kinh tế hơn).

Các thông số kỹ thuật vượt trội của nhôm 7075 tại Oristar

Dựa trên tiêu chuẩn kỹ thuật, Oristar cam kết khả năng cung ứng vượt trội đối với mác nhôm 7075 thông qua các thông số sau:

Đa dạng về quy cách và định dạng vật liệu

• Nhôm tấm (Aluminum Plate): Độ dày đa dạng từ tấm mỏng phục vụ linh kiện điện tử đến các tấm nhôm dày phục vụ gia công khuôn mẫu nhựa và khuôn ép phun.
• Nhôm thanh tròn (Aluminum Round Bar): Đầy đủ các dải đường kính từ nhỏ đến lớn, bề mặt nhẵn, độ thẳng cao, lý tưởng cho gia công tiện CNC trục và bánh răng.
• Nhôm thanh định hình: Cung cấp các dạng thanh vuông, thanh tròn thanh lục giác và ống theo tiêu chuẩn.

Trạng thái nhiệt luyện và nguồn gốc xuất xứ

• Trạng thái (Temper): Sẵn hàng số lượng lớn các trạng thái phổ biến như T6 (độ bền đỉnh), T651 (đã khử ứng suất dư giúp chống cong vênh khi gia công) và các trạng thái đặc biệt như T73 hoặc RRA theo đơn đặt hàng.
• Xuất xứ: Sản phẩm được nhập khẩu trực tiếp từ các nhà máy luyện kim hàng đầu tại Châu Âu, Nhật Bản, Hàn Quốc và các quốc gia G7, đảm bảo cấu trúc hạt đồng nhất và đầy đủ chứng chỉ CO/CQ.

Dịch vụ gia công cắt xẻ và hoàn thiện

• Cắt chính xác: Hệ thống máy cắt hiện đại đảm bảo dung sai kích thước nhỏ nhất, giúp khách hàng tối ưu hóa phôi và giảm thiểu thời gian gia công thô.
• Phay và mài bề mặt: Hỗ trợ phay 4-6 mặt theo kích thước yêu cầu cho sản phẩm, đảm bảo độ phẳng và độ song song tiêu chuẩn.

Những sản phẩm thế mạnh của Oristar

Bên cạnh dòng nhôm 7075 chủ lực, Oristar duy trì tồn kho ổn định cho các dòng sản phẩm:

• Nhôm hợp kim: A5052, A6061, A7075, A2024…
• Đồng và Hợp kim đồng: Đồng đỏ C1100, đồng thau C2680, đồng hợp kim C3604…
• Thép công cụ và Thép đặc biệt: SUS303, SUS304, thép làm khuôn SKD11, SKD61…

Oristar - Cung cấp kim loại hàng đầu khu vực Châu Á

Công Ty Cổ Phần Oristar (thành lập năm 2002) là nhà cung cấp hàng đầu tại Việt Nam và khu vực Châu Á trong lĩnh vực kim loại màu chất lượng cao như nhôm, đồng, thép. Sản phẩm 100% nhập khẩu, phục vụ các ngành công nghiệp phụ trợ, điện tử, hàng không (đạt chứng chỉ AS 9100) và khuôn mẫu.

• Hotline: 098 875 06 86
• Email: info@oristar.vn
• Zalo OA
• Website E-commerce
• Official Website

Khuyến cáo (Disclaimer): Mọi thông số kỹ thuật và cơ lý tính trong bài viết chỉ mang tính chất tham khảo và có thể thay đổi tùy thuộc vào quy cách, trạng thái vật liệu và nhà sản xuất. Thông số này không thay thế cho các tiêu chuẩn sản xuất chính thức (JIS, ASTM...). Quý khách vui lòng liên hệ Oristar để nhận tư vấn chi tiết và chính xác nhất cho nhu cầu của mình.
